Основные гидролинии (наклон думпинг)<погрузчик> — HITACHI UH261

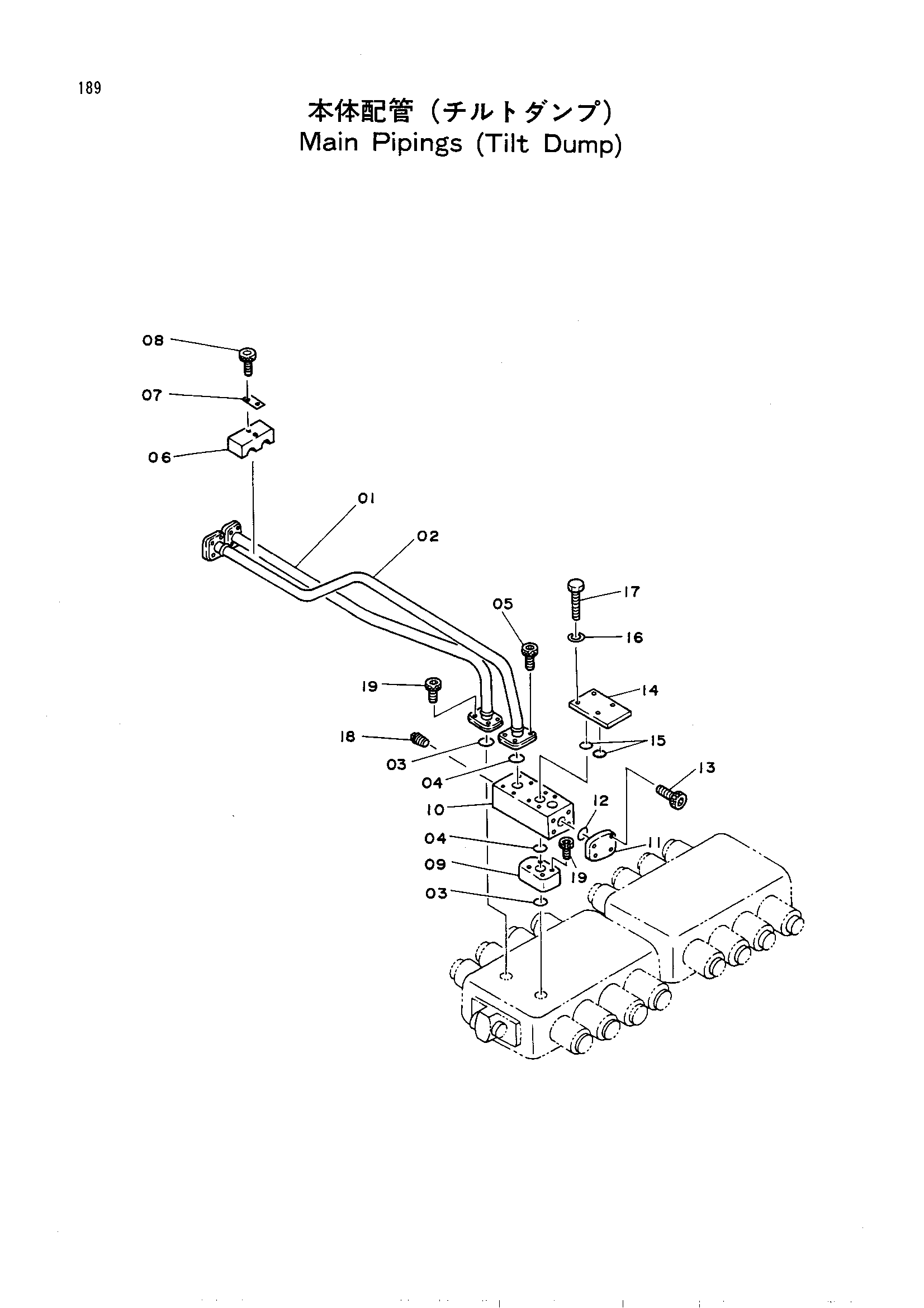

Заводская схема «Основные гидролинии (наклон думпинг)<погрузчик>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8016090 | Трубка | 1 |
| 02 | 8020812 | Трубка | 1 |
| 03 | 4508805 | Уплотнительное кольцо | 2 |
| 04 | 966993 | Уплотнительное кольцо | 2 |
| 05 | M341240 | Болт с внутренним шестигранником | 4 |
| 06 | 4118856 | Хомут трубки | 1 |
| 07 | 442687 | Стопорная пластина | 1 |
| 08 | M111250 | Болт | 2 |
| 09 | 3016889 | Фланец | 1 |
| 10 | 2011841 | Фланец | 1 |
| 11 | 4051945 | Фланец | 1 |
| 12 | A810035 | Уплотнительное кольцо | 1 |
| 13 | M351040 | Болт с внутренним шестигранником | 4 |
| 14 | 4118960 | Крышка | 1 |
| 15 | 971489 | Уплотнительное кольцо | 2 |
| 16 | A590910 | Пружинная шайба | 4 |
| 17 | M111001 | Болт | 4 |
| 18 | 94-2014 | Пробка | 1 |
| 19 | M341445 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
