Бйпасс трубопроводы — HITACHI UH261

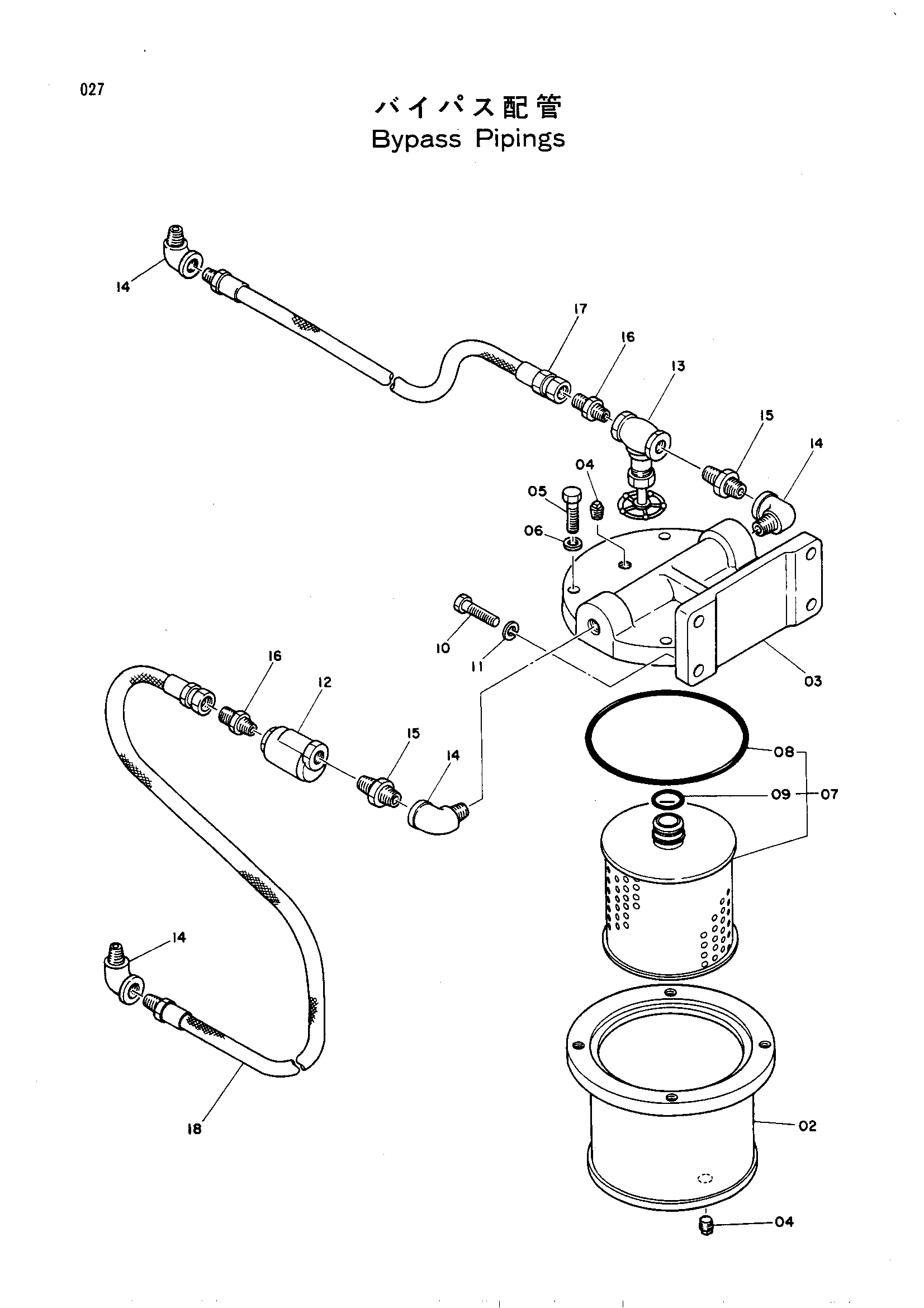

Заводская схема «Бйпасс трубопроводы» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8015570 | Корпус | 1 |
| 02-07 | 9030518 | Бйпасс фильтр-в сборе | 1 |
| 03 | 3016211 | Кронштейн | 1 |
| 04 | 94-2022 | Пробка | 2 |
| 05 | M111236 | Болт | 4 |
| 06 | A590912 | Пружинная шайба | 4 |
| 07 | 4095346 | Фильтрующий элемент | 1 |
| 08 | A810155 | Уплотнительное кольцо | 1 |
| 09 | A810025 | Уплотнительное кольцо | 1 |
| 10 | M111236 | Болт | 4 |
| 11 | A590912 | Пружинная шайба | 4 |
| 12 | 986953 | Обратный клапан | 1 |
| 13 | 991679 | Клапан | 1 |
| 14 | 94-0648 | Угловой штуцер | 4 |
| 15 | 94-1902 | Адаптер | 2 |
| 16 | 4115046 | Адаптер | 2 |
| 17 | 4085502 | Шланг | 1 |
| 18 | 4055243 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
