CAT валк <елеватед кабина> — HITACHI UH261

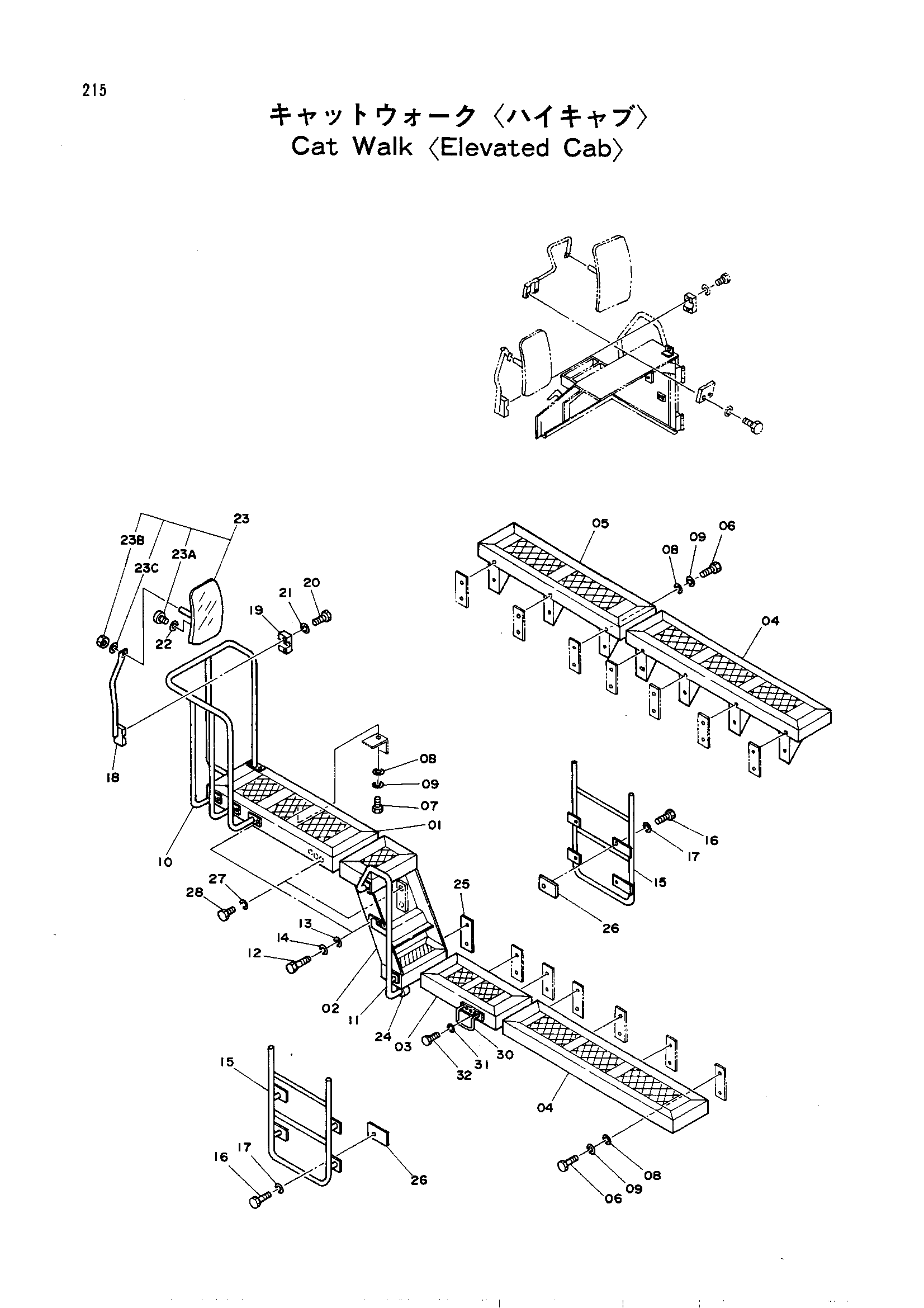

Заводская схема «CAT валк <елеватед кабина>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7013818 | Ступень | 1 |
| 02 | 7015612 | Ступень | 1 |
| 03 | 7013552 | Ступень | 1 |
| 04 | 7012828 | Ступень | 2 |
| 05 | 7012829 | Ступень | 1 |
| 06 | M111228 | Болт | 34 |
| 07 | M111245 | Болт | 2 |
| 08 | 449490 | Шайба | 36 |
| 09 | A590912 | Пружинная шайба | 36 |
| 10 | 8028482 | Защитный кожух | 1 |
| 11 | 8033160 | Защитный кожух | 1 |
| 12 | M111025 | Болт | 16 |
| 13 | A590110 | Шайба | 16 |
| 14 | A590910 | Пружинная шайба | 16 |
| 15 | 8028187 | Лестница | 2 |
| 16 | M112045 | Болт | 8 |
| 17 | A590920 | Пружинная шайба | 8 |
| 18 | 8027718 | Стойка | 1 |
| 19 | 4128642 | Хомут | 1 |
| 20 | M200836 | Болт | 2 |
| 21 | A590908 | Пружинная шайба | 2 |
| 22 | A590904 | Пружинная шайба | 3 |
| 23 | 4093058 | Зеркало | 1 |
| 23A | M430413 | Винт | 3 |
| 23B | M500807 | Гайка | 1 |
| 23C | A590908 | Пружинная шайба | 1 |
| 24 | 4094101 | Колпачок | 1 |
| 25 | 4126544 | Седло винта | 1 |
| 26 | 4151222 | Седло винта | 8 |
| 27 | A590912 | Пружинная шайба | 9 |
| 28 | M111220 | Болт | 9 |
| 30 | 9714332 | Ступень | 1 |
| 31 | A590912 | Пружинная шайба | 3 |
| 32 | M111228 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
