Каталог запчастей HITACHI
Гидролинии рабочего оборудования (нижний думпинг)<погрузчик> — HITACHI UH261

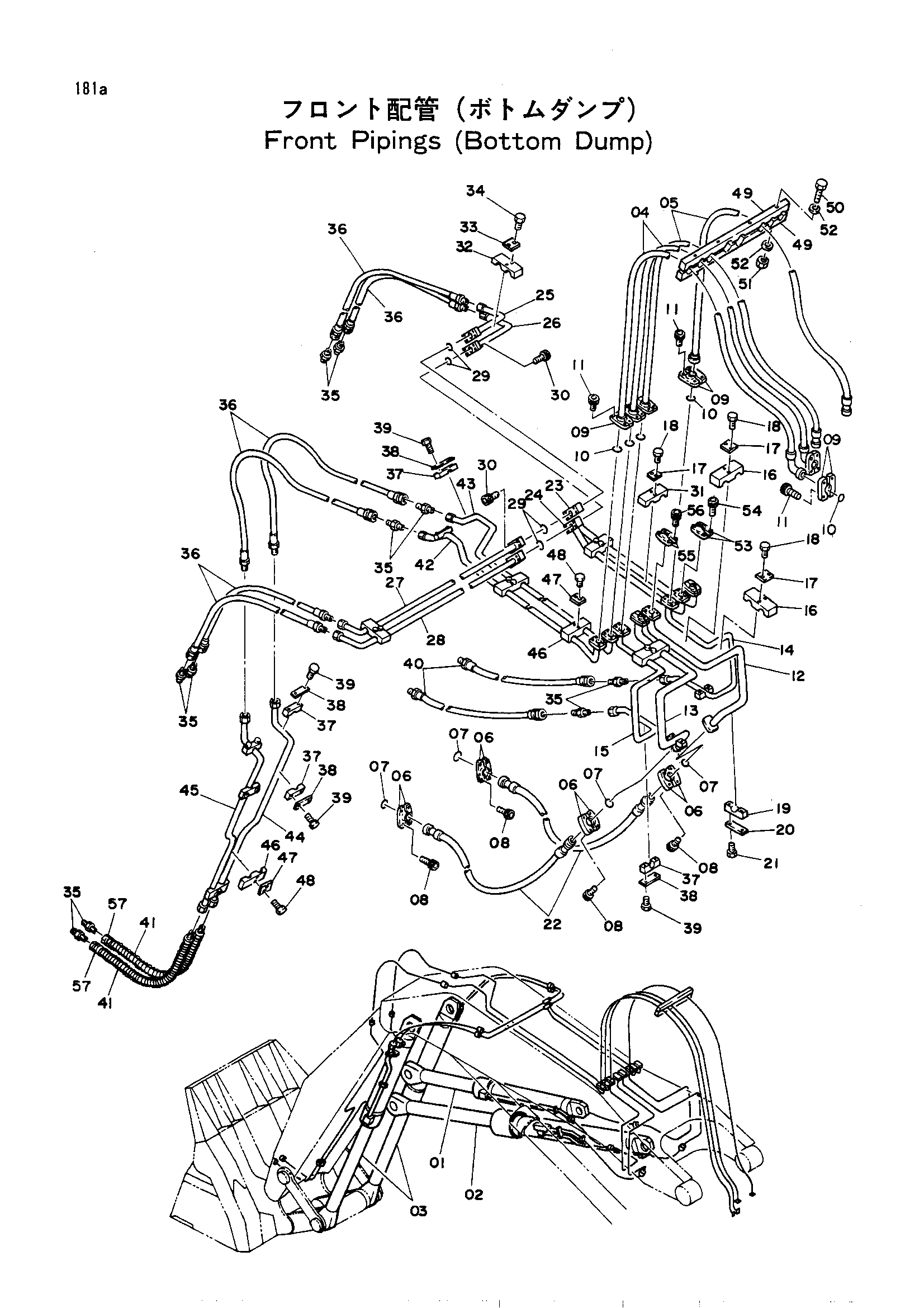

Заводская схема «Гидролинии рабочего оборудования (нижний думпинг)<погрузчик>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3021626 замена: 4171396 | Гидроцилиндр. леве | 1 |
| 01 | 4171396 | Гидроцилиндр. уровень | 1 |
| 02 | 4108423 замена: 4171395 | Гидроцилиндр рукояти | 1 |
| 02 | 4171395 | Гидроцилиндр рукояти | 1 |
| 03 | 3021628 замена: 4171397 | Гидроцилиндр. наклон | 2 |
| 03 | 4171397 | Гидроцилиндр. наклон | 2 |
| 04 | 4099864 | Шланг | 2 |
| 05 | 4102655 | Шланг | 2 |
| 06 | 4075854 | Разъёмный фланец | 8 |
| 07 | 4510169 | Уплотнительное кольцо | 4 |
| 08 | M341650 | Болт с внутренним шестигранником | 16 |
| 09 | 4085560 | Фланец сприт | 12 |
| 10 | 966993 | Уплотнительное кольцо | 8 |
| 11 | M341240 | Болт с внутренним шестигранником | 24 |
| 12 | 8021921 | Трубка | 1 |
| 13 | 8021922 | Трубка | 1 |
| 14 | 8021923 | Трубка | 1 |
| 15 | 8021924 | Трубка | 1 |
| 16 | 4123053 | Хомут трубки | 4 |
| 17 | 4096893 | Стопорная пластина | 6 |
| 18 | M111480 | Болт | 12 |
| 19 | 4118861 | Хомут трубки | 2 |
| 20 | X4848 | Шайба | 2 |
| 21 | M111280 | Болт | 4 |
| 22 | 4099870 | Шланг | 2 |
| 23 | 8016516 | Трубка | 1 |
| 24 | 8016517 | Трубка | 1 |
| 25 | 8016518 | Трубка | 1 |
| 26 | 8016519 | Трубка | 1 |
| 27 | 8016524 | Трубка | 1 |
| 28 | 8016534 | Трубка | 1 |
| 29 | 966993 | Уплотнительное кольцо | 4 |
| 30 | M341240 | Болт с внутренним шестигранником | 16 |
| 31 | 4118857 | Хомут трубки | 2 |
| 32 | 4118863 | Хомут трубки | 2 |
| 33 | 442687 | Стопорная пластина | 2 |
| 34 | M111271 | Болт | 4 |
| 35 | 94-1305 | Адаптер | 10 |
| 36 | 4099875 | Шланг | 6 |
| 37 | 4118859 | Хомут трубки | 8 |
| 38 | 439037 | Стопорная пластина | 8 |
| 39 | M111271 | Болт | 16 |
| 40 | 4099874 | Шланг | 2 |
| 41 | 4060517 | Защитный кожух | 2 |
| 42 | 8016514 | Трубка | 1 |
| 43 | 8016515 | Трубка | 1 |
| 44 | 8021925 | Трубка | 1 |
| 45 | 8021926 | Трубка | 1 |
| 46 | 4118856 | Хомут трубки | 4 |
| 47 | 442687 | Стопорная пластина | 4 |
| 48 | M111271 | Болт | 8 |
| 49 | 3019183 | Хомут | 2 |
| 50 | M111201 | Болт | 4 |
| 51 | M501210 | Гайка | 8 |
| 52 | J217084 | Шайба | 8 |
| 53 | 4089703 | Разъёмный фланец | 4 |
| 54 | M341445 | Болт | 8 |
| 55 | 4075854 | Разъёмный фланец | 4 |
| 56 | M341650 | Болт с внутренним шестигранником | 8 |
| 57 | 4099874 замена: 4200450 | Шланг | 2 |
| 57 | 4200450 | Шланг (с защита) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
