Пилотные гидролинии (2) — HITACHI UH261

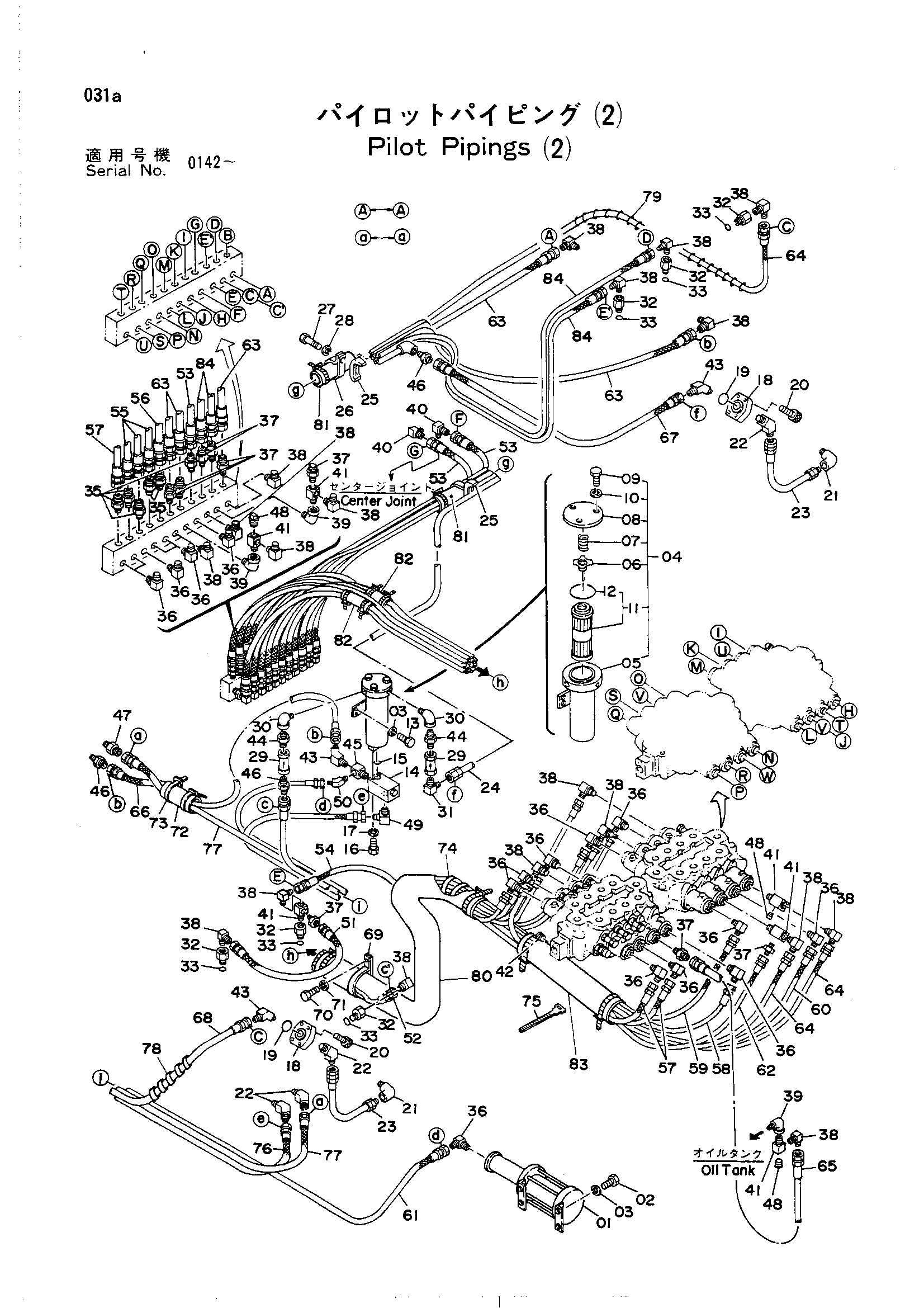

Заводская схема «Пилотные гидролинии (2)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9031064 | Гидроаккумулятор | 1 |
| 02 | M111020 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 8 |
| 04 | 9041452 | Фильтр масляный в сборе | 1 |
| 05 | 7010427 | Корпус | 1 |
| 06 | 4108922 | Клапан | 1 |
| 07 | 4108874 | Пружина | 1 |
| 08 | 4108876 | Крышка | 1 |
| 09 | M111225 | Болт | 3 |
| 10 | A590912 | Пружинная шайба | 3 |
| 11 | 3021593 | Элемент | 1 |
| 12 | A810085 | Уплотнительное кольцо | 1 |
| 13 | M111020 | Болт | 4 |
| 14 | 4122876 | Предохранительный клапан | 1 |
| 15 | 954493 | Уплотнительное кольцо | 1 |
| 16 | M111071 | Болт | 2 |
| 17 | A590910 | Пружинная шайба | 2 |
| 18 | 4119009 | Фланец | 2 |
| 19 | A811035 | Уплотнительное кольцо | 2 |
| 20 | 455854 | Болт с внутренним шестигранником | 8 |
| 21 | 94-0633 | Угловой штуцер | 2 |
| 22 | 94-1504 | Адаптер | 4 |
| 23 | 4119234 | Шланг | 2 |
| 24 | 8020976 замена: 8029929 | Трубка | 1 |
| 24 | 8029929 | Трубка | 1 |
| 25 | 4053594 | Хомут трубки | 2 |
| 26 | 4119008 замена: 4161317 | Хомут | 2 |
| 26 | 4161317 | Хомут | 2 |
| 27 | M111056 | Болт | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
| 29 | 4078380 замена: 9034570 | Обратный клапан | 2 |
| 29 | 9034570 | Обратный клапан | 2 |
| 30 | 94-0632 | Угловой штуцер | 2 |
| 31 | 94-1403 | Адаптер | 1 |
| 32 | 4144088 | Переходник | 6 |
| 33 | 957366 | Уплотнительное кольцо | 6 |
| 35 | 4119001 | Адаптер | 6 |
| 36 | 4119002 | Угловой штуцер | 17 |
| 37 | 94-1302 | Адаптер | 9 |
| 38 | 94-1402 | Угловой штуцер | 19 |
| 39 | 94-0631 | Угловой штуцер | 3 |
| 40 | 94-1401 | Адаптер | 2 |
| 41 | 4119005 | Тройник | 6 |
| 42 | 94-2022 | Пробка | 1 |
| 43 | 94-1503 | Адаптер | 3 |
| 44 | 94-1703 | Адаптер | 2 |
| 45 | 4092414 | Тройник | 1 |
| 46 | 94-1303 | Адаптер | 3 |
| 47 | 94-1304 | Адаптер | 1 |
| 48 | 94-2023 | Пробка | 3 |
| 49 | 94-1404 | Адаптер | 1 |
| 50 | 94-1501 | Адаптер | 1 |
| 51 | 4024815 | Шланг | 1 |
| 52 | 4125572 | Шланг | 1 |
| 53 | 4033012 | Нейлоновый шланг | 2 |
| 54 | 4129765 | Шланг | 1 |
| 55 | 4032706 | Нейлоновый шланг | 1 |
| 56 | 4509871 | Шланг | 1 |
| 57 | 4033014 | Шланг | 3 |
| 58 | 4119228 | Нейлоновый шланг | 1 |
| 59 | 4512109 | Резиновый шланг | 1 |
| 60 | 4119229 | Шланг | 1 |
| 61 | 4509868 | Шланг | 1 |
| 62 | 4123227 | Нейлоновый шланг | 1 |
| 63 | 4123230 | Шланг | 4 |
| 64 | 4123231 | Нейлоновый шланг | 3 |
| 65 | 4123225 | Нейлоновый шланг | 1 |
| 66 | 4067525 | Шланг | 1 |
| 67 | 4138010 | Шланг | 1 |
| 68 | 4138009 | Шланг | 1 |
| 69 | 4119008 замена: 4161317 | Хомут | 1 |
| 69 | 4161317 | Хомут | 1 |
| 70 | M111022 | Болт | 1 |
| 71 | A590910 | Пружинная шайба | 1 |
| 72 | 4122057 замена: 4168954 | Стекловата | 1 |
| 73 | 4055312 | Зажим | 15 |
| 74 | 4044420 | Защитный кожух | 3 |
| 75 | 4121859 | Ленточный зажим | 10 |
| 76 | 4119240 | Шланг | 1 |
| 77 | 4059070 | Шланг | 1 |
| 78 | 4061470 | Плотектор | 1 |
| 79 | 4053602 | Защитный кожух | 1 |
| 80 | 4141388 | Раббер | 1 |
| 81 | 4141401 | Раббер | 2 |
| 82 | 4141494 | Резиновая прокладка | 3 |
| 83 | 4141493 | Резиновая прокладка | 1 |
| 84 | 4124797 | Нейлоновый шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
