Управление двигателем — HITACHI UH261

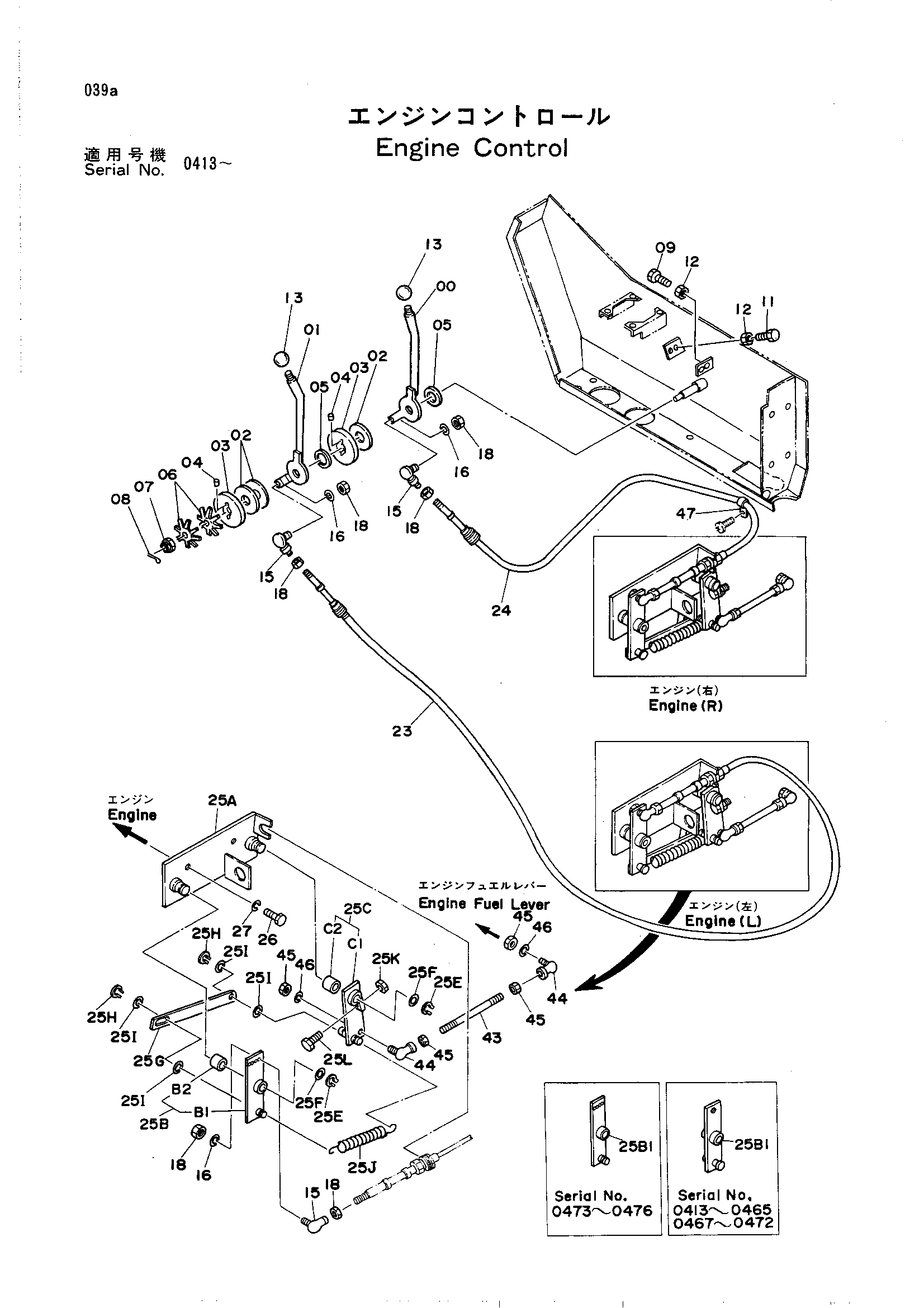

Заводская схема «Управление двигателем» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8023799	Рычаг	1
01	8023798	Рычаг	1
02	428770	Диск	3
03	4122115	Шайба	2
04	4005495	Пружинный штифт	2
05	A590124	Шайба	2
06	4502974	Пружина флусх	2
07	M631619	Корончатая гайка	1
08	A764032	Шплинт	1
09	J901040	Болт	2
11	M261050	Болт	2
12	J950010	Гайка	4
13	4117705	Рукоятка	2
15	4056016	Шарнир	4
16	A590905	Пружинная шайба	4
18	M500504	Гайка	8
23	4137836 замена: 4240556	Трос управления	1
23	4240556	Трос управления	1
24	4194572	Трос управления	1
25A	8033406	Кронштейн	1
25A-L	9068653	Рычаг в сборе	2
25B	9083592	Рычаг в сборе	1
25B	9083592	Рычаг в сборе	1
25B1	8032515 замена: 9083592	Рычаг	1
25B1	8032515	Рычаг	1
25B1	8043217	Рычаг	1
25B1	8043377	Рычаг	1
25B1	8043377	Рычаг	1
25B2	4173387	Втулка	1
25C	9083659	Рычаг	1
25C1	8032516	Рычаг	1
25C2	4173387	Втулка	1
25E	991337	Стопорное кольцо	2
25F	A590114	Шайба	2
25G	4177460	Шток	1
25H	991336	Кольцо фиксатор	2
25I	A590112	Шайба	4
25J	4177432	Пружина	1
25K	4122395	Гайка	1
25L	4179041	Механизм натяжения	1
26	J901040	Болт	4
27	A590910	Пружинная шайба	4
43	4177596	Шток	2
44	4056017	Шарнир	4
45	M500605	Гайка	8
46	A590906	Пружинная шайба	4
47	4085447	Хомут	1
47	4085447	Хомут	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
