Электрооборудование (1) — HITACHI UH261

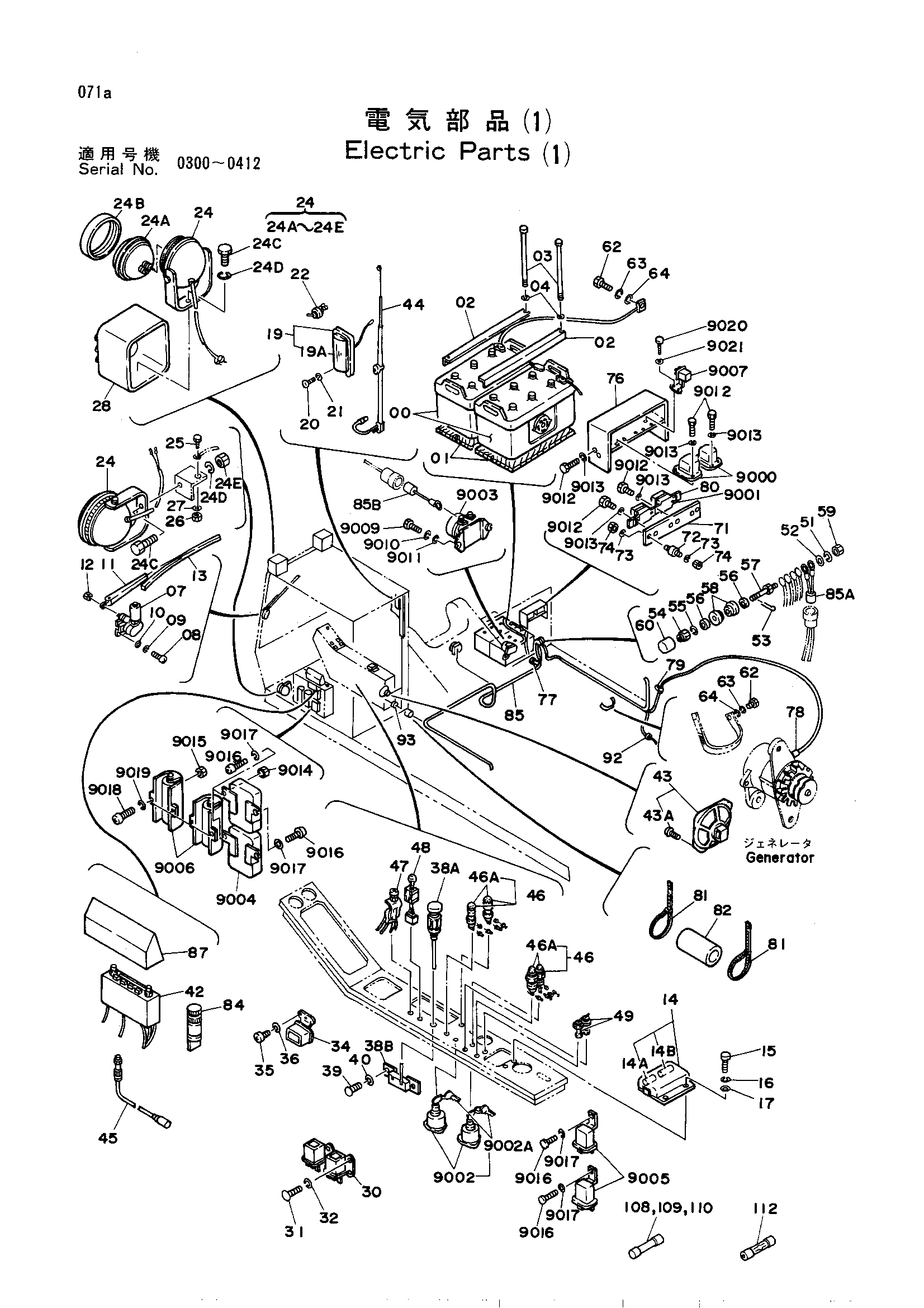

Заводская схема «Электрооборудование (1)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4503307 замена: 4195615 | Аккумулятор | 2 |
| 01 | 4509030 | Воод | 2 |
| 02 | 4060592 | Держатель | 4 |
| 03 | 4060593 | Болт | 8 |
| 04 | A590106 | Плоская шайба | 8 |
| 07 | 4151076 | Мотор стеклоочистителя | 1 |
| 08 | M430510 | Винт | 2 |
| 09 | A590905 | Пружинная шайба | 2 |
| 10 | A590105 | Шайба | 2 |
| 11 | 4151078 | Рычаг стеклоочистителя | 1 |
| 12 | M500605 | Гайка | 1 |
| 13 | 4151077 | Щётка стеклоочистителя | 1 |
| 14 | 4123095 | Короб предохранитель | 1 |
| 14A | 4127780 | Предохранитель(30A) | 2 |
| 14B | 4127781 | Предохранитель(15A) | 6 |
| 15 | J850620 | Винт | 2 |
| 16 | J251006 | Пружинная шайба | 2 |
| 17 | J250006 | Шайба | 2 |
| 19 | 973204 | Плафон кабины | 1 |
| 19A | 4001854 | Лампа | 1 |
| 20 | M430513 | Винт | 2 |
| 21 | A590905 | Пружинная шайба | 2 |
| 22 | 921037 | Выключатель тумблер | 1 |
| 24 | 214771 | Фонарь | 4 |
| 24A | 214770 | Лампа | 1 |
| 24B | 4053982 | Лента | 1 |
| 24C | M101432 | Болт | 1 |
| 24D | A590914 | Пружинная шайба | 1 |
| 24E | M501411 | Гайка | 1 |
| 25 | J900616 | Болт | 2 |
| 26 | M500605 | Гайка | 2 |
| 27 | A590906 | Пружинная шайба | 2 |
| 28 | 8021807 | Защитный кожух | 2 |
| 30 | 4038459 | Реле хоурметер | 2 |
| 31 | M430510 | Винт | 4 |
| 32 | A590905 | Пружинная шайба | 4 |
| 34 | 4505392 | Реле | 1 |
| 35 | M430610 | Винт | 2 |
| 36 | A590906 | Пружинная шайба | 2 |
| 38A-B | 4115360 | Лигхтер | 1 |
| 38A-B | 4115361 | Лигхтер в сборе | 1 |
| 38B | 4115362 | Резистор | 1 |
| 39 | M430308 | Винт | 2 |
| 40 | A590903 | Пружинная шайба | 2 |
| 42 | 4043976 | Радио(AM) | 1 |
| 42 | 4151808 | Радио(AM FM) | 1 |
| 43 | 4121152 | Динамик | 1 |
| 43A | J850516 | Винт | 4 |
| 44 | 4123177 | Антенна | 1 |
| 45 | 4054380 | Питатель | 1 |
| 46 | D910776 | Фонарь пилотный | 4 |
| 46A | 4037223 | Лампа | 1 |
| 47 | 445092 | Выключатель пулл | 1 |
| 48 | 4087005 | Выключатель | 1 |
| 49 | 4062491 | Выключатель | 2 |
| 51 | A590910 | Пружинная шайба | 1 |
| 52 | A590110 | Шайба | 1 |
| 53 | A764028 | Шплинт | 1 |
| 54 | M631619 | Корончатая гайка | 1 |
| 55 | A590916 | Пружинная шайба | 1 |
| 56 | 4114405 | Шайба | 2 |
| 57 | 4155144 | Болт | 1 |
| 58 | 4155145 | Коллер | 2 |
| 59 | M501008 | Гайка | 1 |
| 60 | 4158607 | Колпачок | 1 |
| 62 | M111020 | Болт | 3 |
| 63 | A590910 | Пружинная шайба | 3 |
| 64 | A590110 | Шайба | 3 |
| 71 | 4122930 | Пластина | 1 |
| 72 | 4168352 | Амортизатор | 4 |
| 73 | A590906 | Пружинная шайба | 8 |
| 74 | M500605 | Гайка | 8 |
| 76 | 3044287 | Крышка | 1 |
| 76 | 3044287 | Крышка | 1 |
| 76 | 4161318 замена: 3044287 | Крышка | 1 |
| 76 | 4161318 | Крышка | 1 |
| 76 | 4161318 | Крышка | 1 |
| 77 | 4509404 | Резиновая втулка | 2 |
| 78 | 4137925 | Конденсатор | 2 |
| 79 | 967773 | Хомут | 2 |
| 80 | 4185987 | Конденсатор | 2 |
| 81 | 4055311 | Зажим | 10 |
| 82 | 4168954 | Резиновая прокладка | 1 |
| 84 | 4170992 | Выключатель | 1 |
| 85 | 4162624 замена: 4255535 | Провод жгут проводов | 1 |
| 85 | 4255535 | Жгут проводов | 1 |
| 85A | 4255682 | Фусибле-линк | 1 |
| 85B | 4255683 | Фусибле-линк | 1 |
| 87 | 3031580 | Защитный кожух | 1 |
| 9000 | 4515085 | Реле | 2 |
| 9001 | 4515086 | Регулятор | 2 |
| 9002 | 4112456 | Замок зажигания | 2 |
| 9002A | 4112457 | Шпонка | 1 |
| 9003 | 4031771 | Реле аккумулятор | 1 |
| 9004 | 4158759 | Таймер | 2 |
| 9005 | 4158760 | Реле | 2 |
| 9006 | 4158761 | Резистор | 2 |
| 9007 | 4112459 | Реле | 2 |
| 9009 | J900828 | Болт | 2 |
| 9010 | A590908 | Пружинная шайба | 2 |
| 9011 | A590108 | Шайба | 2 |
| 9012 | J900614 | Болт | 16 |
| 9013 | A590906 | Пружинная шайба | 16 |
| 9014 | M500605 | Гайка | 6 |
| 9015 | M500504 | Гайка | 4 |
| 9016 | M430616 | Винт | 6 |
| 9017 | A590906 | Пружинная шайба | 6 |
| 9018 | M430516 | Винт | 4 |
| 9019 | A590905 | Пружинная шайба | 4 |
| 9020 | M430510 | Винт | 4 |
| 9021 | A590905 | Пружинная шайба | 4 |
| 92 | 940359 | Втулка | 1 |
| 93 | 94-2810 | Резиновая втулка | 1 |
| 108 | 4195609 | Предохранитель(1A) | 1 |
| 109 | 4127754 | Предохранитель(3A) | 1 |
| 110 | 4195610 | Предохранитель 10A | 3 |
| 112 | 4208344 | Диод | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
