Кондиционер — HITACHI UH261

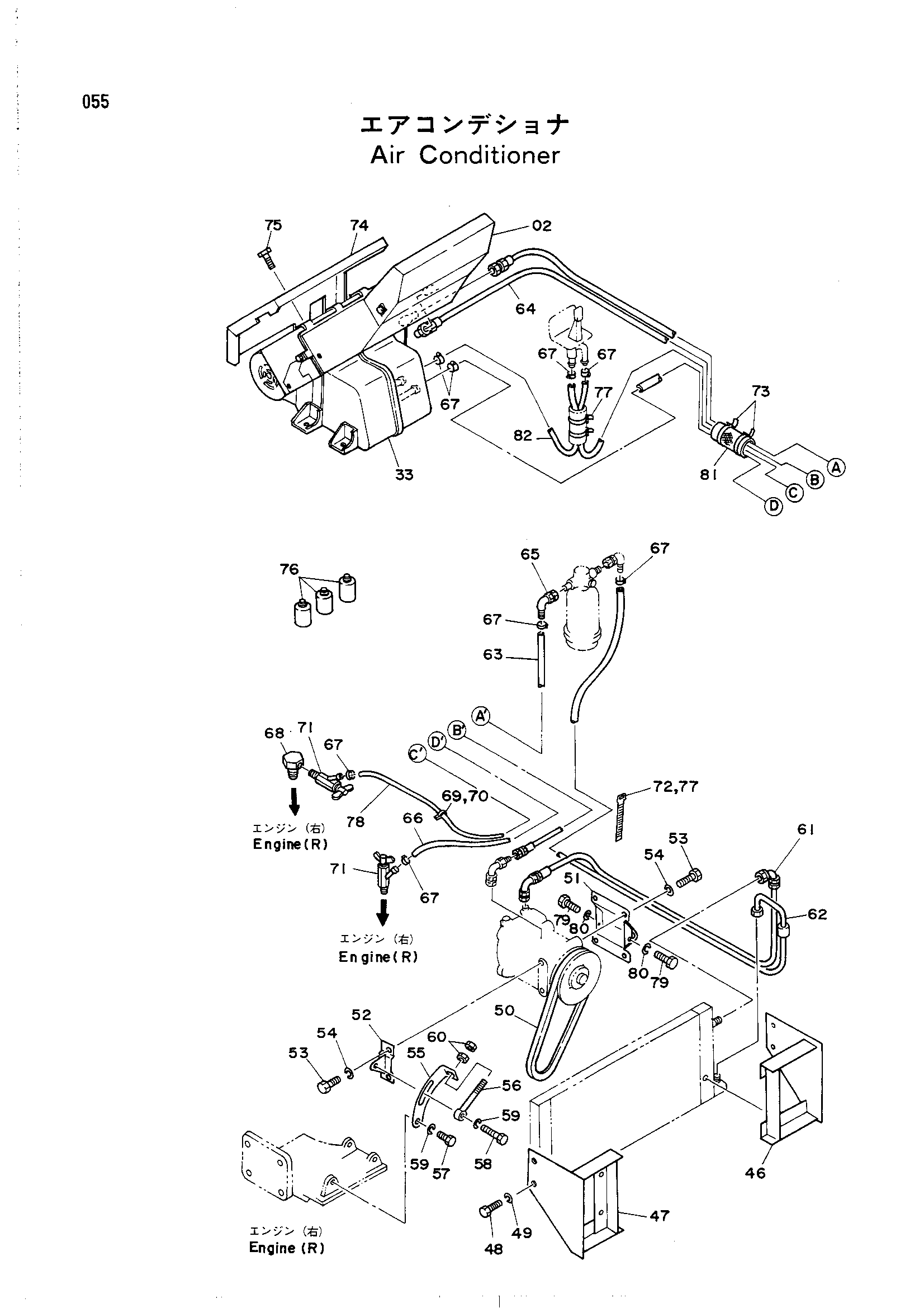

Заводская схема «Кондиционер» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4078816 | Радиатор | 1 |
| 33 | 4133585 | Отопитель | 1 |
| 46 | 8016498 | Кронштейн | 1 |
| 47 | 8016499 | Кронштейн | 1 |
| 48 | M111020 | Болт | 4 |
| 48 | M111020 | Болт | 4 |
| 48 | M111020 | Болт | 4 |
| 49 | A590910 | Пружинная шайба | 4 |
| 49 | A590910 | Пружинная шайба | 4 |
| 49 | A590910 | Пружинная шайба | 4 |
| 50 | 4514078 | Ремень V | 1 |
| 51 | 9714516 | Кронштейн | 1 |
| 52 | 9714517 | Кронштейн | 1 |
| 53 | M111020 | Болт | 6 |
| 54 | A590910 | Пружинная шайба | 6 |
| 55 | 4079358 | Стойка | 1 |
| 56 | 9714515 | Болт регулировочный | 1 |
| 57 | M200828 | Болт | 1 |
| 58 | M200840 | Болт | 1 |
| 59 | A590908 | Пружинная шайба | 4 |
| 60 | M501008 | Гайка | 2 |
| 61 | 4119850 | Шланг флексибле | 1 |
| 62 | 4119851 | Шланг флексибле | 1 |
| 63 | 4119852 | Шланг флексибле | 1 |
| 64 | 4119853 | Шланг флексибле | 1 |
| 65 | 4121984 | Адаптер | 1 |
| 66 | 4121986 | Резиновый шланг | 1 |
| 67 | 4507228 | Зажим | 8 |
| 68 | 4062963 | Адаптер | 1 |
| 69 | 4106501 | Зажим трубка | 1 |
| 70 | 929037 | Пластина | 1 |
| 71 | 4508050 | Кран | 2 |
| 72 | 4055311 | Зажим | 5 |
| 73 | 4121859 | Ленточный зажим | 5 |
| 74 | 7007896 | Крышка | 1 |
| 75 | M200625 | Болт | 4 |
| 76 | 4507594 | GAS | 3 |
| 77 | 4055312 | Зажим | 4 |
| 78 | 4121987 | Резиновый шланг | 1 |
| 79 | M111032 | Болт | 2 |
| 80 | A590910 | Пружинная шайба | 2 |
| 81 | 4122057 замена: 4168954 | Стекловата | 1 |
| 82 | 4121985 | Резиновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
