Радиатор — HITACHI UH261

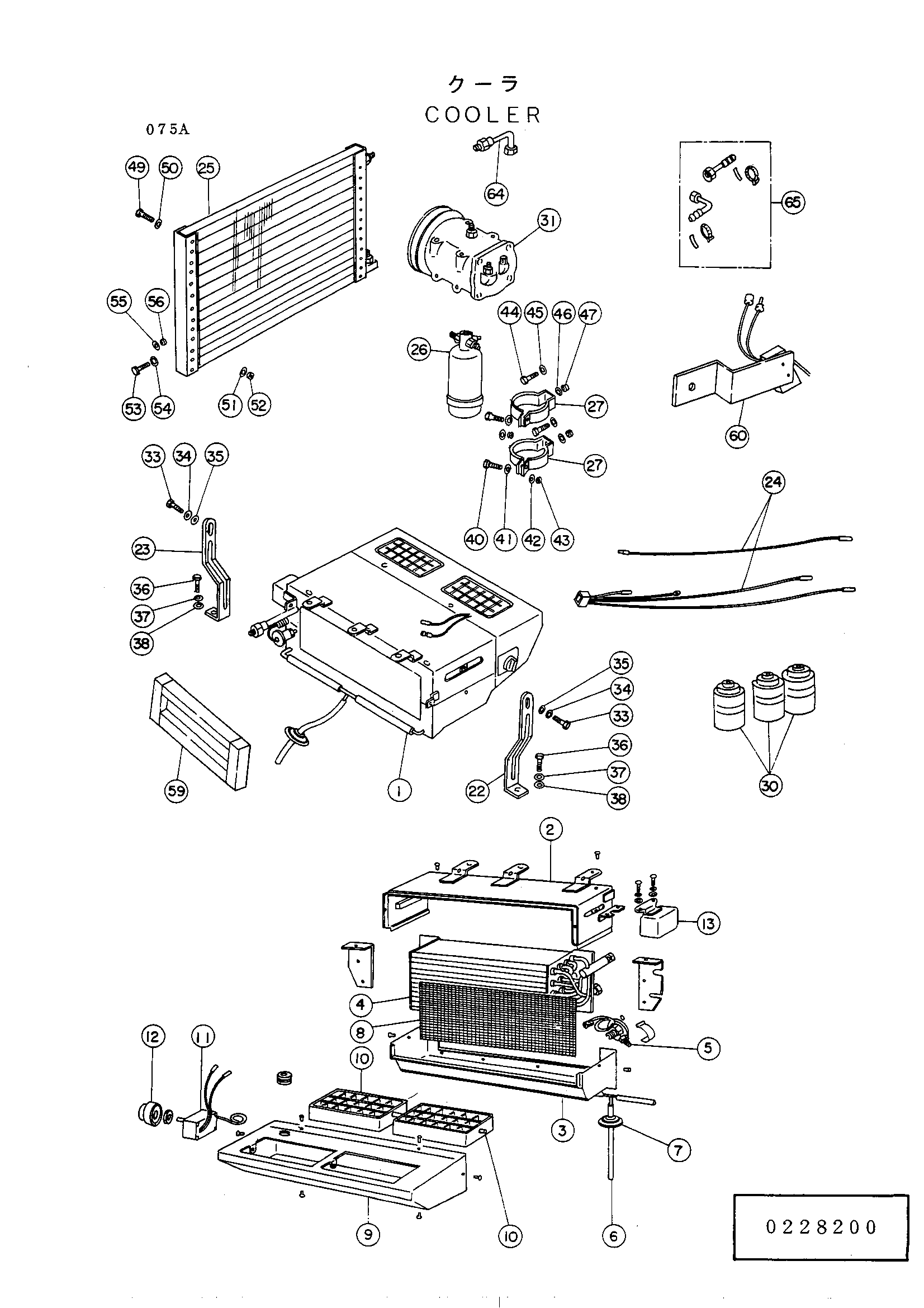

Заводская схема «Радиатор» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4078816	Радиатор(76)	1
01	4080640	Радиатор блок	1
02	0228201	Корпус (U)	1
03	0228202	Корпус (левый)	1
04	0228203	Евапоратор	1
05	0228204	Клапан	1
06	0228205	Шланг дренажный	1
07	0228206	Резиновая втулка	1
08	0228207	Сетчатый фильтр	1
09	0228208	Панель	1
10	0228209	Решётка	2
11	0228210	Термостат	1
12	0228211	Ручка	1
13	0228212	Реле	1
22	0228213	Кронштейн B	1
23	0228214	Кронштейн A	1
24	0228215	Жгут проводов	1
25	4045674	Конденсатор	1
26	4080644	Ликуид бак	1
27	4045673	Кронштейн	2
30	0228216	GAS	3
31	4080641	Компрессор	1
33	M200613	Болт	2
34	A590906	Пружинная шайба	2
35	A590106	Пружинная шайба	2
36	M111025	Болт	2
37	A590910	Пружинная шайба	2
38	A590110	Шайба	2
40	M200620	Болт	2
41	A590106	Пружинная шайба	2
42	A590906	Пружинная шайба	2
43	M500605	Гайка	2
44	M200816	Болт	2
45	A590108	Шайба	2
46	A590908	Пружинная шайба	2
47	M500807	Гайка	2
49	M200640	Болт	8
50	A590106	Пружинная шайба	8
51	A590906	Пружинная шайба	8
52	M500605	Гайка	8
53	M200825	Болт	4
54	A590108	Шайба	4
55	A590908	Пружинная шайба	4
56	M590807	Гайка	4
59	4110899	Амортизатор	1
60	4110901	Выключатель микро	1
60	4158681 замена: 4158681	Выключатель микро	1
64	4045670	Угловой штуцер	1
65	0228217	Адаптер-сет	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
