Гусеничная рама — HITACHI UH261

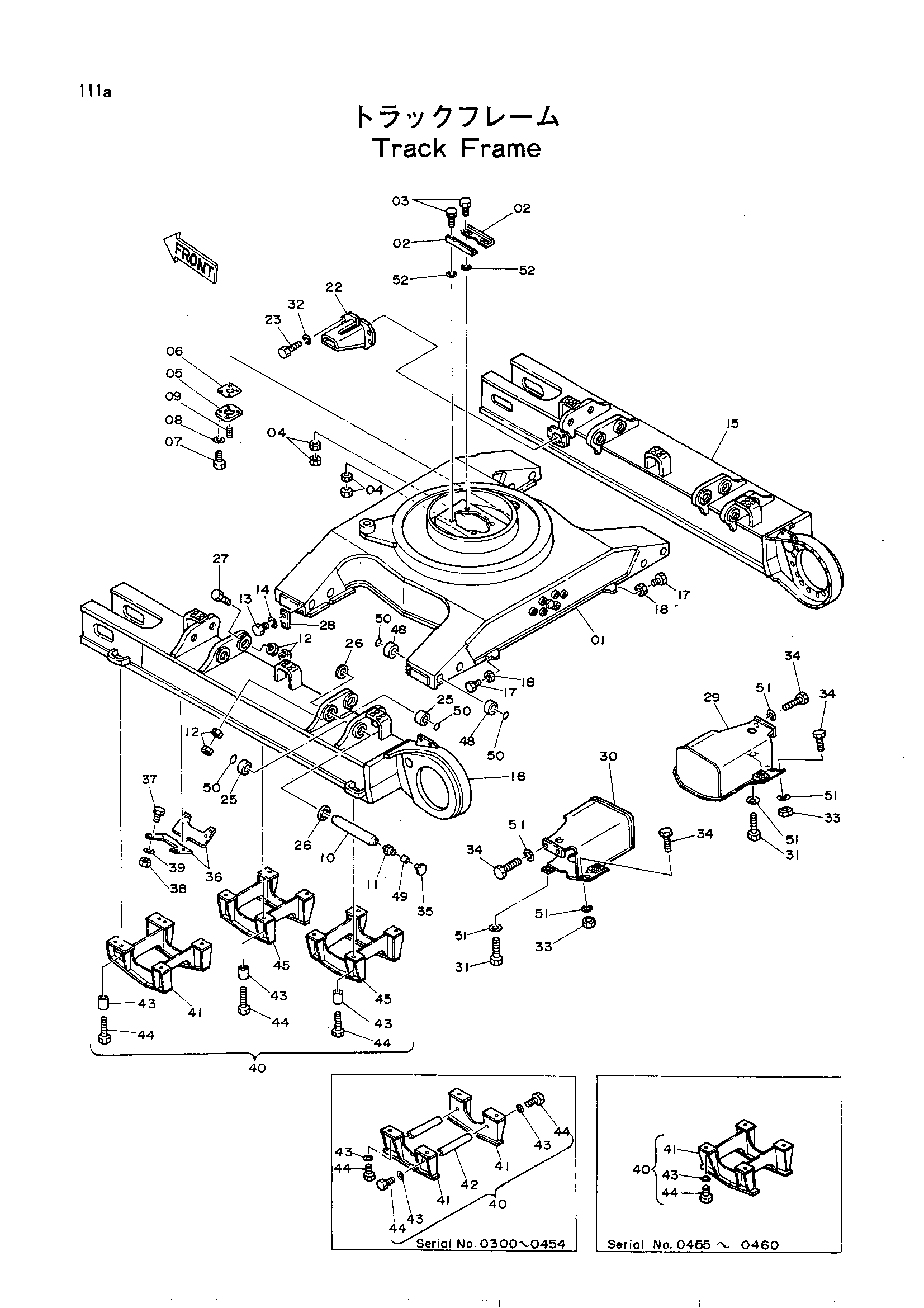

Заводская схема «Гусеничная рама» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5001009	Гусеничная рама	1
02	4098345	Опора	2
03	M121656	Болт	4
04	M511613	Гайка	8
05	4160818	Пластина	1
06	4160817	Манжета	1
07	J901228	Болт	4
08	A590912	Пружинная шайба	4
09	94-2024	Пробка	1
10	3027761	Палец	8
11	J75481	Штуцер	8
12	J951020	Гайка	16
13	M112045	Болт	8
14	A590920	Пружинная шайба	8
15	6006711	Рама боковой(правый)	1
15	6009247	Рама боковой(правый)	1
16	6006712	Рама боковой(левый)	1
16	6009248	Рама боковой(левый)	1
17	M162480	Болт	4
18	M512419	Гайка	4
22	7010606	Крышка	2
23	M111640	Болт	8
25	4152960	Втулка	16
26	4143621	Пылезащитное уплотнение	16
27	M222006	Болт	8
28	4111033	Пластина	4
28	4169047	Пластина	4
29	7010714	Защита (правый)	1
30	7010715	Защита (левый)	1
31	M111656	Болт	2
32	A590916	Пружинная шайба	8
33	M501613	Гайка	4
34	M111656	Болт	8
35	4105912	Колпачок	8
36	4123068	Пластина	4
37	M111240	Болт	16
38	M511210	Гайка	16
39	A590912	Пружинная шайба	16
40	9041856 замена: 9077039	Защита гусеница	4
40	9077039	Защита гусеница	4
40	9080146	Защита гусеница	1
41	6009252	Защитный кожух	2
41	7014327	Защитный кожух	2
41	7019008	Защитный кожух	1
42	4123315	Проставка	2
43	4085614	Шайба	4
43	4085614	Шайба	8
43	4104838	Проставка	28
44	M122411	Болт	28
44	M122463	Болт	4
44	M122463	Болт	8
45	7019654	Защитный кожух	4
48	4152960	Втулка	16
49	4130686	Втулка	8
50	951849	Уплотнительное кольцо	32
51	4114405	Шайба	10
52	4114405	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
