Обратные трубопроводы — HITACHI UH261

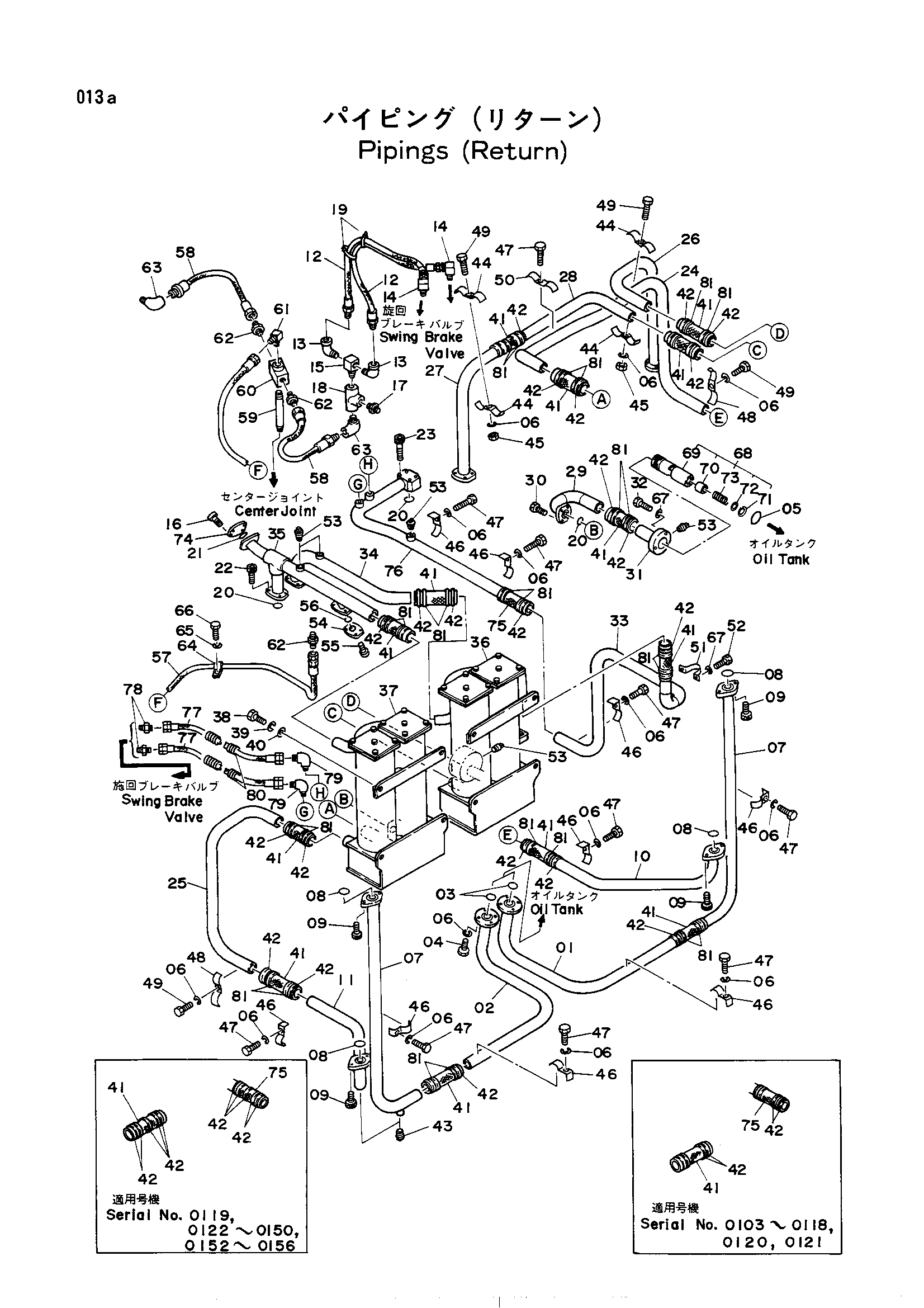

Заводская схема «Обратные трубопроводы» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8022379	Трубка(правый)	1
02	8022380	Трубка(левый)	1
03	A810050	Уплотнительное кольцо	2
04	M111240	Болт	8
05	A810070	Уплотнительное кольцо	1
06	A590912	Пружинная шайба	23
07	8016351	Трубка	2
08	A810060	Уплотнительное кольцо	4
09	M351240	Болт с внутренним шестигранником	8
10	8020293	Трубка	1
11	8020294	Трубка	1
12	4119232	Шланг	2
13	94-0646	Угловой штуцер	2
14	94-1401	Адаптер	2
15	4119010	Тройник	1
16	M351240	Болт с внутренним шестигранником	4
17	J70784	Штуцер	1
18	J70484	Тройник	1
19	4055311	Зажим	2
20	A810050	Уплотнительное кольцо	5
21	A810035	Уплотнительное кольцо	1
22	M341440	Болт с внутренним шестигранником	8
23	M341471	Болт с внутренним шестигранником	4
24	8020291	Трубка	1
25	8020292	Трубка	1
26	8020288	Трубка	1
27	8020290	Трубка	1
28	8020289	Трубка	1
29	9713459	Трубка	1
30	M351236	Болт с внутренним шестигранником	4
31	9713460	Трубка	1
32	M111045	Болт	3
33	8020302	Трубка	1
34	8020809	Трубка	1
35	8020808	Трубка(левый)	1
36	9041443	Фильтр в сборе(правый)	1
37	9041444	Фильтр в сборе(левый)	1
38	M111436	Болт	8
39	A590914	Пружинная шайба	8
40	A590114	Шайба	8
41	4081954	Резиновый шланг	13
42	4504198	Зажим шланг	28
42	4504198	Зажим шланг	28
42	4504198 замена: 4152703	Зажим шланг	56
42	4504198	Зажим шланг	56
42	4504198	Зажим шланг	70
42	4504198	Зажим шланг	70
42	4504198 замена: 4152703	Зажим шланг	70
43	J75284	Пробка масляный	2
44	4100805	Хомут трубки	4
45	M501210	Гайка	2
46	4053697	Хомут трубки	8
47	M111263	Болт	8
48	4114942	Хомут трубки	2
49	M111271	Болт	4
50	4031909	Хомут	1
51	4000907	Хомут трубки	1
52	M111016	Болт	2
53	J75283	Пробка масляный	4
54	4051945	Фланец	1
55	M351040	Болт	4
56	A810035	Уплотнительное кольцо	1
57	4099471	Шланг	1
58	4085502	Шланг	2
59	4115447	Адаптер	1
60	J70584	Крестовина	1
61	94-1403	Адаптер	1
62	94-1303	Адаптер	3
63	94-0648	Угловой штуцер	2
64	4115024	Зажим трубка	1
65	929037	Пластина	1
66	M111271	Болт	2
67	A590910	Пружинная шайба	5
68	9041446	Предохранительный клапан	1
69	3023439	Корпус	1
70	4130493	Клапан	1
71	991721	Стопорное кольцо	1
72	4510140	Седло пружины	1
73	4054757	Пружина комп	1
74	4121826	Фланец	1
75	4081954	Резиновый шланг	1
75	4503452	Шланг	1
76	8023714 замена: 4181954	Трубка(правый)	1
76	8023714 замена: 8023715	Трубка(правый)	1
76	8023715	Трубка	1
77	4129307	Шланг	2
78	94-1304	Адаптер	2
79	94-1404	Адаптер	2
80	4044420	Защитный кожух	4
81	4152703	Хомут шланга	28
81	4152703	Хомут шланга	28

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
