Рукоять (3.25M) — HITACHI UH20

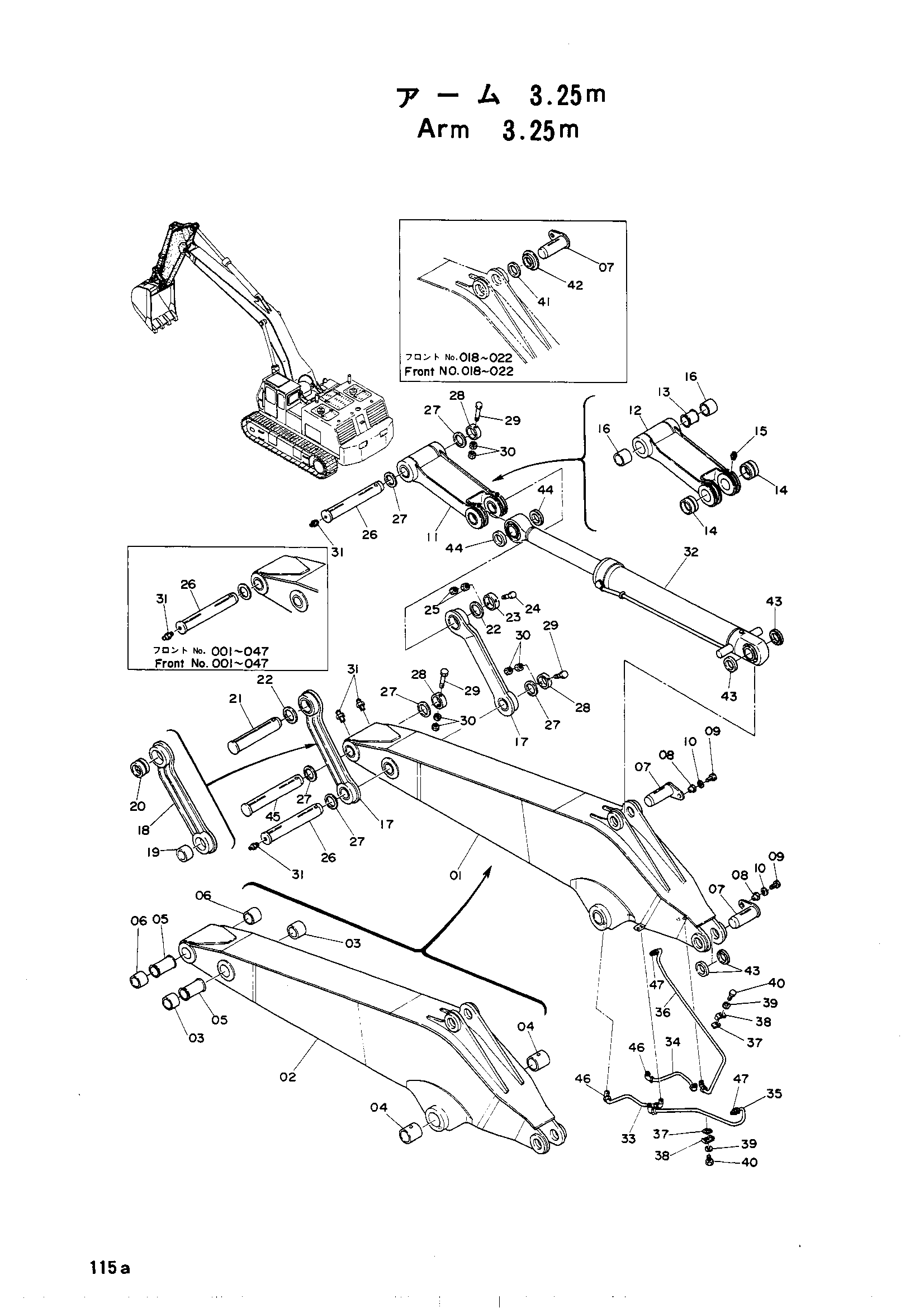

Заводская схема «Рукоять (3.25M)» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9016819 | Рукоять | 1 |
| 01 | 9402633 замена: 4055889 | Рукоять | 1 |
| 01 | 9402633 замена: 4056284 | Рукоять | 1 |
| 01 | 9402633 замена: 4056885 | Рукоять | 1 |
| 01 | 9402633 замена: 9016819 | Рукоять | 1 |
| 02 | 6001817 | Рукоять | 1 |
| 02 | 6500648 | Рукоять | 1 |
| 03 | 4514502 | Втулка | 2 |
| 04 | 3004521 замена: 4060589 | Втулка | 2 |
| 04 | 4060589 | Втулка | 2 |
| 05 | 4031655 | Втулка | 1 |
| 06 | 4069215 | Втулка | 2 |
| 06 | 4514502 | Втулка | 2 |
| 07 | 8007361 | Палец | 2 |
| 07 | 8501807 замена: 8007361 | Палец | 2 |
| 08 | 4510418 | Проставка | 2 |
| 09 | M112450 | Болт | 2 |
| 10 | A590024 замена: A590924 | Шайба | 2 |
| 10 | A590924 | Пружинная шайба | 2 |
| 11 | 9033861 | Тяга A | 1 |
| 11 | 9402634 замена: 9033861 | Тяга A | 1 |
| 12 | 7008764 | Тяга | 1 |
| 12 | 7501360 замена: 7008764 | Тяга | 1 |
| 13 | 4031655 | Втулка | 1 |
| 14 | 4509732 | Втулка | 2 |
| 15 | J75481 | Штуцер | 2 |
| 16 | 4514502 | Втулка | 2 |
| 17 | 9402635 | Тяга B | 2 |
| 18 | 8501677 | Тяга | 1 |
| 19 | 4504281 | Втулка | 1 |
| 20 | 4509732 | Втулка | 1 |
| 21 | 3502081 | Палец | 1 |
| 22 | 4508452 | Проставка | 2 |
| 23 | 4508454 | Ограничитель | 1 |
| 24 | 4508453 | Болт | 1 |
| 25 | M512016 | Гайка | 2 |
| 26 | 3502082 | Палец | 2 |
| 26 | 3502082 | Палец | 3 |
| 27 | 499332 | Шайба | 6 |
| 28 | 499330 | Ограничитель | 3 |
| 29 | 4504786 | Болт | 3 |
| 30 | M511613 | Гайка | 6 |
| 31 | J75481 | Штуцер | 3 |
| 31 | J75481 | Штуцер | 4 |
| 32 | 3015265 замена: 3020627 | Гидроцилиндр ковш | 1 |
| 32 | 3017848 замена: 3020627 | Гидроцилиндр ковш | 1 |
| 32 | 3020627 | Гидроцилиндр ковш | 1 |
| 32 | 4056284 замена: 3020627 | Гидроцилиндр ковш | 1 |
| 32 | 4510422 замена: 4055889 | Гидроцилиндр ковш | 1 |
| 32 | 4510422 замена: 4055890 | Гидроцилиндр ковш | 1 |
| 32 | 4510422 замена: 9704752 | Гидроцилиндр ковш | 1 |
| 32 | 4510422 замена: 3020627 | Гидроцилиндр ковш | 1 |
| 33 | 3007027 | Трубка | 1 |
| 33 | 4113586 | Трубка | 1 |
| 34 | 3007026 | Трубка | 1 |
| 34 | 4113585 | Трубка | 1 |
| 35 | 3007025 | Трубка | 1 |
| 35 | 4113584 | Трубка | 1 |
| 36 | 3007024 | Трубка | 1 |
| 36 | 4113583 | Трубка | 1 |
| 37 | 4032161 | Резиновая прокладка | 2 |
| 38 | 4032160 | Хомут | 2 |
| 39 | A590912 | Пружинная шайба | 2 |
| 40 | M111225 | Болт | 2 |
| 41 | 4055890 | Проставка | 1 |
| 42 | 9704752 | Проставка | 1 |
| 43 | 4056885 | Проставка | 4 |
| 44 | 4055889 | Проставка | 2 |
| 45 | 3010826 | Палец | 1 |
| 46 | 4045430 | Штуцер трубки | 6 |
| 47 | 4038673 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
