Каталог запчастей HITACHI
Пилотные гидролинии детали — HITACHI UH20

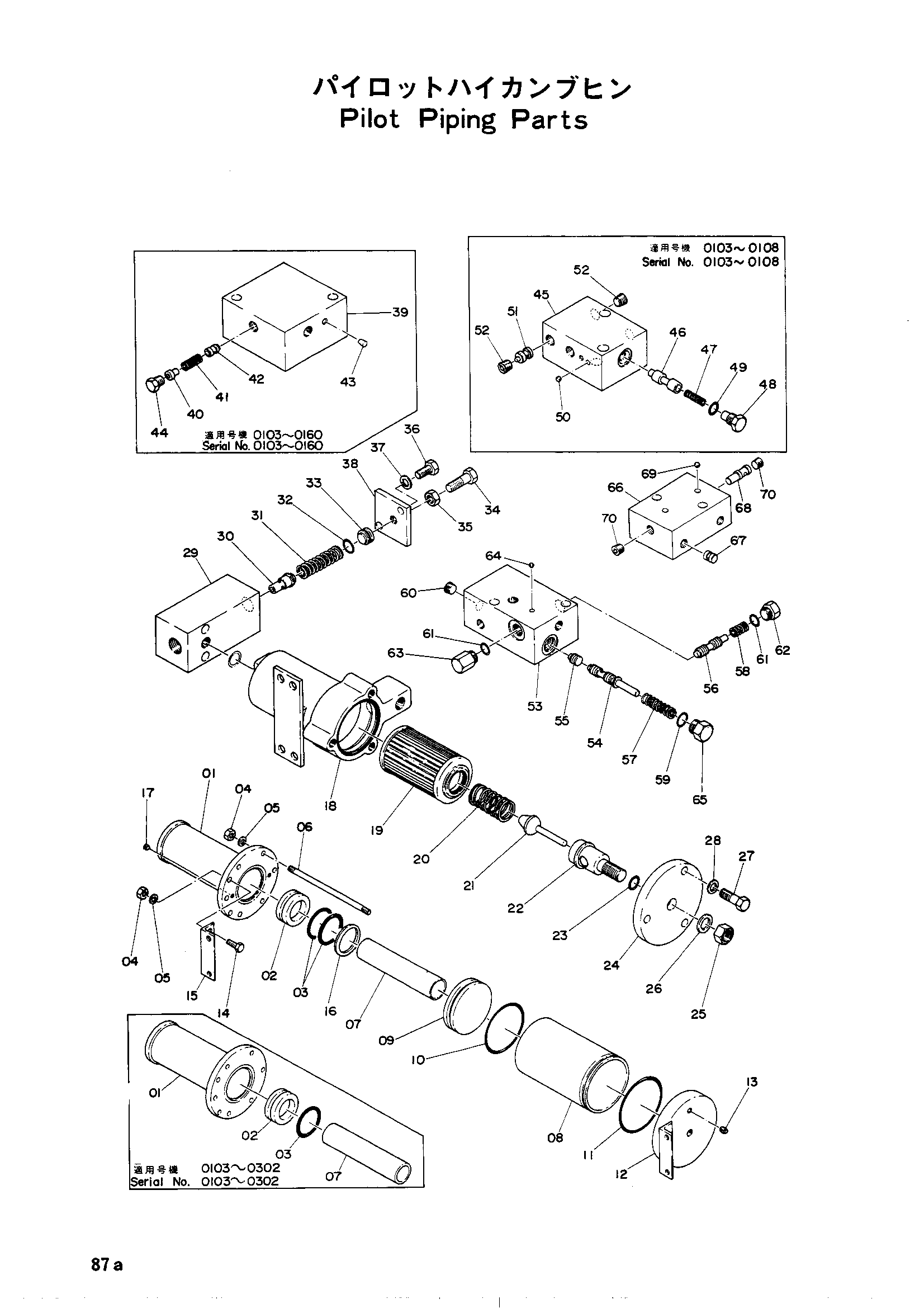

Заводская схема «Пилотные гидролинии детали» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9031064 | Гидроаккумулятор | 1 | |
| 9402512 замена: 9031064 | Гидроаккумулятор | 1 | |
| 01 | 8016745 | Масляный гидроцилиндр | 1 |
| 01 | 8501449 замена: 8016745 | Масляный гидроцилиндр | 1 |
| 02 | 4096882 | Поршень масляный | 1 |
| 02 | 4507682 замена: 4096882 | Поршень масляный | 1 |
| 03 | 955125 | Уплотнительное кольцо | 1 |
| 03 | 955125 | Уплотнительное кольцо | 2 |
| 04 | M501008 | Гайка | 8 |
| 05 | A590010 замена: A590910 | Пружинная шайба | 8 |
| 05 | A590910 | Пружинная шайба | 8 |
| 06 | 4507683 | Болт | 6 |
| 07 | 4507684 | Пусх трубка | 1 |
| 08 | 4100069 | Кйл.аир | 1 |
| 08 | 4507691 замена: 4100069 | Гидроцилиндр воздушный | 1 |
| 09 | 4036125 замена: 4100067 | Поршень воздушный | 1 |
| 09 | 4100067 | Поршень воздушный | 1 |
| 09 | 4507685 | Поршень воздушный | 1 |
| 10 | 4507835 | Уплотнительное кольцо | 1 |
| 11 | A810130 | Уплотнительное кольцо | 1 |
| 12 | 8501574 | Фланец | 1 |
| 13 | J75281 | Пробка масляный | 2 |
| 14 | M111032 | Болт | 2 |
| 15 | 4507686 | Держатель | 1 |
| 16 | 4075674 | Опорное кольцо | 1 |
| 17 | 4103935 | Пробка | 2 |
| 17 | 9016150 | Фильтр пилотный | 1 |
| 17 | 9402982 | Фильтр пилотный | 1 |
| 18 | 7003765 | Корпус | 1 |
| 18 | 8006439 | Корпус | 1 |
| 18 | 8501914 | Корпус | 1 |
| 19 | 3006953 | Фильтрующий элемент | 1 |
| 19 | 3008679 | Фильтрующий элемент | 1 |
| 19 | 317604 | Фильтрующий элемент | 1 |
| 20 | 443466 | Пружина сжатия | 1 |
| 21 | 438814 | Клапан | 1 |
| 22 | 4003844 | Сиденье клапан | 1 |
| 23 | 954493 | Уплотнительное кольцо | 1 |
| 24 | 4048421 | Крышка | 1 |
| 24 | 4057969 | Крышка | 1 |
| 24 | 455898 | Крышка | 1 |
| 25 | M501815 | Гайка | 1 |
| 26 | A590018 замена: A590918 | Пружинная шайба | 1 |
| 26 | A590918 | Пружинная шайба | 1 |
| 27 | M111232 | Болт | 3 |
| 27 | M111255 | Болт | 3 |
| 28 | 9402995 | Клапан релифе | 1 |
| 28 | A590012 замена: A590912 | Пружинная шайба | 3 |
| 28 | A590912 | Пружинная шайба | 3 |
| 29 | 3502404 | Корпус | 1 |
| 30 | 4512183 | Поршень | 1 |
| 31 | 4912182 | Пружина | 1 |
| 32 | 962567 | Уплотнительное кольцо | 1 |
| 33 | 4512184 | Ограничитель | 1 |
| 34 | M111032 | Болт | 1 |
| 35 | M501006 | Гайка | 1 |
| 36 | M210818 | Болт | 2 |
| 37 | A590008 замена: A590908 | Пружинная шайба | 2 |
| 37 | A590908 | Пружинная шайба | 2 |
| 38 | 4512185 | Крышка | 1 |
| 38 | 9403012 | Челночный клапан | 1 |
| 38 | 9403455 | Челночный клапан | 1 |
| 39 | 3502416 | Корпус | 1 |
| 39 | 3502918 | Корпус | 1 |
| 40 | 4031057 | Пружина | 3 |
| 40 | 4031057 | Пружина | 6 |
| 41 | 4031058 | Спринг-холдер | 3 |
| 41 | 4031058 | Спринг-холдер | 6 |
| 42 | 4510690 | Тарельчатый клапан | 3 |
| 42 | 4510690 | Тарельчатый клапан | 6 |
| 43 | 4012435 | Крышка | 2 |
| 43 | 4012435 | Крышка | 4 |
| 44 | 9402950 | Клапан | 1 |
| 44 | J75282 | Пробка масляный | 3 |
| 44 | J75282 | Пробка масляный | 6 |
| 45 | 2501209 | Корпус | 1 |
| 46 | 4511913 | Золотник | 1 |
| 47 | 4511912 | Пружина | 1 |
| 48 | 4511914 | Пробка | 1 |
| 49 | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4009412 | Шарик | 2 |
| 51 | 4509480 | Золотник | 1 |
| 52 | 4012541 | Пробка | 1 |
| 52 | 9012121 | Клапан | 1 |
| 53 | 2003556 | Корпус | 1 |
| 54 | 4038752 | Золотник | 1 |
| 55 | 4038749 | Золотник | 1 |
| 56 | 4038753 | Золотник | 1 |
| 57 | 4038748 | Пружина | 1 |
| 58 | 4038747 | Пружина | 1 |
| 59 | 962567 | Уплотнительное кольцо | 1 |
| 60 | 4012541 | Пробка | 1 |
| 61 | 957366 | Уплотнительное кольцо | 2 |
| 62 | 4506317 | Пробка | 1 |
| 63 | 4038750 | Адаптер | 1 |
| 64 | 4009412 | Шарик | 4 |
| 65 | 4054396 | Челночный клапан | 1 |
| 65 | 4509531 | Пробка | 1 |
| 66 | 3009301 | Корпус | 1 |
| 67 | 4040572 | Золотник | 2 |
| 68 | 4040573 | Золотник | 1 |
| 69 | 4009412 | Шарик | 2 |
| 70 | 4012541 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
