Ковш (3.0)(нижний думпинг)<погрузчик> — HITACHI UH20

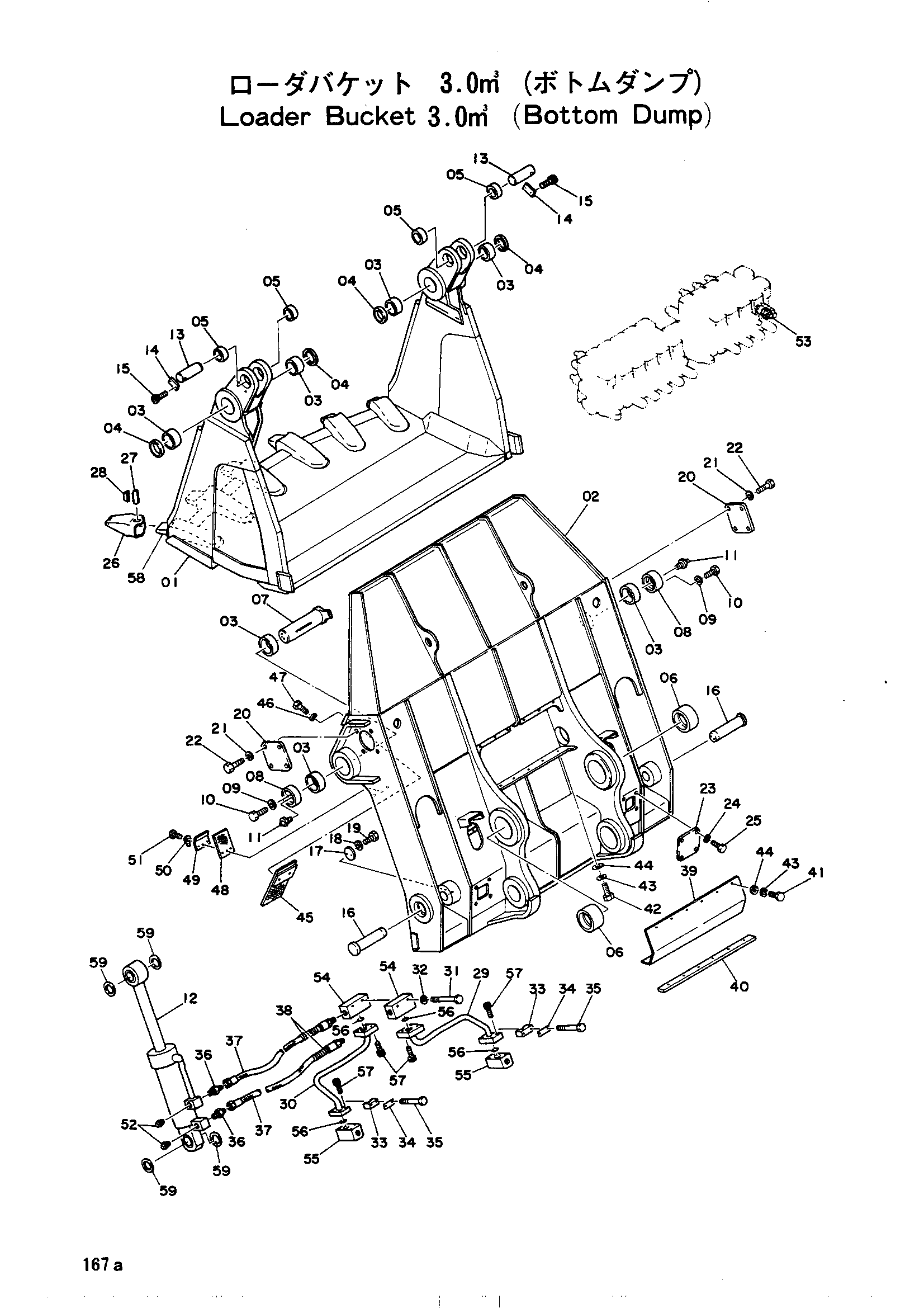

Заводская схема «Ковш (3.0)(нижний думпинг)<погрузчик>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9038085	Ковш погрузчик	1
01	5001035	Ковш передний	1
02	5000637	Ковш задний	1
03	4101013	Втулка	8
04	4101014	Пылезащитное уплотнение	4
05	4082173	Втулка	4
06	4092133	Втулка	2
07	8016954	Палец	2
08	4101026	Ограничитель	2
09	A590916	Пружинная шайба	6
10	M121645	Болт	6
11	J75481	Штуцер	2
12	3009312 замена: 4117078	Гидроцилиндр разгрузка	2
12	3009312 замена: 3020904	Гидроцилиндр разгрузка	2
12	3020904	Гидроцилиндр разгрузка	2
13	4063341	Палец	2
14	4082285	Стопорная пластина	2
15	M351632	Болт с внутренним шестигранником	4
16	3005619	Палец	2
17	4040825	Ограничитель	2
18	A590912	Пружинная шайба	4
19	M111232	Болт	4
20	4051132	Крышка блинд	2
21	A590916	Пружинная шайба	8
22	M111625	Болт	8
23	4514481	Пластина	2
24	A590912	Пружинная шайба	8
25	M111225	Болт	8
26	4110762	Наконечник 50A1H	5
27	4508409	Резиновый палец блокировка	5
28	4508410	Стопорный палец	5
29	8018516	Трубка	1
30	8018515	Трубка	1
31	M111202	Болт	2
32	A590912	Пружинная шайба	2
33	4107896	Хомут	2
34	4005688	Стопорная пластина	2
35	M111256	Болт	4
36	94-1303	Адаптер	4
37	4055251	Шланг	4
38	4058739	Защитный кожух	4
39	8014883	Крышка	1
40	4092132	Седло винта	1
41	M111225	Болт	6
42	M111240	Болт	6
43	A590912	Пружинная шайба	12
44	A590112	Шайба	12
45	9709836	Крышка	2
46	A590916	Пружинная шайба	4
47	M111645	Болт	4
48	4092135	Резиновая прокладка	2
49	4092131	Пластина	2
50	A590412	Шайба тонгуед	6
51	M111232	Болт	6
52	94-2024	Пробка	4
53	4066973	Предохранительный клапан	1
54	4107894	Блок	2
55	4107895	Блок	2
56	A811035	Уплотнительное кольцо	4
57	M351036	Болт с внутренним шестигранником	16
58	4110763	Адаптера1217-50	6
59	4117078	Пылезащитное уплотнение	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
