Гидролинии рабочего оборудования <экскаватор> — HITACHI UH20

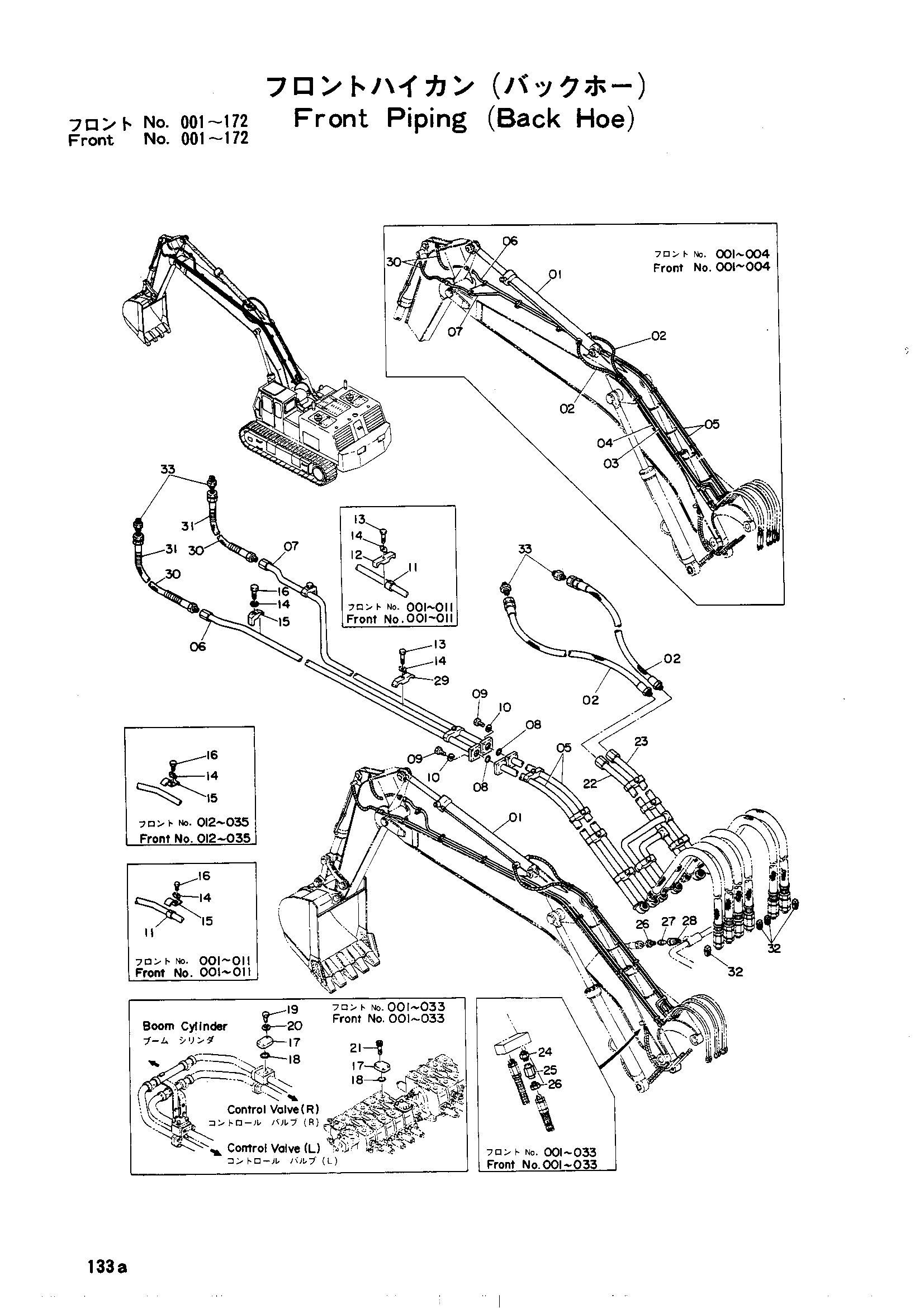

Заводская схема «Гидролинии рабочего оборудования <экскаватор>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3015264 замена: 3020626 | Гидроцилиндр рукоять | 1 |
| 01 | 4056292 замена: 3020626 | Гидроцилиндр рукоять | 1 |
| 01 | 4510421 замена: 4055890 | Гидроцилиндр рукоять | 1 |
| 01 | 4510421 замена: 9704752 | Гидроцилиндр рукоять | 1 |
| 01 | 4510421 замена: 3020626 | Гидроцилиндр рукоять | 1 |
| 01 | 4514778 замена: 4055890 | Гидроцилиндр рукоять | 1 |
| 01 | 4514778 замена: 9704752 | Гидроцилиндр рукоять | 1 |
| 01 | 4514778 замена: 3020626 | Гидроцилиндр рукоять | 1 |
| 02 | 4053690 замена: 94-1305 | Резиновый шланг | 2 |
| 02 | 4053690 замена: 4055310 | Резиновый шланг | 2 |
| 02 | 4055310 | Резиновый шланг | 2 |
| 02 | 4508843 замена: 94-1305 | Резиновый шланг | 2 |
| 02 | 4508843 замена: 4055310 | Резиновый шланг | 2 |
| 03 | 7501738 | Трубка | 1 |
| 04 | 7501737 | Трубка | 1 |
| 05 | 7003968 замена: 4103105 | Трубка | 2 |
| 05 | 7003968 замена: A811040 | Трубка | 2 |
| 05 | 7003968 замена: M351236 | Трубка | 2 |
| 05 | 7003968 замена: M351280 | Трубка | 2 |
| 05 | 7003968 замена: 8017321 | Трубка | 2 |
| 05 | 7501067 | Трубка | 2 |
| 06 | 7003967 замена: A811040 | Трубка | 1 |
| 06 | 7003967 замена: 8017320 | Трубка | 1 |
| 06 | 7007847 замена: 8017320 | Трубка | 1 |
| 06 | 7501352 | Трубка ковш | 1 |
| 07 | 7003969 замена: A811040 | Трубка | 1 |
| 07 | 7003969 замена: 8017319 | Трубка | 1 |
| 07 | 7007846 замена: 8017319 | Трубка | 1 |
| 07 | 7501353 | Трубка | 1 |
| 08 | A811035 | Уплотнительное кольцо | 2 |
| 08 | A811040 | Уплотнительное кольцо | 2 |
| 09 | M111240 | Болт | 8 |
| 09 | M351240 | Болт с внутренним шестигранником | 8 |
| 10 | A590012 замена: A590912 | Пружинная шайба | 8 |
| 11 | 4502647 | Кольцо амортизатор | 22 |
| 12 | 4500652 замена: 4503382 | Хомут | 10 |
| 13 | M111263 | Болт | 10 |
| 13 | M111271 | Болт | 10 |
| 14 | A590412 | Шайба тонгуед | 12 |
| 14 | A590912 | Пружинная шайба | 12 |
| 15 | 4036231 | Хомут | 2 |
| 15 | 4053598 | Хомут | 2 |
| 15 | 4508423 замена: M111232 | Хомут | 2 |
| 15 | 4508423 замена: 4036231 | Хомут | 2 |
| 16 | M111225 | Болт | 2 |
| 16 | M111232 | Болт | 2 |
| 16 | M111263 | Болт | 2 |
| 17 | 4508951 | Крышка | 4 |
| 18 | A811040 | Уплотнительное кольцо | 4 |
| 19 | M111036 | Болт | 8 |
| 20 | A590010 замена: A590910 | Пружинная шайба | 8 |
| 21 | 4513287 | Болт с внутренним шестигранником | 8 |
| 22 | 7002010 | Трубка | 1 |
| 22 | 7004001 замена: 4102592 | Трубка | 1 |
| 22 | 7004001 замена: 4103105 | Трубка | 1 |
| 22 | 7004001 замена: 4106452 | Трубка | 1 |
| 22 | 7004001 замена: 8017315 | Трубка | 1 |
| 22 | 7004001 замена: 8017317 | Трубка | 1 |
| 22 | 7004001 замена: A811040 | Трубка | 1 |
| 22 | 7004001 замена: M111271 | Трубка | 1 |
| 22 | 7004001 замена: M351236 | Трубка | 1 |
| 22 | 7004001 замена: M351280 | Трубка | 1 |
| 22 | 7004001 замена: 9711436 | Трубка | 1 |
| 23 | 7002009 | Трубка | 1 |
| 23 | 7004000 замена: 4102213 | Трубка | 1 |
| 23 | 7004000 замена: 4103105 | Трубка | 1 |
| 23 | 7004000 замена: 4106452 | Трубка | 1 |
| 23 | 7004000 замена: 8017316 | Трубка | 1 |
| 23 | 7004000 замена: 8017318 | Трубка | 1 |
| 23 | 7004000 замена: A811040 | Трубка | 1 |
| 23 | 7004000 замена: M111271 | Трубка | 1 |
| 23 | 7004000 замена: M351236 | Трубка | 1 |
| 23 | 7004000 замена: M351280 | Трубка | 1 |
| 23 | 7004000 замена: 9711437 | Трубка | 1 |
| 24 | 94-1905 | Адаптер | 1 |
| 25 | 4039714 | Клапан | 1 |
| 26 | 94-1605 | Адаптер | 1 |
| 26 | 94-1605 | Адаптер | 2 |
| 27 | 4056994 | Клапан | 2 |
| 28 | 4045518 | Клапан | 2 |
| 29 | 4053600 | Хомут | 10 |
| 29 | 4503382 | Хомут трубки | 10 |
| 30 | 4043582 замена: 94-1305 | Резиновый шланг | 2 |
| 30 | 4043582 замена: 4055310 | Резиновый шланг | 2 |
| 30 | 4055310 | Резиновый шланг | 2 |
| 30 | 4508843 замена: 94-1305 | Резиновый шланг | 2 |
| 30 | 4508843 замена: 4055310 | Резиновый шланг | 2 |
| 31 | 4055142 | Защитный кожух | 2 |
| 32 | 94-2026 | Пробка | 4 |
| 33 | 94-1305 | Адаптер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
