Гусеничная рама — HITACHI UH20

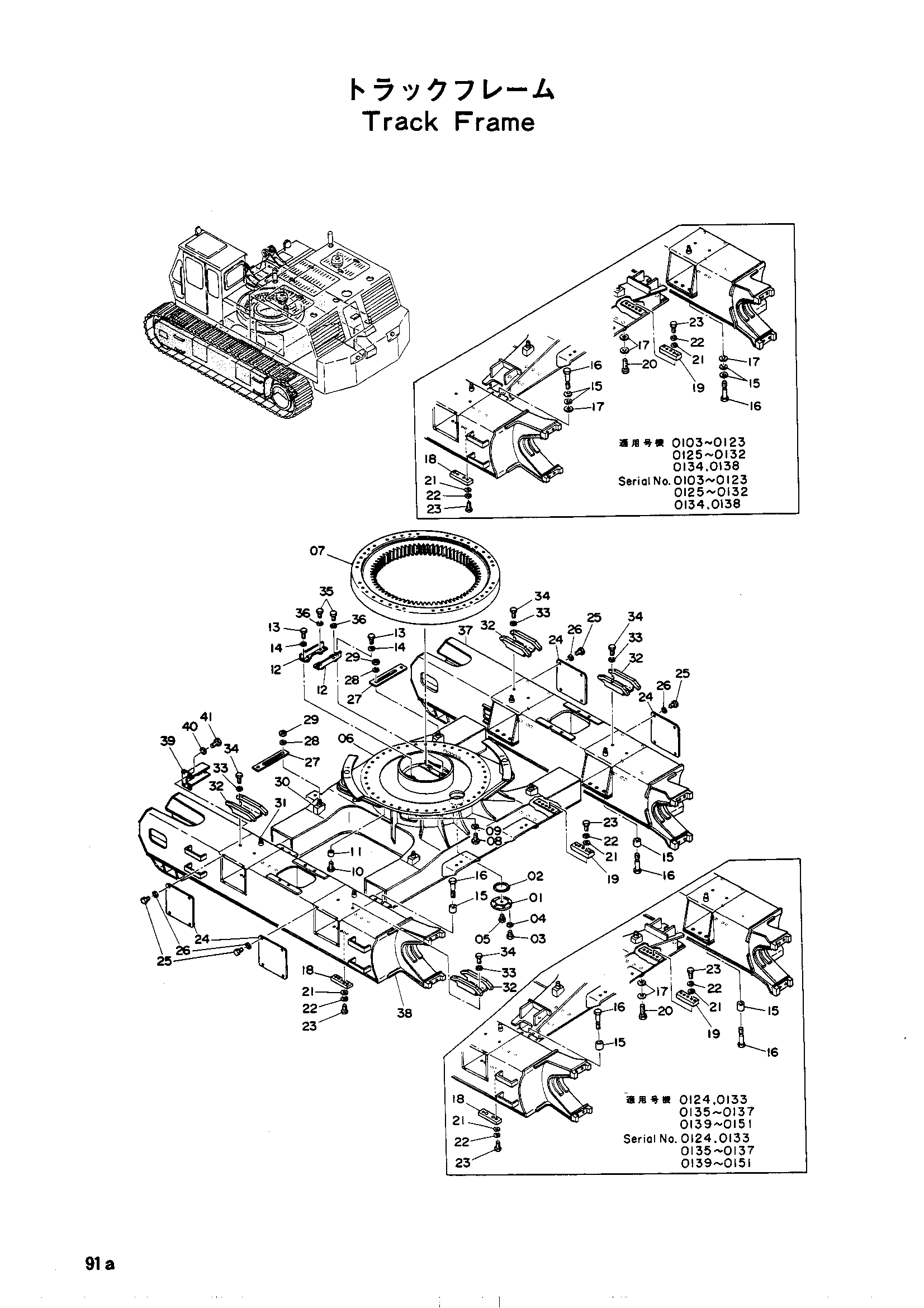

Заводская схема «Гусеничная рама» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4056216	Крышка	1
01	4504739	Крышка	1
02	A810165	Уплотнительное кольцо	1
02	A810170	Уплотнительное кольцо	1
03	M111025	Болт	6
04	A590010 замена: A590910	Пружинная шайба	6
04	A590910	Пружинная шайба	6
05	447483 замена: 94-2023	Пробка	1
05	94-2023	Пробка	1
06	5000589	Гусеничная рама	1
06	5000589	Гусеничная рама	1
06	6001814 замена: 5000589	Гусеничная рама	1
06	6001814 замена: 4078009	Гусеничная рама	1
06	7002322 замена: 7501584	Гусеничная рама	1
06	7501584	Гусеничная рама	1
06	7501584	Гусеничная рама	1
07	4074232	Подшипник свингкиркле	1
07	4511722	Подшипник свингкиркле	1
08	M122771	Болт	4
09	4511333	Шайба	4
10	M122701	Болт	36
11	4078009	Проставка	36
11	4078009	Проставка	36
11	4511723	Проставка	36
11	4511723	Проставка	36
12	8501469	Опора	2
13	M111640	Болт	4
14	A590016 замена: A590916	Пружинная шайба	4
14	A590916	Пружинная шайба	4
15	4053805	Проставка	20
15	4053805	Проставка	20
15	4053805	Проставка	20
15	4053805	Проставка	20
15	4056616	Проставка	24
15	4509806	Шайба	40
15	4509806	Шайба	40
15	4509806	Шайба	40
15	4509806	Шайба	40
16	4053806	Болт	20
16	4053806	Болт	20
16	4053806	Болт	20
16	4053806	Болт	20
16	4056615	Болт	24
16	4509807 замена: 4053805	Болт	20
16	4509807 замена: 4053806	Болт	20
16	4509807	Болт	20
16	4509807	Болт	20
17	4509506	Шайба	24
17	4509506	Шайба	24
17	4509506	Шайба	24
17	4509506	Шайба	24
17	4509506	Шайба	44
17	4509506	Шайба	44
17	4509506	Шайба	44
17	4509506	Шайба	44
18	4046017	Шайба	4
18	4056617	Шайба	4
18	4514444 замена: 4046017	Шайба	4
19	4046018	Шайба	4
19	4056617	Шайба	4
19	4514445 замена: 4046018	Шайба	4
20	4509805	Болт	12
21	449490	Шайба	16
22	A590012 замена: A590912	Пружинная шайба	16
22	A590912	Пружинная шайба	16
23	M111256	Болт	16
24	3501892	Крышка	4
25	M111225	Болт	16
26	A590012 замена: A590912	Пружинная шайба	16
26	A590912	Пружинная шайба	16
27	4500808	Тяга	4
28	A590127	Шайба	4
29	M502722	Гайка	4
30	4508548	Болт	4
31	4508587	Бобышка	4
32	8501747	Кронштейн	4
33	A590022 замена: A590922	Пружинная шайба	8
33	A590922	Пружинная шайба	8
34	M112240	Болт	8
35	M111632	Болт	4
36	A590016 замена: A590916	Пружинная шайба	4
36	A590916	Пружинная шайба	4
37	6001791	Рама боковой (правый)	1
37	6500694	Рама боковой (правый)	1
37	7501570 замена: 6500694	Рама боковой (правый)	1
38	6001792	Рама боковой (левый)	1
38	6500695	Рама боковой (левый)	1
38	7501571 замена: 6500695	Рама боковой (левый)	1
39	8004074	Крышка	2
40	A590016 замена: A590916	Пружинная шайба	8
40	A590916	Пружинная шайба	8
41	M111632	Болт	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
