Рукоять (2.56M)<укороченный вылет> — HITACHI UH20

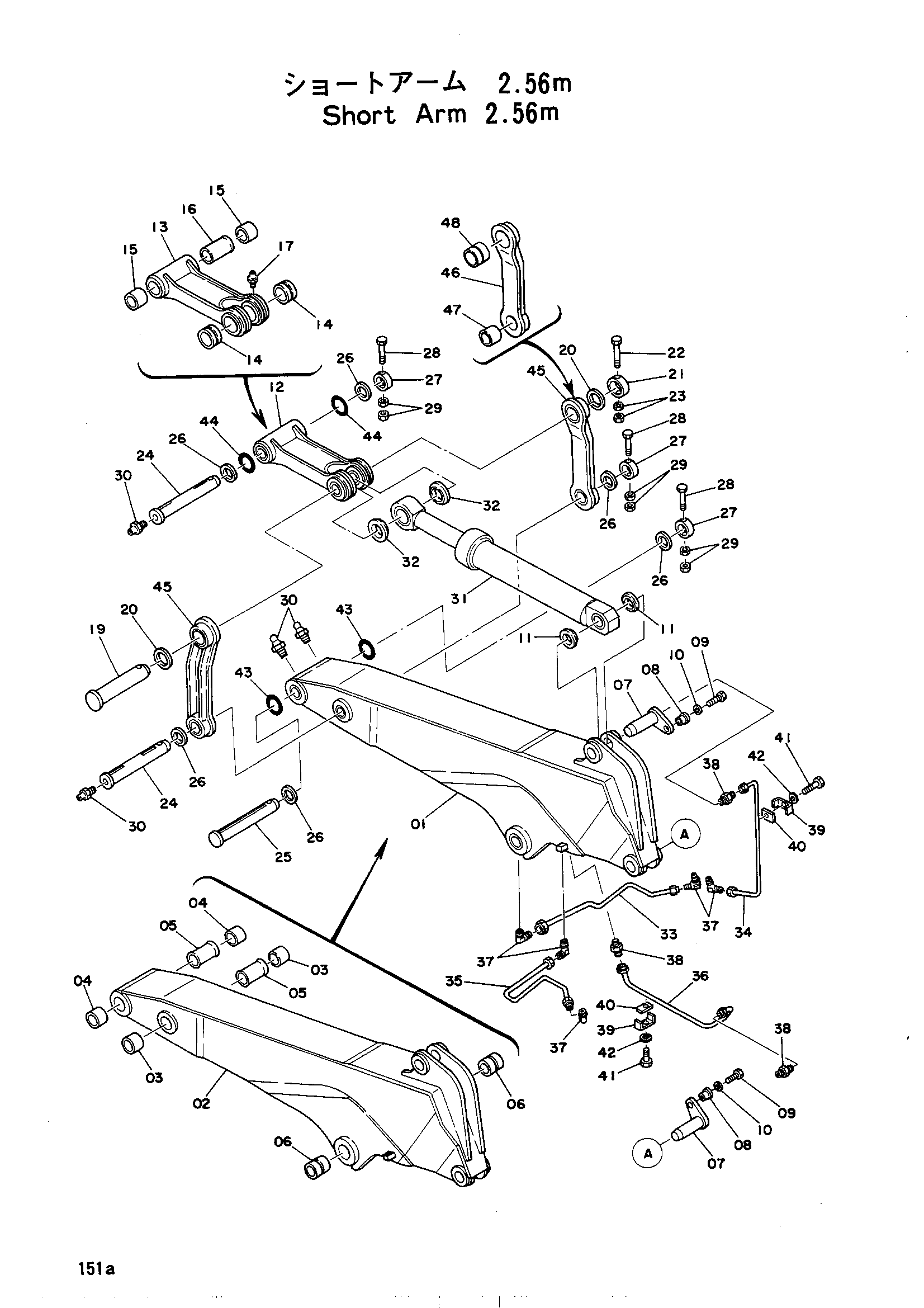

Заводская схема «Рукоять (2.56M)<укороченный вылет>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9026867	Рукоять	1
02	6003077	Рукоять	1
03	4514502	Втулка	2
04	4069215	Втулка	2
05	4031655	Втулка	2
06	4060589	Втулка	2
07	8007361	Палец	2
08	4510418	Проставка	2
09	M112450	Болт	2
10	A590924	Пружинная шайба	2
11	4056885	Проставка	4
12	9026868	Тяга A	1
13	7006949	Тяга A	1
14	4509732	Втулка	2
15	4514502	Втулка	2
16	4031655	Втулка	1
17	J75481	Штуцер	2
19	3502081	Палец	1
20	4508452	Проставка	2
21	4508454	Ограничитель	1
22	4508453	Болт	1
23	M512016	Гайка	2
24	3502082	Палец	2
25	3010826	Палец	1
26	499332	Шайба	6
27	499330	Ограничитель	3
28	4504786	Болт	3
29	M511613	Гайка	6
30	J75481	Штуцер	4
31	4056284	Гидроцилиндр ковша	1
32	4055889	Пластина	2
33	4086800	Трубка	1
34	4086801	Трубка	1
35	4086799	Трубка	1
36	4086802	Трубка	1
37	4045430	Штуцер трубки	5
38	4038673	Штуцер трубки	3
39	4032160	Хомут	2
40	4032161	Раббер	2
41	M111228	Болт	2
42	A590912	Пружинная шайба	2
43	4074009	Уплотнительное кольцо	2
44	4087190	Уплотнительное кольцо	2
45	9402635	Тяга B	2
46	8501677	Тяга (B)	1
47	4504281	Втулка	1
48	4509732	Втулка	1

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
