Стрела (7.8M) — HITACHI UH20

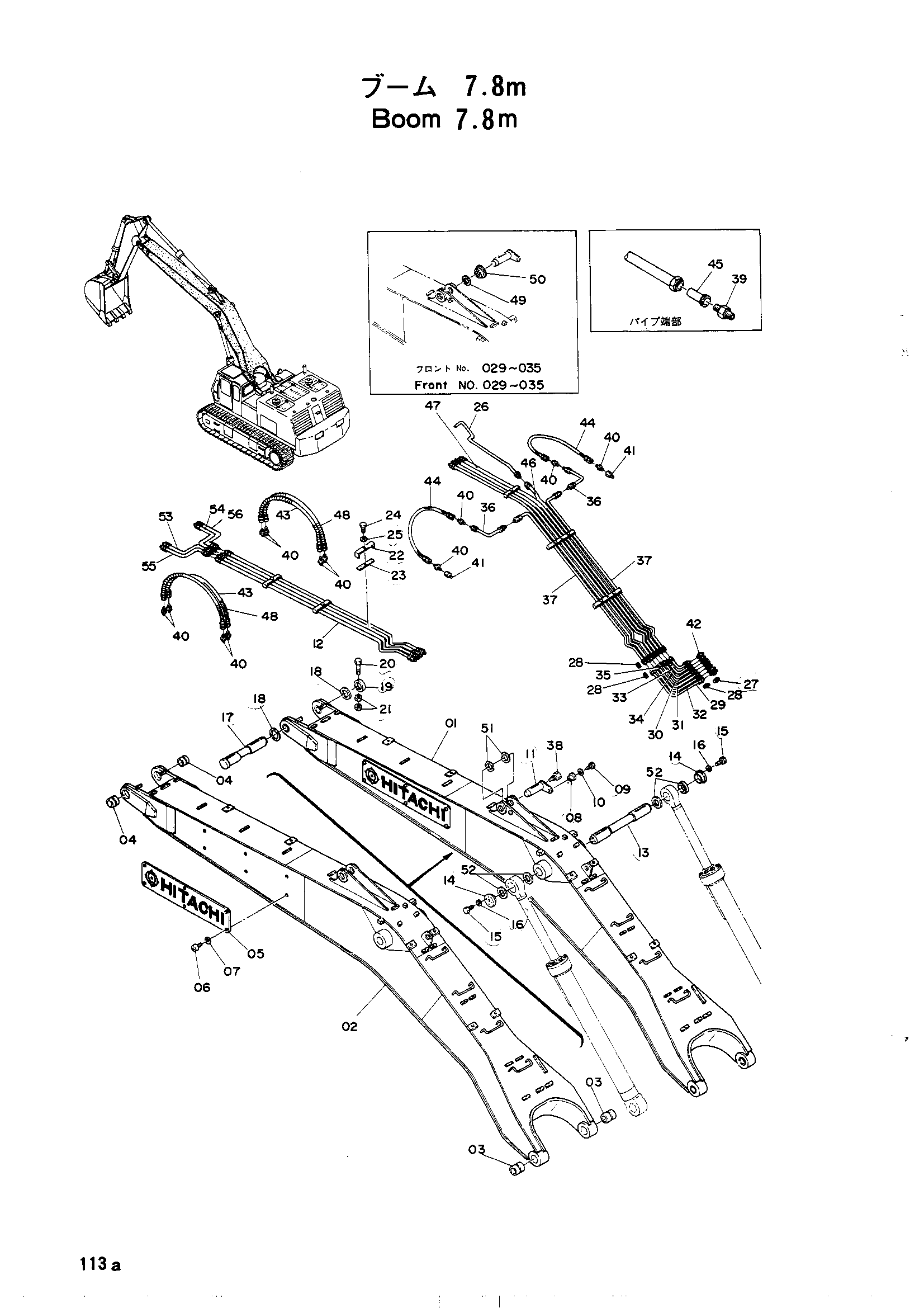

Заводская схема «Стрела (7.8M)» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9016653 | Стрела | 1 |
| 01 | 9403366 | Стрела | 1 |
| 02 | 5000282 | Стрела | 1 |
| 02 | 5000398 | Стрела | 1 |
| 02 | 5500141 замена: 5000282 | Стрела | 1 |
| 03 | 3004521 замена: 4060589 | Втулка | 2 |
| 03 | 4060589 | Втулка | 2 |
| 04 | 4509732 | Втулка | 2 |
| 05 | 1001141 замена: 4072622 | Информационная табличка | 2 |
| 05 | 1500243 | Информационная табличка | 2 |
| 05 | 4072622 | Информационная табличка | 2 |
| 06 | M430613 | Винт | 12 |
| 07 | A590006 | Пружинная шайба | 12 |
| 08 | 4510418 | Проставка | 1 |
| 09 | M112450 | Болт | 1 |
| 10 | A590024 замена: A590924 | Пружинная шайба | 1 |
| 10 | A590924 | Пружинная шайба | 1 |
| 11 | 8007199 | Палец | 1 |
| 11 | 8007361 | Палец | 1 |
| 11 | 8501807 замена: 8007199 | Палец | 1 |
| 12 | 4056608 | Трубка | 4 |
| 12 | 4514848 | Трубка | 4 |
| 13 | 3008378 | Палец | 1 |
| 13 | 3501946 замена: 3008378 | Палец | 1 |
| 14 | 9800567 | Ограничитель | 2 |
| 15 | M122045 | Болт | 8 |
| 16 | A590020 замена: A590920 | Пружинная шайба | 8 |
| 16 | A590920 | Пружинная шайба | 8 |
| 17 | 3502080 | Палец | 1 |
| 18 | 4508452 | Проставка | 2 |
| 19 | 4508454 | Ограничитель | 1 |
| 20 | 4508453 | Болт | 1 |
| 21 | M512016 | Гайка | 2 |
| 22 | 4032158 | Хомут | 8 |
| 23 | 4032159 | Резиновая прокладка | 8 |
| 24 | M111225 | Болт | 8 |
| 25 | A590012 замена: A590912 | Пружинная шайба | 8 |
| 25 | A590912 | Пружинная шайба | 8 |
| 26 | 4032165 | Трубка | 1 |
| 27 | J75281 | Пробка масляный | 1 |
| 28 | J75282 | Пробка масляный | 3 |
| 29 | 4032168 | Трубка | 1 |
| 30 | 4032169 | Трубка | 1 |
| 31 | 4032170 | Трубка | 1 |
| 32 | 4032171 | Трубка | 1 |
| 33 | 4032172 | Трубка | 1 |
| 34 | 4032173 | Трубка | 1 |
| 35 | 4032174 | Трубка | 1 |
| 36 | 4032175 | Трубка | 2 |
| 36 | 4056607 | Трубка | 2 |
| 37 | 4056610 | Трубка | 2 |
| 37 | 4514848 | Трубка | 2 |
| 38 | 4032177 | Штуцер | 1 |
| 39 | 4038673 | Штуцер | 49 |
| 39 | 4038673 | Штуцер | 50 |
| 40 | 4506343 замена: 94-1301 | Адаптер | 12 |
| 40 | 94-1301 | Адаптер | 12 |
| 41 | 4031492 | Адаптер | 2 |
| 42 | J75481 | Штуцер | 11 |
| 43 | 4032176 замена: 4053616 | Резиновый шланг | 4 |
| 43 | 4032176 замена: 4054354 | Резиновый шланг | 4 |
| 43 | 4054354 | Резиновый шланг | 4 |
| 44 | 4512113 | Шланг | 2 |
| 45 | 4026393 | Кольцо | 50 |
| 46 | 4056606 | Трубка | 1 |
| 46 | 4514848 | Трубка | 1 |
| 47 | 4056609 | Трубка | 4 |
| 47 | 4514848 | Трубка | 4 |
| 48 | 4053616 | Защитный кожух | 4 |
| 49 | 4055890 | Проставка | 1 |
| 50 | 9704752 | Проставка | 1 |
| 51 | 4056885 | Проставка | 2 |
| 52 | 4055889 | Проставка | 4 |
| 53 | 4032167 замена: 4067263 | Трубка | 1 |
| 53 | 4032167 замена: 4067264 | Трубка | 1 |
| 53 | 4067264 | Трубка | 1 |
| 53 | 4103374 | Трубка | 1 |
| 54 | 4032167 замена: 4067263 | Трубка | 1 |
| 54 | 4032167 замена: 4067264 | Трубка | 1 |
| 54 | 4067264 | Трубка | 1 |
| 54 | 4103375 | Трубка | 1 |
| 55 | 4032166 замена: 4067264 | Трубка | 1 |
| 55 | 4032166 замена: 4067263 | Трубка | 1 |
| 55 | 4067263 | Трубка | 1 |
| 55 | 4107753 | Трубка | 1 |
| 56 | 4032166 замена: 4067264 | Трубка | 1 |
| 56 | 4032166 замена: 4067263 | Трубка | 1 |
| 56 | 4067263 | Трубка | 1 |
| 56 | 4107754 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
