Пилотные гидролинии (NO.1) — HITACHI UH20

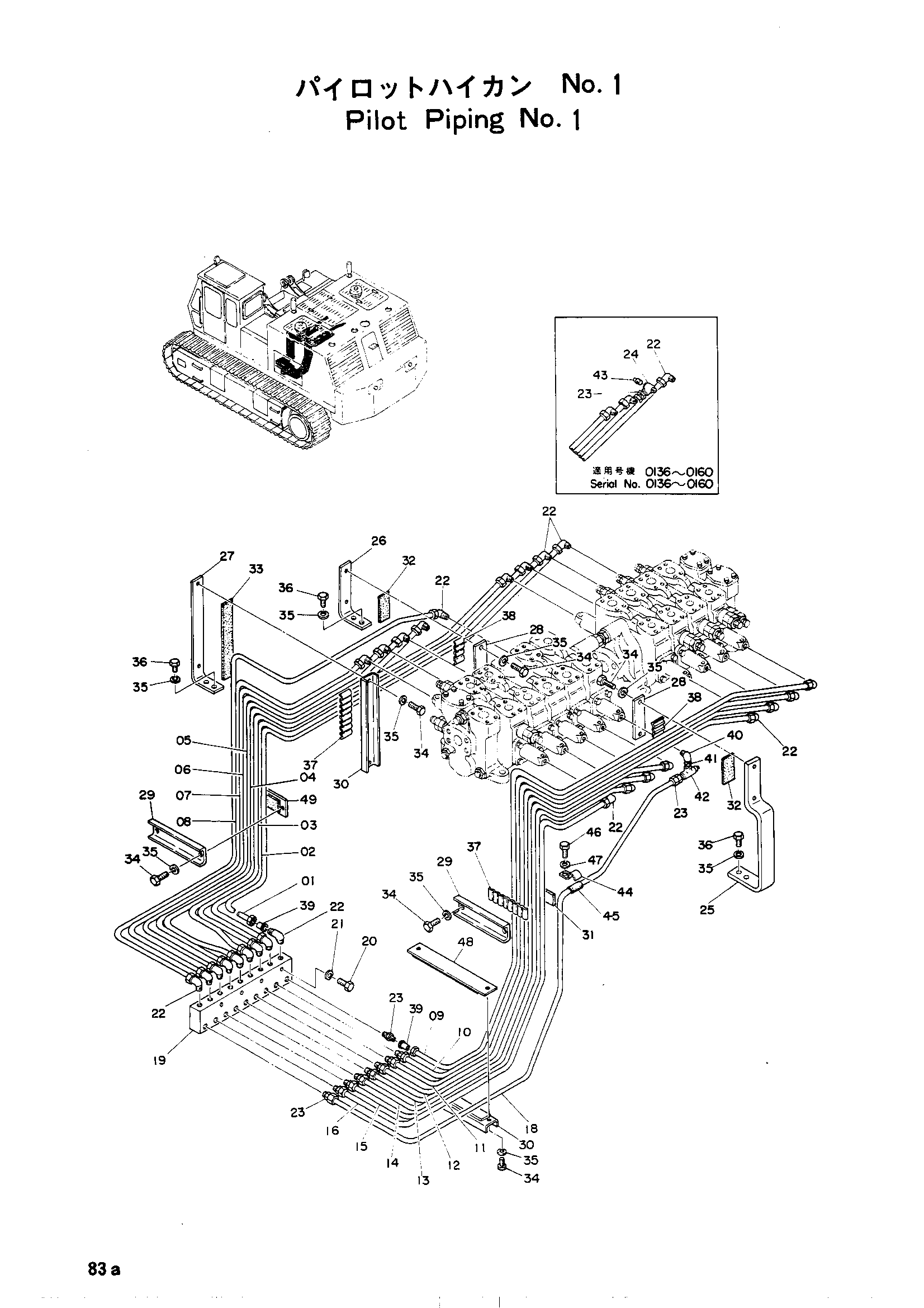

Заводская схема «Пилотные гидролинии (NO.1)» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2501201 | Трубка | 1 |
| 02 | 2501202 | Трубка | 1 |
| 02 | 2501202 | Трубка | 1 |
| 03 | 2501203 | Трубка | 1 |
| 04 | 2501204 | Трубка | 1 |
| 05 | 2501205 | Трубка | 1 |
| 06 | 2501206 | Трубка | 1 |
| 07 | 2501207 | Трубка | 1 |
| 08 | 2501208 | Трубка | 1 |
| 09 | 2501193 | Трубка | 1 |
| 10 | 2501194 | Трубка | 1 |
| 10 | 2501194 | Трубка | 1 |
| 11 | 2501195 | Трубка | 1 |
| 12 | 2501196 | Трубка | 1 |
| 13 | 2501197 | Трубка | 1 |
| 14 | 2501198 | Трубка | 1 |
| 15 | 2501199 | Трубка | 1 |
| 16 | 2501200 | Трубка | 1 |
| 17 | 2501469 | Трубка | 1 |
| 18 | 2004197 | Трубка | 1 |
| 19 | 3502375 | Коллектор | 1 |
| 20 | M111032 | Болт | 4 |
| 21 | A590910 | Пружинная шайба | 4 |
| 22 | 4507112 | Угловой штуцер | 25 |
| 23 | 4507113 | Штуцер | 11 |
| 24 | 4041423 | Тройник | 1 |
| 25 | 4054031 | Кронштейн | 1 |
| 25 | 4514056 | Кронштейн | 1 |
| 26 | 4054029 | Кронштейн | 1 |
| 26 | 4511491 | Кронштейн | 1 |
| 27 | 4054030 | Кронштейн | 1 |
| 27 | 4514838 | Кронштейн | 1 |
| 28 | 4054024 | Хомут | 2 |
| 28 | 4511910 | Пластина | 2 |
| 29 | 4054025 | Хомут | 1 |
| 29 | 4054025 | Хомут | 2 |
| 29 | 4511911 | Пластина | 1 |
| 30 | 4054026 | Хомут | 1 |
| 30 | 4054026 | Хомут | 2 |
| 30 | 4514838 | Пластина | 1 |
| 31 | 4511507 | Резиновая прокладка | 1 |
| 32 | 4511511 | Резиновая прокладка | 2 |
| 33 | 4514836 | Резиновая прокладка | 1 |
| 34 | M111032 | Болт | 8 |
| 34 | M111032 | Болт | 12 |
| 35 | A590910 | Пружинная шайба | 14 |
| 35 | A590910 | Пружинная шайба | 18 |
| 36 | M111020 | Болт | 6 |
| 37 | 4511941 | Хомут трубки | 2 |
| 38 | 4511940 | Хомут трубки | 2 |
| 39 | 4026393 | Кольцо: инсатй | 36 |
| 40 | 94-0630 | Угловой штуцер | 1 |
| 41 | 94-1701 | Адаптер | 1 |
| 42 | 94-0660 | Тройник | 1 |
| 43 | 94-2022 | Пробка | 2 |
| 44 | 4032160 | Хомут | 1 |
| 45 | 4032161 | Манжета | 1 |
| 46 | M111225 | Болт | 1 |
| 47 | A590912 | Пружинная шайба | 1 |
| 48 | 4065438 | Кронштейн | 1 |
| 49 | 4065439 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
