Разгрузка гидроцилиндр [одинарный тип](ковш 2.6) — HITACHI UH20

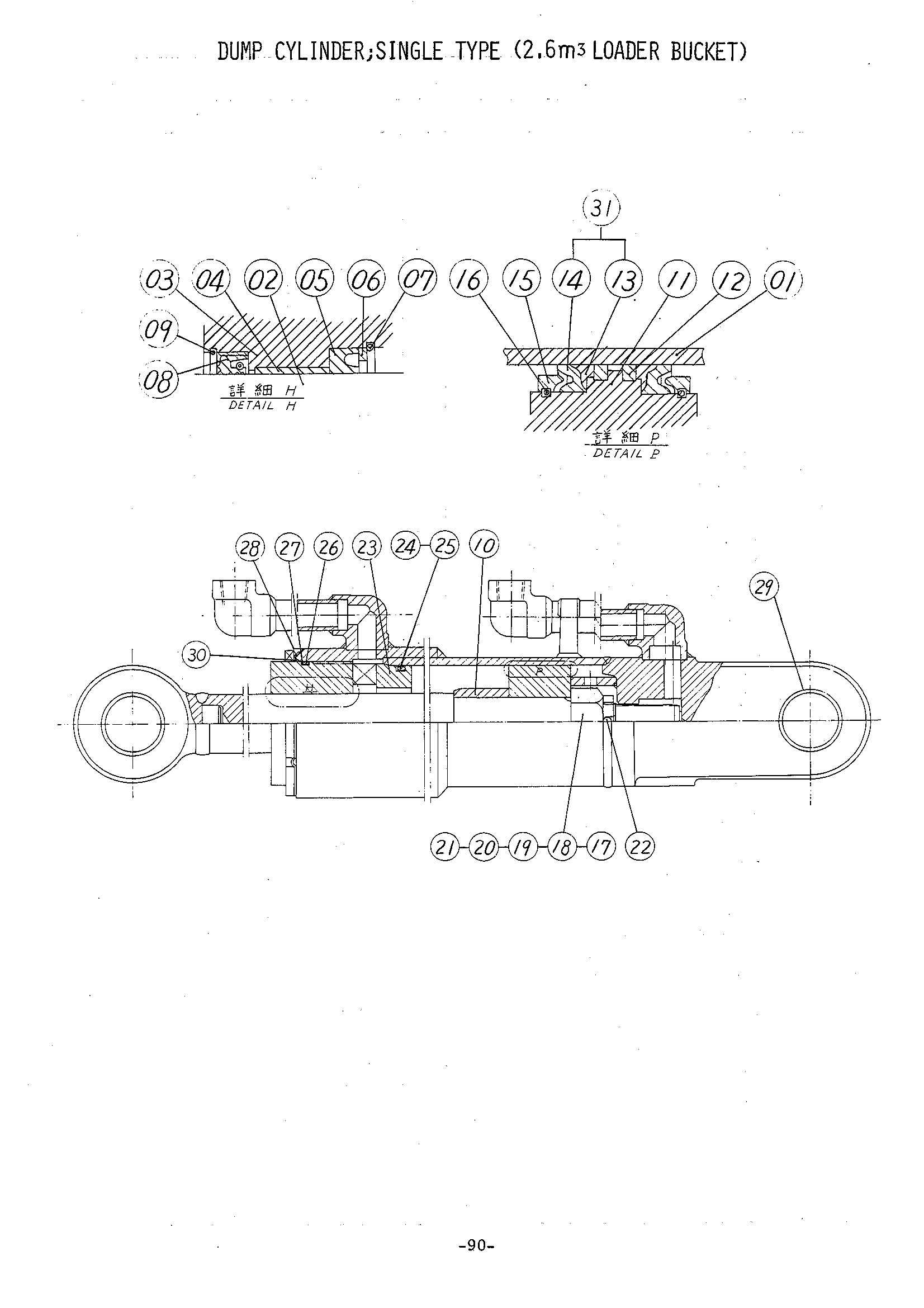

Заводская схема «Разгрузка гидроцилиндр [одинарный тип](ковш 2.6)» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI UH20](/catalog-drawings/f8/f8c224df-6035-44e5-9af7-96ba28fb03ba.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4040117 замена: 4056827 | Гидроцилиндр разгрузка | 1 | |
| 4056286 | Гидроцилиндр разгрузка | 1 | |
| 01 | 4059435 | Гидроцилиндр трубка | 1 |
| 01 | 4061811 | Кйл.тубе | 1 |
| 02 | 4059433 | Поршень | 1 |
| 02 | 4061812 | Шток поршня | 1 |
| 03 | 4033969 | Головка блока цилиндров | 1 |
| 03 | 4061814 | Головка блока цилиндров | 1 |
| 03 | 4099008 | Головка блока цилиндров | 1 |
| 04 | 988681 | Втулка | 1 |
| 05 | 4092195 | У-ринг | 1 |
| 05 | 4509736 замена: 4092195 | У-ринг | 1 |
| 05 | 4509736 замена: 4092195 | У-ринг | 1 |
| 06 | 4508148 | Манжета головка | 1 |
| 06 | 988683 замена: 4508148 | Кольцо | 1 |
| 07 | 4508147 | Кольцо фиксатор | 1 |
| 07 | 988682 замена: 4508147 | Стопорное кольцо | 1 |
| 08 | 4092194 | Грязесъёмное кольцо | 1 |
| 08 | 989214 | Масляное уплотнение | 1 |
| 09 | 4502167 | Стопорное кольцо | 1 |
| 10 | 4033970 | Кольцо амортизатор | 1 |
| 10 | 4061815 | Кольцо амортизатор | 1 |
| 11 | 4039652 | Поршень | 1 |
| 12 | 4504586 | Поршневое кольцо | 2 |
| 13 | 951846 замена: 4092193 | Нейлоновый хеел | 1 |
| 14 | 996169 замена: 4092193 | У-ринг | 1 |
| 15 | 996170 | Держатель | 2 |
| 16 | 4510850 | Ограничитель | 2 |
| 17 | 4004673 | Гайка | 1 |
| 18 | 4004669 | Регулировочная шайба | 1 |
| 19 | 4004670 | Регулировочная шайба | 1 |
| 20 | 4004671 | Регулировочная шайба | 1 |
| 21 | 4004672 | Регулировочная шайба | 1 |
| 22 | 4004674 | Шплинт | 1 |
| 23 | 4033971 | Проставка | 1 |
| 23 | 4061813 | Проставка | 1 |
| 24 | 4039653 | Опорное кольцо | 1 |
| 24 | 4061818 замена: 4068627 | Опорное кольцо | 1 |
| 24 | 4061818 замена: 4068627 | Опорное кольцо | 1 |
| 24 | 4068627 | Опорное кольцо | 1 |
| 25 | 4039654 замена: 4068632 | Уплотнительное кольцо | 1 |
| 25 | 4039654 замена: 4068632 | Уплотнительное кольцо | 1 |
| 25 | 4068632 | Уплотнительное кольцо | 1 |
| 26 | 4061817 замена: 40686626 | Ринг-о | 1 |
| 26 | 4061817 замена: 40686626 | Ринг-о | 1 |
| 26 | 4068626 | Уплотнительное кольцо | 1 |
| 26 | 4510855 | Уплотнительное кольцо | 1 |
| 27 | 4510854 | Опорное кольцо | 1 |
| 28 | 4068625 | Стопорная шайба | 1 |
| 28 | 4510856 замена: 4068625 | Стопорная шайба | 1 |
| 29 | 4039655 | Втулка | 2 |
| 29 | 4061819 | Втулка | 2 |
| 30 | 4061816 замена: 4068628 | Уплотнительное кольцо | 1 |
| 30 | 4068628 | Уплотнительное кольцо | 1 |
| 31 | 4092193 | У-ринг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
