Линкаге <погрузчик> — HITACHI UH20

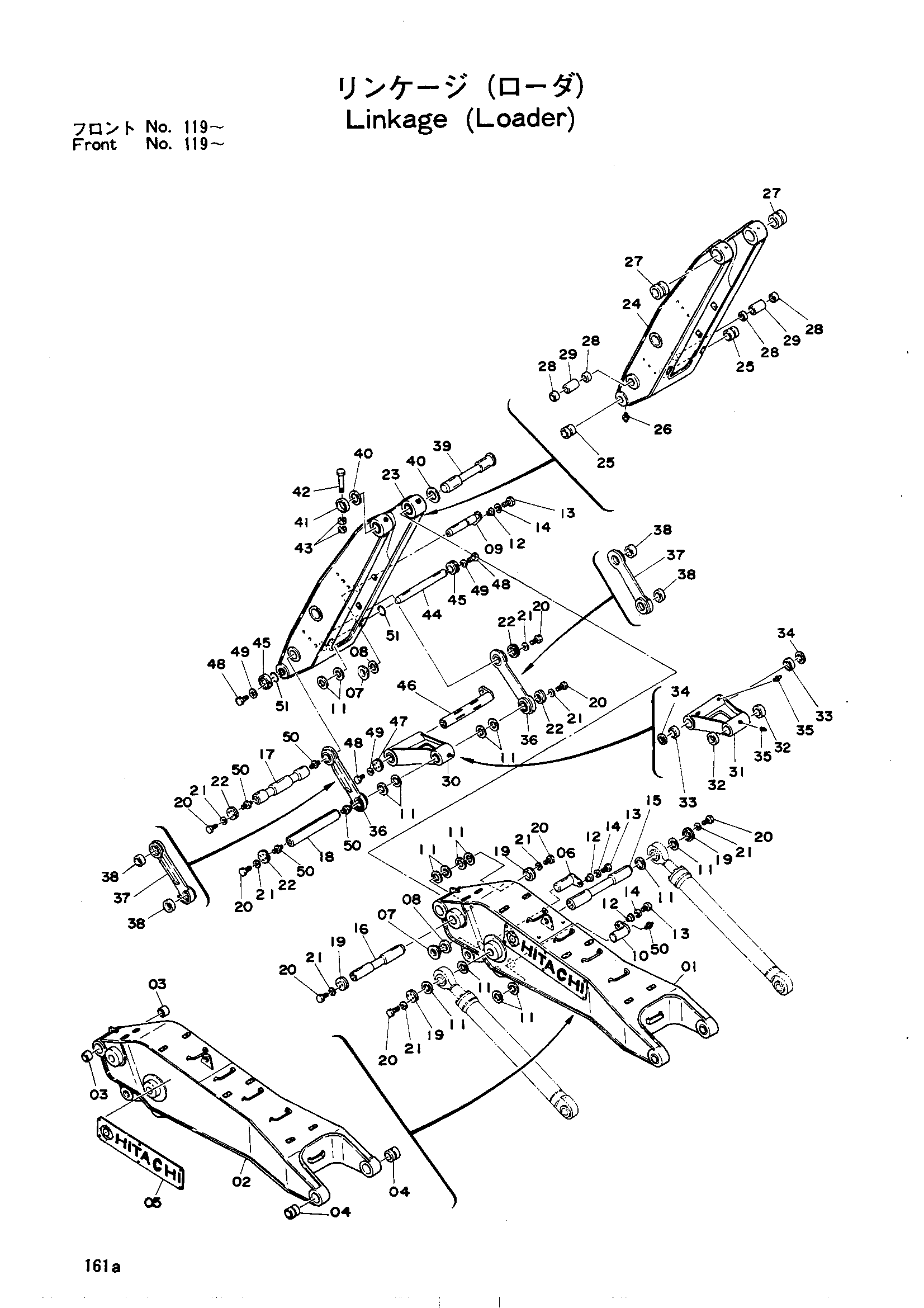

Заводская схема «Линкаге <погрузчик>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9030153	Стрела	1
02	5000835	Стрела	1
03	4094308	Втулка	2
04	4060589	Втулка	2
05	4072622	Пластина информационный	2
06	8007362	Палец	1
07	9704752	Пластина	2
08	4055890	Пластина	2
09	8015381	Палец	1
10	8007198	Палец	1
11	4055889	Пластина	16
12	4510418	Проставка	3
13	M112450	Болт	3
14	A590924	Пружинная шайба	3
15	3008378	Палец	1
16	3008442	Палец	1
17	3008377	Палец	1
18	3015940	Палец	1
19	9800567	Ограничитель	4
20	M112045	Болт	32
21	A590920	Пружинная шайба	32
22	4094291	Ограничитель	4
23	9025425	Рукоять	1
24	6002884	Рукоять	1
25	4094300	Втулка	2
26	J75481	Штуцер	2
27	4094301	Втулка	2
28	4094295	Втулка	4
29	4094302	Трубка	2
30	9030155	Тяга A	1
31	7007753	Ринк A	1
32	4509732	Втулка	2
33	4091039	Втулка	2
34	4094309	Пылезащитное уплотнение	2
35	J75481	Штуцер	3
36	9030154	Тяга B	2
37	8015380	Тяга B	1
38	4094295	Втулка	2
39	3015939	Палец	1
40	4094293	Проставка	2
41	4094292	Ограничитель	1
42	4094294	Болт	1
43	M512016	Гайка	2
44	3015938	Палец	1
45	9708411	Ограничитель	2
46	8012643	Палец	1
47	9710222	Ограничитель	1
48	M121640	Болт	12
49	A590916	Пружинная шайба	12
50	J75481	Штуцер	5
51	4082143	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
