Ходовой трансмиссия — HITACHI UH20

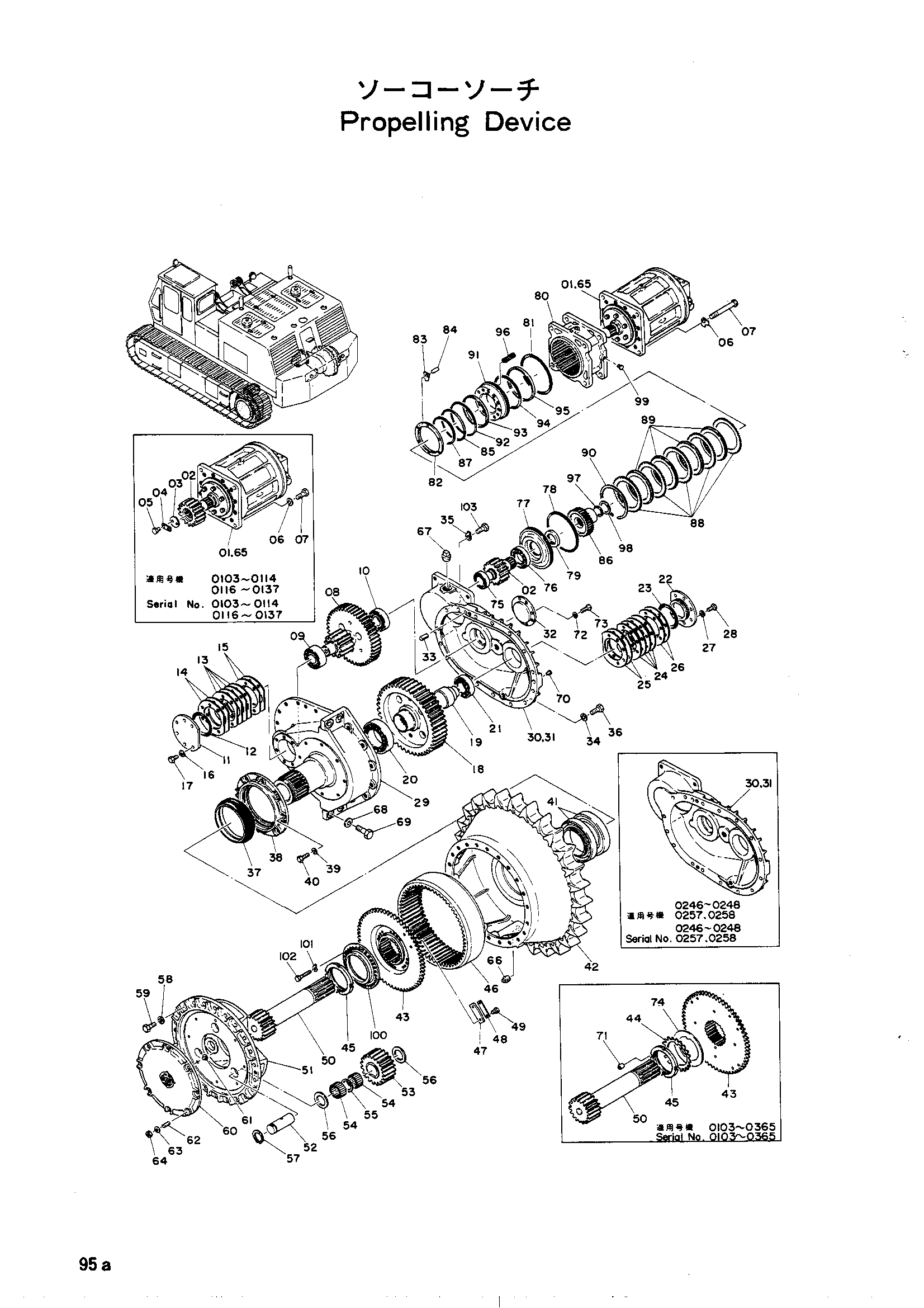

Заводская схема «Ходовой трансмиссия» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9013309	Устройство ходовой в сборе	1
	9013309	Устройство ходовой в сборе	1
	9402872	Устройство ходовой в сборе	1
	9402872	Устройство ходовой в сборе	1
01	4037417	Гидромотор плунжер (правый)	1
01	4037417	Гидромотор плунжер (правый)	1
01	4507879	Гидромотор плунжер (правый)	1
01	4507879	Гидромотор плунжер (правый)	1
02	3005003	Схафт.геар	2
02	3005003	Схафт.геар	2
02	3501784	Шестерня 1	2
02	3501784	Шестерня 1	2
03	4507871	Шайба	2
03	4507871	Шайба	2
04	X4832	Платер блокировка	2
04	X4832	Платер блокировка	2
05	M111020	Болт	4
05	M111020	Болт	4
06	3003539	Шайба тонгуед	8
06	3003539	Шайба тонгуед	8
06	A590020 замена: A590920	Пружинная шайба	8
06	A590020	Пружинная шайба	8
07	3003538	Болт	8
07	3003538	Болт	8
07	M112056	Болт	8
07	M112056	Болт	8
08	2003423	Вал противовес	2
08	2003423	Вал противовес	2
08	2500816	Вал противовес	2
08	2500816	Вал противовес	2
09	4510121	Подшипник. спх.рол.	2
10	4507867	Подшипник. спх.рол.	2
11	3500144	Крышка A	2
12	A810125	Уплотнительное кольцо	2
13	4510199	Регулировочная шайба0.1	8
14	4501000	Регулировочная шайба0.5	2
14	4501000	Регулировочная шайба0.5	2
15	4510198	Регулировочная шайба1.0	2
15	4510198	Регулировочная шайба1.0	4
16	A590012 замена: A590912	Пружинная шайба	12
16	A590912	Пружинная шайба	12
17	M111232	Болт	12
18	2003085 замена: 7003501	Шестерня 4	2
18	7003501	Шестерня 4	2
19	3005004	Палец	2
19	3005004	Палец	2
19	4507873	Палец	2
19	4507873	Палец	2
20	4507868	Подшипник. спх.рол.	2
21	4507867	Подшипник. спх.рол.	2
22	3500144	Крышка A	2
23	A810125	Уплотнительное кольцо	2
24	4510199	Регулировочная шайба0.1	8
25	4501000	Регулировочная шайба0.5	2
25	4501000	Регулировочная шайба0.5	4
26	4510198	Регулировочная шайба1.0	2
26	4510198	Регулировочная шайба1.0	4
27	A590012 замена: A590912	Пружинная шайба	12
27	A590912	Пружинная шайба	12
28	M111232	Болт	12
29	6001341	Корпус	2
29	6500552 замена: M122701	Корпус	2
29	6500552 замена: 6001341	Корпус	2
30	1001101	Крышка(левый)	1
30	1001101	Крышка(левый)	1
30	1001101	Крышка(левый)	1
30	1001101	Крышка(левый)	1
30	1002660 замена: 1001101	Крышка(левый)	1
30	1002660	Крышка(левый)	1
30	1002660	Крышка(левый)	1
30	1500251	Крышка(левый)	1
30	1500251	Крышка(левый)	1
31	1001102	Крышка(правый)	1
31	1001102	Крышка(правый)	1
31	1001102	Крышка(правый)	1
31	1001102	Крышка(правый)	1
31	1002661 замена: 1001102	Крышка(правый)	1
31	1002661	Крышка(правый)	1
31	1002661	Крышка(правый)	1
31	1500252	Крышка(правый)	1
31	1500252	Крышка(правый)	1
32	3005387	Крышка	2
32	3005387	Крышка	2
32	4507874	Пробка	2
32	4507874	Пробка	2
33	427156	Палец довел	4
34	A590020 замена: A590920	Пружинная шайба	28
34	A590920	Пружинная шайба	28
35	A590420	Шайба	4
36	M112050	Болт	28
37	4059483	Комплект уплотнений	2
37	939866 замена: 4059483	Уплотнение группа	2
38	3501795	Опора	2
39	A590012 замена: A590912	Пружинная шайба	16
39	A590912	Пружинная шайба	16
40	M111232	Болт	16
41	4507870	Подшипник. тапер каток	2
42	1500300	Звёздочка	2
43	7002913	HUB	2
43	7008947	HUB	2
43	7501145	HUB	2
44	4044272	Шайба подшипник.	2
44	4507872	Шайба подшипник.	2
45	3018421	Гайка подшипник	2
45	4081552	Гайка подшипник	2
45	4507866 замена: 4081552	Гайка подшипник	2
45	4507866	Гайка подшипник	2
46	3501785	Коронная шестерня	2
47	4507839	Шайба	8
48	496336	Стопорная пластина	8
49	M111020	Болт	16
50	2500817	Солнечная шестерня	2
51	2500821	Водило	2
52	3501793	Палец	6
53	3501786	Планетарная шестерня	6
54	4507869	Подшипник неедле	396
55	4507876	Проставка	6
56	4507875	Проставка	12
57	991347	Стопорное кольцо	6
58	A590020 замена: A590920	Пружинная шайба	44
58	A590920	Пружинная шайба	44
59	M112050	Болт	44
60	2500820	Крышка	2
61	495826	Бобышка	2
62	M411232	Болт шпилька	16
63	A590012 замена: A590912	Пружинная шайба	16
63	A590912	Пружинная шайба	16
64	M511210	Гайка	16
65	4037418	Гидромотор плунжер (левый)	1
65	4037418	Гидромотор плунжер (левый)	1
65	4511742	Гидромотор плунжер (левый)	1
65	4511742	Гидромотор плунжер (левый)	1
66	J75210	Пробка масляный	6
67	J75214	Пробка	2
67	J75214	Пробка	2
67	J75214	Пробка	2
68	4511333	Шайба	8
69	M122701	Болт	8
69	M122771	Болт	8
70	425176	Пробка	10
71	4044185	Палец довел	2
71	4044185	Палец довел	2
71	4044185	Палец довел	2
72	A590912	Пружинная шайба	12
72	A590912	Пружинная шайба	12
73	M111236	Болт	12
73	M111236	Болт	12
74	4044271	Шайба	2
75	4036163	Подшипник. каток	2
75	4036163	Подшипник. каток	2
76	4035274	Подшипник. каток	2
76	4035274	Подшипник. каток	2
77	3004607	Фиксатор C	2
77	3004607	Фиксатор C	2
78	A810230	Уплотнительное кольцо	2
78	A810230	Уплотнительное кольцо	2
79	4037462	Масляное уплотнение	2
79	4037462	Масляное уплотнение	2
80	1000738	Пластина B	2
80	1000738	Пластина B	2
81	A810230	Уплотнительное кольцо	2
81	A810230	Уплотнительное кольцо	2
82	3003530	Пластина схифт	2
82	3003530	Пластина схифт	2
83	3003531	Штанга	12
83	3003531	Штанга	12
84	J400420	Палец довел	12
84	J400420	Палец довел	12
85	3003532	Кольцо A	2
85	3003532	Кольцо A	2
86	3004606	Муфта	2
86	3004606	Муфта	2
87	3003533	Стопорное кольцо	2
87	3003533	Стопорное кольцо	2
88	2002286	Пластина центральный	10
88	2002286	Пластина центральный	10
89	2002287	Пластина фрикционный	8
89	2002287	Пластина фрикционный	8
90	3003534	Стопорное кольцо	2
90	3003534	Стопорное кольцо	2
91	2002288	Поршень	2
91	2002288	Поршень	2
92	4043906	Уплотнительное кольцо	2
92	4043906	Уплотнительное кольцо	2
93	4036171	Кольцо B	2
93	4036171	Кольцо B	2
94	4043905	Уплотнительное кольцо	2
94	4043905	Уплотнительное кольцо	2
95	4036170	Кольцо C	2
95	4036170	Кольцо C	2
96	3003537	Пружина	24
96	3003537	Пружина	24
97	4039772	Стопорное кольцо	2
97	4039772	Стопорное кольцо	2
98	4033355	Проставка	2
98	4033355	Проставка	2
99	J75281	Пробка масляный	4
99	J75281	Пробка масляный	4
100	3018422	Ограничитель	2
101	D42369	Шайба тонгуед	16
102	M111025	Болт	16
103	M112045	Болт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
