Рама — HITACHI UH20

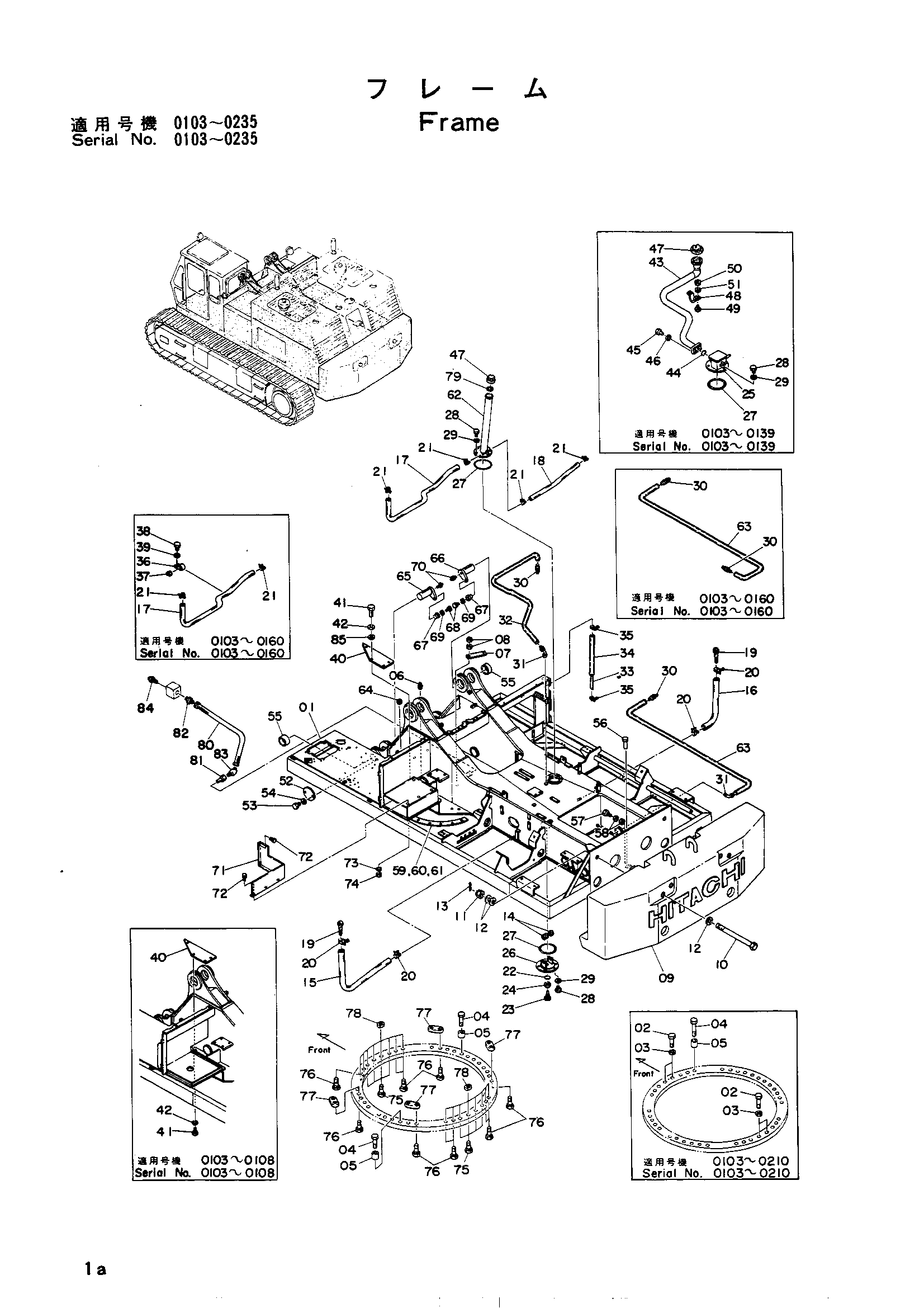

Заводская схема «Рама» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5000413	Рама основной	1
01	5500121	Рама основной	1
02	M122771	Болт	4
03	4511333	Шайба	4
04	M122701	Болт	15
04	M122701	Болт	35
05	4511723	Проставка	15
05	4511723	Проставка	35
06	J75220	Пробка масляный	1
07	4504285	Тяга	1
08	M501613	Гайка	2
09	1500257	Противовес	1
10	4058328	Болт	2
10	4511959	Болт	2
11	4508937	Корончатая гайка	2
12	A590145	Шайба	6
13	A768080	Шплинт	2
14	499682	Фильтр	2
15	4061410	Шланг	1
15	4511960	Трубка	1
16	4061409	Шланг	1
16	4511961	Трубка	1
17	4061408	Шланг	1
17	4514679 замена: 4061408	Трубка	1
18	4061407	Шланг	1
18	4511963 замена: 4061407	Трубка	1
19	4053152	Трубка топливный	2
19	487037	Соединение проушина	2
20	4514700	Хомут шланга	4
20	487038	Хомут	4
21	4514700	Хомут шланга	4
21	968801	Хомут шланга	4
22	954495	Уплотнительное кольцо	1
23	453142	Пробка дренажный	1
24	453143	Манжета резиновый	1
25	7501686	Крышка	1
26	8007570	Крышка	1
26	8501578	Крышка	1
27	A810165	Уплотнительное кольцо	2
27	A810170	Уплотнительное кольцо	2
28	M111025	Болт	12
29	A590010 замена: A592910	Пружинная шайба	12
29	A590910	Пружинная шайба	12
30	969198	Адаптер	2
30	969198	Адаптер	3
31	4501785	Угловой штуцер	1
31	4501785	Угловой штуцер	2
32	4504271	Трубка	1
32	4507667	Трубка	1
33	4035228	Скале	1
33	4058237	Скале	1
33	4508962	Скале	1
34	4058236	Трубка	1
34	4505911	Трубка	1
35	4508575	Хомут трубки	2
35	968801	Хомут шланга	2
36	499315	Зажим	4
37	929040	Кусхон	4
38	M200613	Болт	4
39	A590006 замена: A590906	Пружинная шайба	4
40	4036179	Пластина	1
40	4511832	Пластина	1
41	M101014	Болт	4
41	M111025	Болт	4
42	A590010 замена: A590910	Пружинная шайба	4
42	A590910	Пружинная шайба	4
43	7501687	Трубка	1
44	A811055	Уплотнительное кольцо	1
45	M111036	Болт	4
46	A590010	Пружинная шайба	4
47	3502384	Колпачок	1
48	4000908	Хомут трубки	1
49	M111025	Болт	2
50	M501008	Гайка	2
51	A590010	Пружинная шайба	2
52	4511834	Пластина	1
53	M200613	Болт	2
54	A590006 замена: A590906	Пружинная шайба	2
54	A590906	Пружинная шайба	2
55	4508444	Втулка	4
56	4513386	Палец	1
57	M111256	Болт	1
58	M501210	Гайка	1
58	M501210	Гайка	2
59	3005580	Регулировочная шайба (0.6MM)	1
60	3005579	Регулировочная шайба(0.8MM)	1
61	3005578	Регулировочная шайба(1.0MM)	1
62	7003165	Трубка	1
62	8007647	Трубка	1
63	4507667	Трубка	1
63	4512010	Трубка	1
64	998720	Резиновая втулка	1
65	8007198	Палец	2
65	8501976	Палец	2
66	8501976	Палец	2
67	4510418	Проставка	4
68	M112450	Болт	4
69	A590024 замена: A590924	Пружинная шайба	4
69	A590924	Пружинная шайба	4
70	J75481	Штуцер	4
71	2005931	Ящик для инструментов	1
72	M111016	Болт	7
73	M590910	Пружинная шайба	7
74	M501008	Гайка	7
75	4073650	Болт	8
76	4073651	Болт	16
77	4073652	Гайка	4
78	4073653	Гайка	16
79	4059616	Манжета	1
80	4043584	Резиновый шланг	1
81	4031492	Адаптер.с	1
82	94-1301	Адаптер	1
83	94-1501	Адаптер	1
84	J75481	Штуцер	1
85	489364	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
