Гидроцилиндр рукояти <погрузчик> — HITACHI UH20

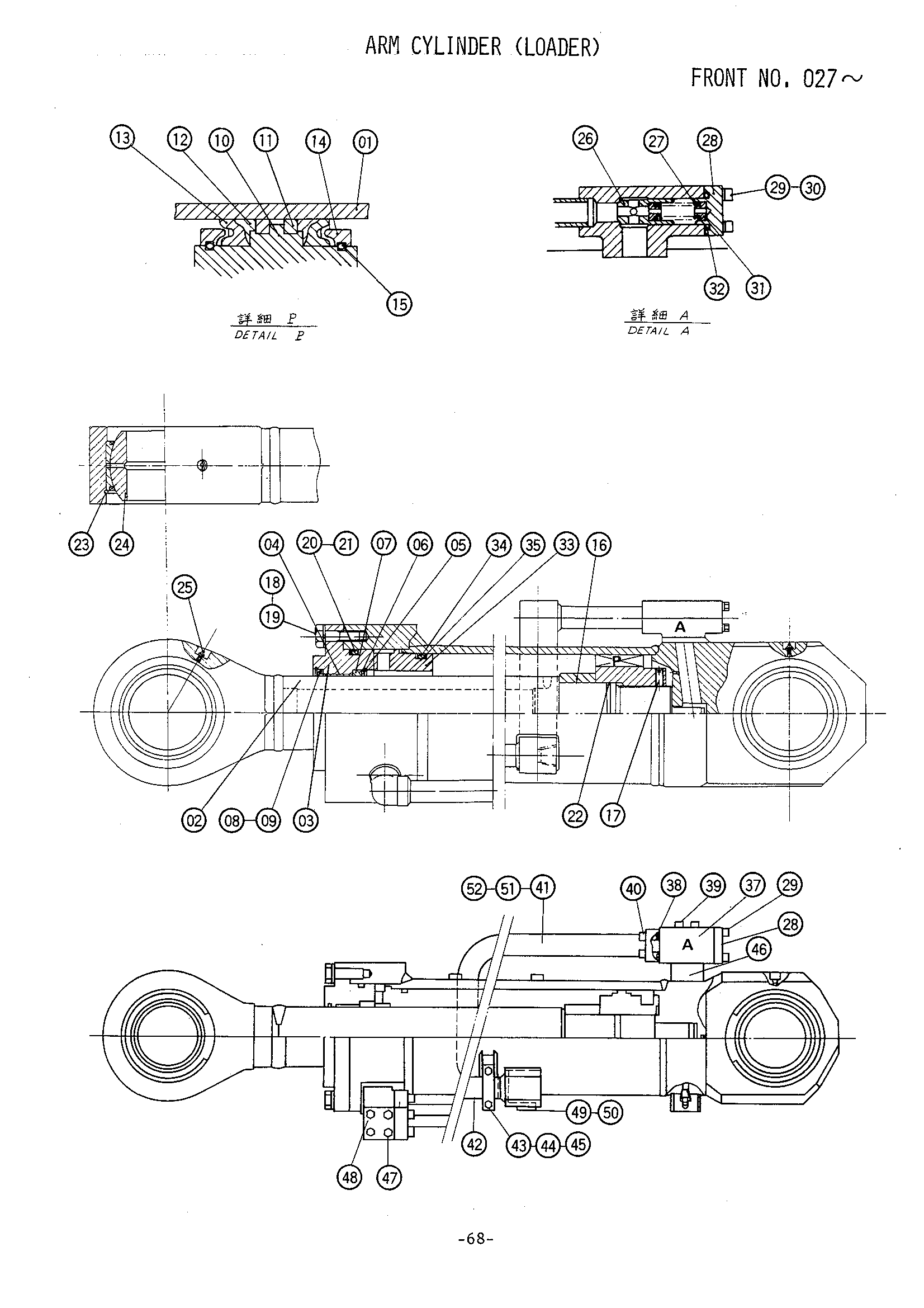

Заводская схема «Гидроцилиндр рукояти <погрузчик>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3015387 замена: 3017132 | Гидроцилиндр рукоять | 1 | |
| 3017132 замена: 30192132 | Гидроцилиндр рукоять | 1 | |
| 3020622 | Гидроцилиндр рукоять | 1 | |
| 4056291 замена: 3015387 | Гидроцилиндр рукоять | 1 | |
| 01 | 0144801 замена: 0144901 | Гидроцилиндр трубка | 1 |
| 01 | 0144801 замена: 0144903 | Гидроцилиндр трубка | 1 |
| 01 | 0144801 замена: 0144904 | Гидроцилиндр трубка | 1 |
| 01 | 0144801 замена: 0144905 | Гидроцилиндр трубка | 1 |
| 01 | 0144801 замена: 0144906 | Гидроцилиндр трубка | 1 |
| 01 | 0144801 замена: 4035037 | Гидроцилиндр трубка | 1 |
| 01 | 0144901 | Гидроцилиндр трубка | 1 |
| 01 | 4061772 замена: 0144801 | Гидроцилиндр трубка | 1 |
| 01 | 4061772 замена: 0144802 | Гидроцилиндр трубка | 1 |
| 01 | 4061772 замена: 0144803 | Гидроцилиндр трубка | 1 |
| 01 | 4061772 замена: 0144804 | Гидроцилиндр трубка | 1 |
| 01 | 4061772 замена: 0144806 | Гидроцилиндр трубка | 1 |
| 01 | 4061772 замена: 0144807 | Гидроцилиндр трубка | 1 |
| 01 | 4061772 замена: 0144808 | Гидроцилиндр трубка | 1 |
| 01 | 4061772 замена: 0144809 | Гидроцилиндр трубка | 1 |
| 01 | 4061772 замена: 4034658 | Гидроцилиндр трубка | 1 |
| 01 | 4061772 замена: M111250 | Гидроцилиндр трубка | 1 |
| 01 | 4061772 замена: M341236 | Гидроцилиндр трубка | 1 |
| 01 | 4061772 замена: M341245 | Гидроцилиндр трубка | 1 |
| 01 | 4061772 замена: M341290 | Гидроцилиндр трубка | 1 |
| 02 | 4061773 | Поршень шток | 1 |
| 03 | 0144902 замена: 0161202 | Головка блока цилиндров | 1 |
| 03 | 0144902 замена: 0162001 | Головка блока цилиндров | 1 |
| 03 | 0144902 замена: 0162006 | Головка блока цилиндров | 1 |
| 03 | 0162001 | Головка блока цилиндров | 1 |
| 03 | 4033973 | Головка блока цилиндров | 1 |
| 03 | 4091813 | Головка блока цилиндров | 1 |
| 04 | 4505950 | Втулка | 1 |
| 05 | 4505953 | Стопорное кольцо | 1 |
| 06 | 4505952 | Манжета | 1 |
| 07 | 4069711 | У-ринг | 1 |
| 07 | 4505951 замена: 4069711 | У-ринг | 1 |
| 07 | 4505951 замена: 4069711 | У-ринг | 1 |
| 08 | 0161202 | Грязесъёмное кольцо | 1 |
| 08 | 4042954 | Грязесъёмное кольцо | 1 |
| 08 | 4505954 | Грязесъёмное кольцо | 1 |
| 09 | 0162006 | Стопорное кольцо | 1 |
| 09 | 4505955 | Стопорное кольцо | 1 |
| 10 | 0162002 | Поршень | 1 |
| 10 | 4061774 замена: 0162002 | Поршень | 1 |
| 10 | 4061774 замена: 0162003 | Поршень | 1 |
| 10 | 4061774 замена: 0162003 | Поршень | 1 |
| 10 | 4061774 замена: 0162004 | Поршень | 1 |
| 10 | 4061774 замена: 0162005 | Поршень | 1 |
| 11 | 4033975 | Поршневое кольцо | 2 |
| 12 | 4039602 замена: 0105707 | Хеел нейлоновый | 1 |
| 13 | 4039603 замена: 0105707 | У-ринг | 1 |
| 14 | 0162003 | Держатель у-ринг | 1 |
| 14 | 4039604 | Держатель у-ринг | 1 |
| 15 | 4039605 | Ограничитель | 2 |
| 16 | 4061780 | Кольцо амортизатор | 1 |
| 17 | 0162005 | Винт | 1 |
| 17 | 4061775 | Винт | 1 |
| 17 | 4061783 | Винт | 1 |
| 18 | 4059386 | Пружинная шайба | 12 |
| 18 | 4061805 замена: 4061805 | Пружинная шайба | 12 |
| 19 | 4039606 | Болт | 12 |
| 20 | 4039609 | Уплотнительное кольцо | 1 |
| 21 | 4039610 | Опорное кольцо | 1 |
| 21 | 4091811 | Опорное кольцо | 1 |
| 23 | 4045607 | Стопорное кольцо | 2 |
| 24 | 4045614 | Втулка спхерикал | 2 |
| 25 | J75481 | Штуцер | 2 |
| 26 | 0144803 | Клапан | 1 |
| 26 | 4063810 | Клапан | 1 |
| 27 | 0144804 | Пружина | 1 |
| 27 | 4063806 | Пружина | 1 |
| 28 | 4063808 | Пробка | 1 |
| 29 | 4061781 | Болт | 4 |
| 29 | M341236 | Болт с внутренним шестигранником | 4 |
| 30 | A590912 | Пружинная шайба | 4 |
| 31 | 4063807 | Направляющая пружины | 2 |
| 32 | 4061776 | Уплотнительное кольцо | 1 |
| 33 | 4033976 | Проставка | 1 |
| 34 | 4039611 | Уплотнительное кольцо | 1 |
| 35 | 4061803 | Опорное кольцо | 2 |
| 36 | 0105707 | У-ринг | 2 |
| 36 | 0161603 | У-ринг | 2 |
| 37 | 0144802 | Клапан корпус | 1 |
| 38 | 4034658 замена: 4035037 | Уплотнительное кольцо | 3 |
| 38 | 4035037 | Уплотнительное кольцо | 5 |
| 39 | 0144904 | Болт с внутренним шестигранником | 4 |
| 39 | M341290 | Болт с внутренним шестигранником | 4 |
| 40 | 0144806 | Трубка | 1 |
| 40 | 0144905 | Трубка | 1 |
| 40 | M341245 | Болт с внутренним шестигранником | 8 |
| 42 | 0144807 | Трубка | 1 |
| 42 | 0144906 | Трубка | 1 |
| 43 | 0144808 | Держатель | 1 |
| 43 | 0144808 | Держатель | 2 |
| 44 | M111250 | Болт | 2 |
| 44 | M111250 | Болт | 4 |
| 45 | 0144809 | Стопорная шайба | 1 |
| 45 | 0144809 | Стопорная шайба | 2 |
| 46 | 0144903 | Соединение | 1 |
| 47 | M341290 | Болт с внутренним шестигранником | 4 |
| 48 | 0144908 | Соединение | 1 |
| 49 | 0144909 | Пробка | 1 |
| 50 | Z985098 | Уплотнительное кольцо | 1 |
| 51 | M111225 | Болт | 2 |
| 52 | A590912 | Пружинная шайба | 2 |
| 53 | 0162004 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
