Гидроцилиндр рукояти <экскаватор> — HITACHI UH20

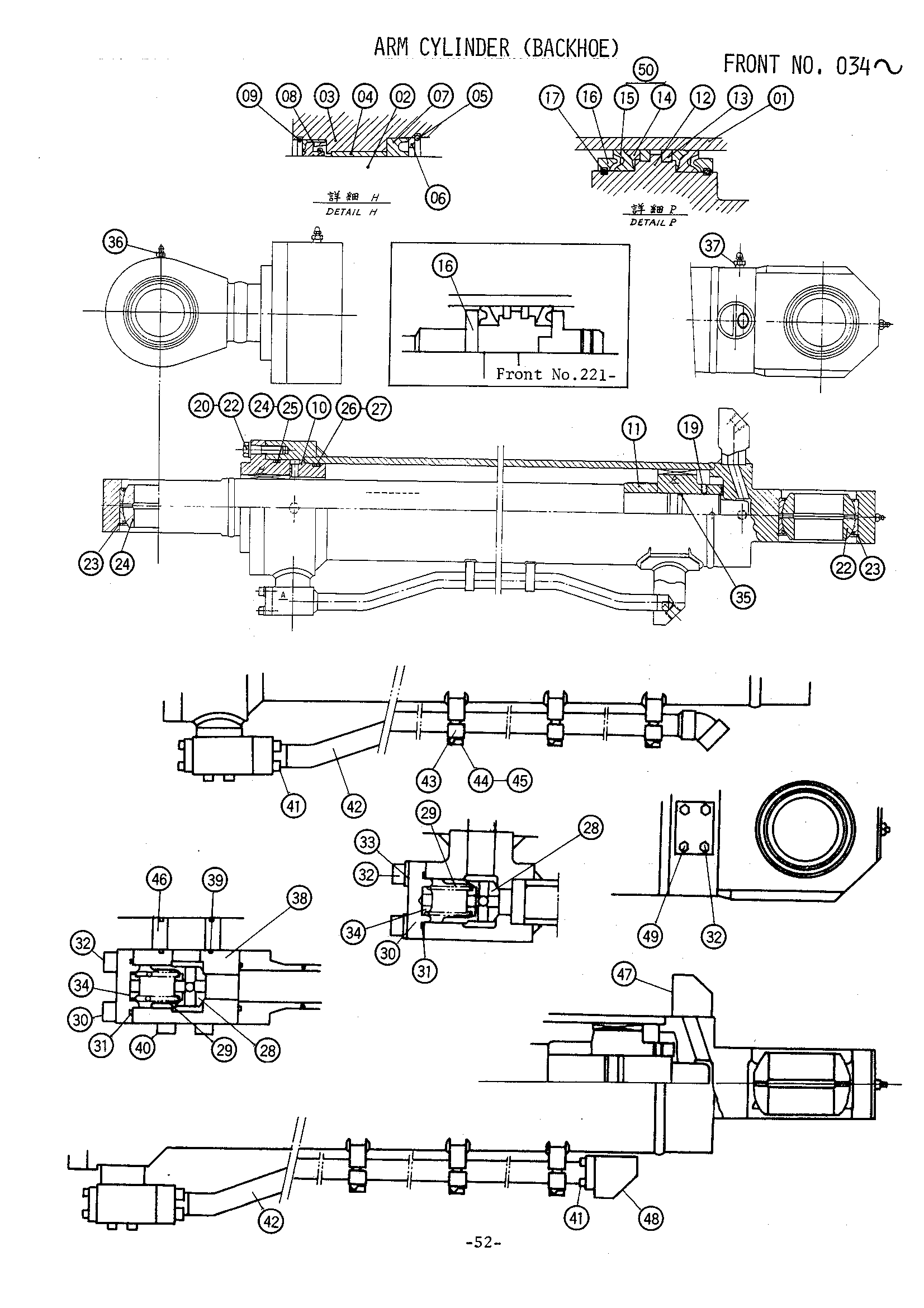

Заводская схема «Гидроцилиндр рукояти <экскаватор>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3015264 замена: 3017114 | Гидроцилиндр рукоять | 1 | |
| 3017114 замена: 3020626 | Гидроцилиндр рукоять | 1 | |
| 3020626 | Гидроцилиндр рукоять | 1 | |
| 4056292 замена: 3015264 | Гидроцилиндр рукоять | 1 | |
| 01 | 0137601 замена: 0145701 | Гидроцилиндр трубка | 1 |
| 01 | 0137601 замена: 0145703 | Гидроцилиндр трубка | 1 |
| 01 | 0137601 замена: 0145704 | Гидроцилиндр трубка | 1 |
| 01 | 0137601 замена: 0145705 | Гидроцилиндр трубка | 1 |
| 01 | 0137601 замена: 0145706 | Гидроцилиндр трубка | 1 |
| 01 | 0137601 замена: 0145707 | Гидроцилиндр трубка | 1 |
| 01 | 0137601 замена: M341000 | Гидроцилиндр трубка | 1 |
| 01 | 0137601 замена: M341032 | Гидроцилиндр трубка | 1 |
| 01 | 0137601 замена: M341045 | Гидроцилиндр трубка | 1 |
| 01 | 0137601 замена: Z9399306 | Гидроцилиндр трубка | 1 |
| 01 | 0145701 | Гидроцилиндр | 1 |
| 01 | 4061808 замена: 0137505 | Гидроцилиндр трубка | 1 |
| 01 | 4061808 замена: 0137594 | Гидроцилиндр трубка | 1 |
| 01 | 4061808 замена: 0137601 | Гидроцилиндр трубка | 1 |
| 01 | 4061808 замена: 0137602 | Гидроцилиндр трубка | 1 |
| 01 | 4061808 замена: 0137603 | Гидроцилиндр трубка | 1 |
| 01 | 4061808 замена: 0137605 | Гидроцилиндр трубка | 1 |
| 01 | 4061808 замена: M344045 | Гидроцилиндр трубка | 1 |
| 01 | 4061808 замена: Z939306 | Гидроцилиндр трубка | 1 |
| 02 | 4061809 | Поршень шток | 1 |
| 03 | 0161601 | Головка блока цилиндров | 1 |
| 03 | 4033973 | Головка блока цилиндров | 1 |
| 03 | 4091813 замена: 0161202 | Головка блока цилиндров | 1 |
| 03 | 4091813 замена: 0161601 | Головка блока цилиндров | 1 |
| 03 | 4091813 замена: 0161603 | Головка блока цилиндров | 1 |
| 04 | 4505950 | Втулка | 1 |
| 05 | 4505953 | Стопорное кольцо | 1 |
| 06 | 4505952 | Манжета | 1 |
| 07 | 4069711 | У-ринг | 1 |
| 07 | 4505951 замена: 4069711 | У-ринг | 1 |
| 07 | 4505951 замена: 4069711 | У-ринг | 1 |
| 08 | 0161202 | Грязесъёмное кольцо | 1 |
| 08 | 4042954 | Грязесъёмное кольцо | 1 |
| 08 | 4505954 | Грязесъёмное кольцо | 1 |
| 09 | 0161203 | Стопорное кольцо | 1 |
| 09 | 4505955 | Стопорное кольцо | 1 |
| 10 | 4033974 | Проставка | 1 |
| 11 | 4061793 | Кольцо амортизатор | 1 |
| 12 | 0161801 | Поршень | 1 |
| 12 | 4061810 замена: 0161603 | Поршень | 1 |
| 12 | 4061810 замена: 0161801 | Поршень | 1 |
| 12 | 4061810 замена: 0161802 | Поршень | 1 |
| 12 | 4061810 замена: 0161803 | Поршень | 1 |
| 12 | 4061810 замена: 0161804 | Поршень | 1 |
| 13 | 4033975 | Поршневое кольцо | 2 |
| 14 | 4039602 | Нейлоновый хеел | 1 |
| 15 | 4039603 | У-ринг | 1 |
| 16 | 0161802 | Держатель у-ринг | 1 |
| 16 | 4039604 замена: 01057007 | Держатель у-ринг | 2 |
| 17 | 4039605 | Ограничитель | 2 |
| 19 | 0161804 | Винт | 1 |
| 19 | 4061765 | Винт | 1 |
| 19 | 4061798 замена: 4061765 | Винт | 1 |
| 20 | 4059386 | Пружинная шайба | 12 |
| 20 | 4061805 замена: 4059386 | Пружинная шайба | 12 |
| 21 | 4039606 | Болт | 12 |
| 22 | 4055868 | Втулка SPH. | 2 |
| 23 | 4061797 | Стопорное кольцо | 2 |
| 24 | 4039609 | Уплотнительное кольцо | 1 |
| 25 | 4039610 | Опорное кольцо | 1 |
| 25 | 4091811 | Опорное кольцо | 1 |
| 26 | 4039611 | Уплотнительное кольцо | 1 |
| 27 | 4061803 | Опорное кольцо | 2 |
| 28 | 4063804 | Клапан | 1 |
| 29 | 4063805 | Пружина | 1 |
| 30 | 4063811 | Пробка | 1 |
| 31 | 4061804 | Уплотнительное кольцо | 1 |
| 32 | 4061807 | Болт | 4 |
| 32 | M341032 | Болт с внутренним шестигранником | 4 |
| 32 | M341032 | Болт с внутренним шестигранником | 6 |
| 33 | A590910 | Пружинная шайба | 4 |
| 34 | 4063809 | Направляющая пружины | 2 |
| 35 | 4061799 | Уплотнительное кольцо | 1 |
| 36 | J75481 | Штуцер | 2 |
| 37 | 4059391 | Воздушный бреедер | 2 |
| 38 | 0137602 | Клапан корпус | 1 |
| 39 | Z939306 | Уплотнительное кольцо | 2 |
| 39 | Z939306 | Уплотнительное кольцо | 5 |
| 40 | 0137603 | Болт с внутренним шестигранником | 4 |
| 40 | M341000 | Болт с внутренним шестигранником | 4 |
| 41 | M341045 | Болт с внутренним шестигранником | 4 |
| 41 | M341045 | Болт с внутренним шестигранником | 8 |
| 42 | 0137605 | Трубка | 1 |
| 42 | 0145703 | Трубка | 1 |
| 43 | 0137504 | Держатель | 3 |
| 44 | M111245 | Болт | 6 |
| 45 | 0137505 | Шайба | 3 |
| 46 | 0145704 | Соединение | 1 |
| 47 | 0145705 | Соединение | 1 |
| 48 | 0145706 | Соединение | 1 |
| 49 | 0145707 | Болт с внутренним шестигранником | 2 |
| 51 | 0161803 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
