Основные гидролинии (2) — HITACHI UH20

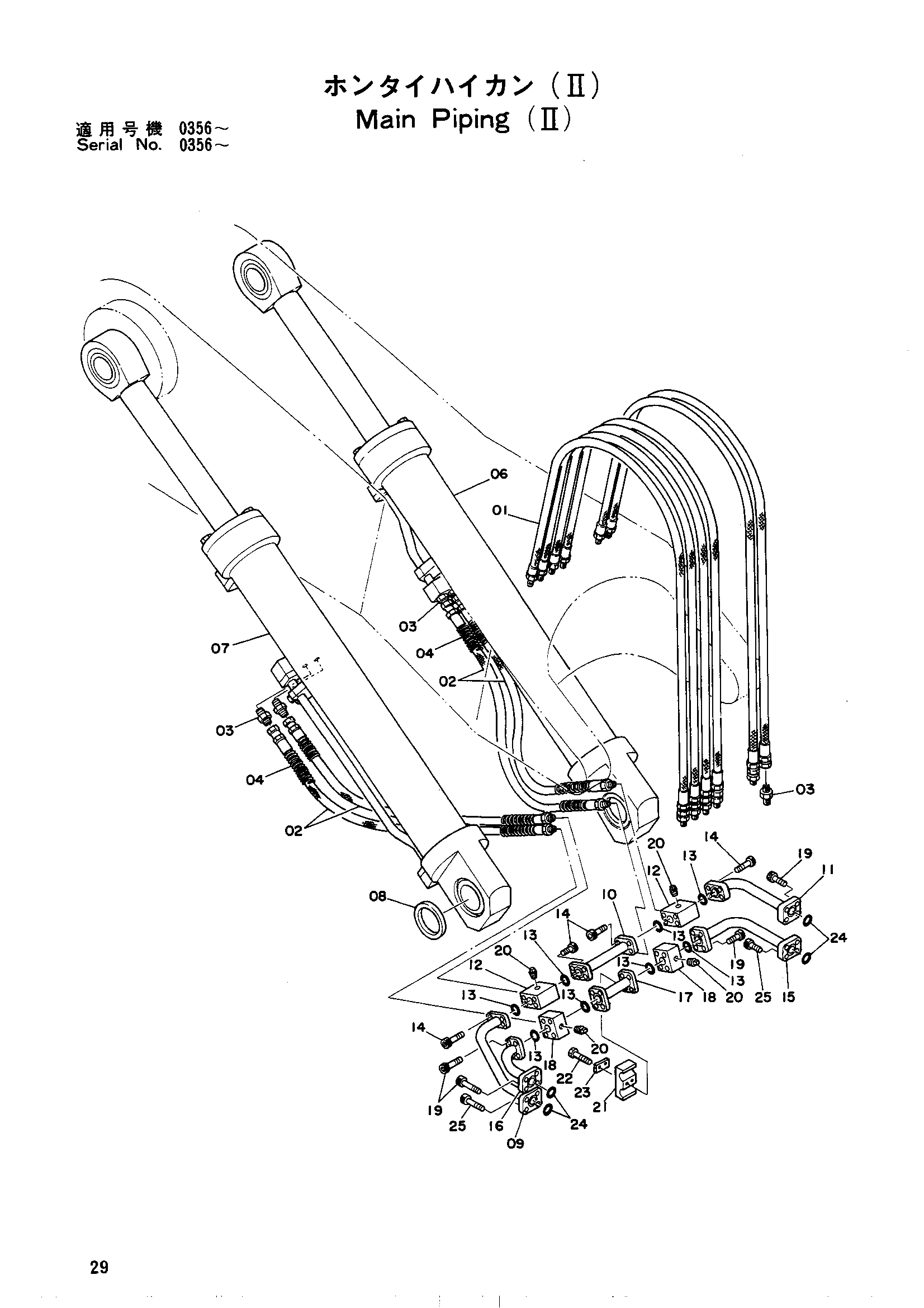

Заводская схема «Основные гидролинии (2)» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4056092 | Резиновый шланг | 6 |
| 02 | 4055310 | Резиновый шланг | 4 |
| 03 | 94-1305 | Адаптер | 10 |
| 04 | 4055142 | Защитный кожух | 4 |
| 06 | 3015262 замена: 3020620 | Гидроцилиндр стрелы(правый) | 1 |
| 06 | 3017112 замена: 3020620 | Гидроцилиндр стрелы(правый) | 1 |
| 06 | 3020620 | Гидроцилиндр стрелы(правый) | 1 |
| 07 | 3015263 замена: 3020621 | Гидроцилиндр стрелы(левый) | 1 |
| 07 | 3017113 замена: 3020621 | Гидроцилиндр стрелы(левый) | 1 |
| 07 | 3020621 | Гидроцилиндр стрелы(левый) | 1 |
| 08 | 4055889 | Пластина | 4 |
| 09 | 8017445 | Трубка | 1 |
| 10 | 9711524 | Трубка | 1 |
| 11 | 9711525 | Трубка | 1 |
| 12 | 4103102 | Блок | 2 |
| 13 | A811040 | Уплотнительное кольцо | 8 |
| 14 | M351236 | Болт с внутренним шестигранником | 16 |
| 15 | 8017446 | Трубка | 1 |
| 16 | 8017447 | Трубка | 1 |
| 17 | 9711526 | Трубка | 1 |
| 18 | 4103101 | Блок | 2 |
| 19 | M351290 | Болт с внутренним шестигранником | 16 |
| 20 | J75281 | Пробка масляный | 4 |
| 21 | 4058344 | Хомут трубки | 1 |
| 22 | M111263 | Болт | 2 |
| 23 | 442687 | Стопорная пластина | 1 |
| 24 | A811040 | Уплотнительное кольцо | 4 |
| 25 | M351236 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
