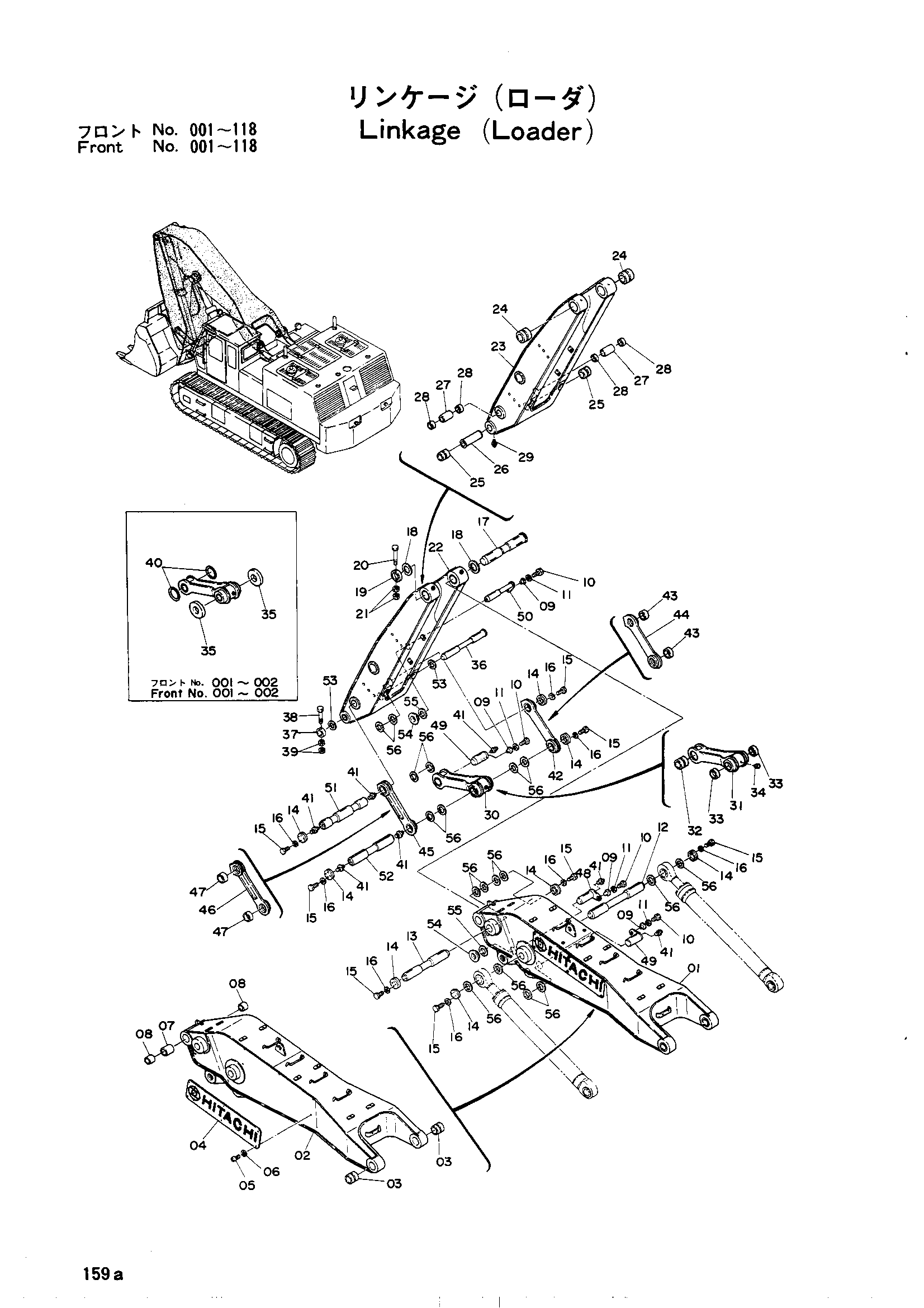

Линкаге <погрузчик> — HITACHI UH20

Заводская схема «Линкаге <погрузчик>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9012921	Стрела	1
01	9016894	Стрела в сборе	1
01	9403051	Стрела	1
02	5000295	Стрела	1
02	5000399	Стрела	1
02	5500131	Стрела	1
03	3004521 замена: 4060589	Втулка	2
03	4060589	Втулка	2
04	1001141 замена: 4072622	Информационная табличка	2
04	1500234	Информационная табличка	2
04	4072622	Информационная табличка	2
05	M403613	Винт	12
06	A590906	Пружинная шайба	12
07	4042454	Трубка	1
07	4057835	Трубка	1
08	4042453	Втулка	2
08	4060590	Втулка	2
09	4510418	Проставка	4
10	M112450	Болт	4
11	A590924	Пружинная шайба	4
12	3008378	Палец	1
12	3501946 замена: 3008378	Палец	1
13	3008442	Палец	1
13	3501868 замена: 3008442	Палец	1
14	9800567	Ограничитель	8
15	M112045	Болт	32
16	A590920	Пружинная шайба	32
17	3005781	Палец	1
17	3005908 замена: 3016371	Палец	1
17	3501860 замена: 3005781	Палец	1
18	4042193	Проставка	2
18	4508474	Проставка	2
19	4042195	Ограничитель	1
19	4508439	Ограничитель	1
20	4042194	Болт	1
20	4508440	Болт	1
21	M512016	Гайка	2
22	9012922	Рукоять	1
22	9016896	Рукоять	1
22	9403052	Рукоять	1
23	6001422	Рукоять	1
23	6001828	Рукоять	1
23	6500459	Рукоять	1
24	4042188 замена: 4060590	Втулка	2
24	4053420 замена: 4060590	Втулка	2
24	4060590	Втулка	2
24	4508456	Втулка	2
25	4508457	Втулка	2
26	4035542	Втулка	1
27	4046791	Втулка	2
28	4508444	Втулка	4
29	J75481	Штуцер	2
30	9011625	Тяга A	1
30	9012923	Тяга A	1
30	9403053 замена: 3015940	Тяга A	1
30	9403053 замена: 9011625	Тяга A	1
31	7002755	Тяга A	1
31	8004129	Линк-а	1
31	8501977 замена: 3015940	Тяга	1
31	8501977 замена: 4508449	Тяга	1
31	8501977 замена: 8004129	Тяга	1
32	3004521 замена: 4060589	Втулка	1
32	4060589	Втулка	1
33	3004521 замена: 4508449	Втулка	2
33	4508444	Втулка	2
33	4508449	Втулка	2
34	J75481	Штуцер	1
35	4512421	Ограничитель	2
36	3004693 замена: 3013259	Палец	1
36	3008220 замена: 3013259	Палец	1
36	3013259	Палец	1
36	3501865 замена: 499332	Палец	1
36	3501865 замена: 3013259	Палец	1
37	499330	Ограничитель	1
38	4504786 замена: M121604	Болт	1
39	M511613	Гайка	2
40	4512413	Уплотнительное кольцо	4
41	J75481	Штуцер	7
42	9011623 замена: 9012572	Тяга B	1
42	9012572	Тяга B	1
42	9012924	Тяга B	1
42	9403367 замена: 9012572	Тяга B	1
43	4508444	Втулка	2
44	8004118 замена: 8004736	Тяга	1
44	8004736	Тяга	1
44	8004935	Тяга	1
44	8500842 замена: 8004736	Тяга	1
45	9011624 замена: 9012573	Тяга B	1
45	9012573	Тяга B	1
45	9012925	Тяга B	1
45	9403368 замена: 9012573	Тяга B	1
46	8004117 замена: 8004735	Тяга	1
46	8004735	Тяга	1
46	8004934	Тяга	1
46	8500843 замена: 8004735	Тяга	1
47	4508444	Втулка	2
48	8007362	Палец	1
48	8501807 замена: 8007362	Палец	1
49	8007198	Палец	2
49	8501976 замена: 8007198	Палец	2
50	8007197 замена: 8015381	Палец	1
50	8501118 замена: 8015381	Палец	1
51	3008377	Палец	1
51	3502432 замена: 3008377	Палец	1
52	3004751 замена: 3015940	Палец	1
52	3008379 замена: 3015940	Палец	1
52	3502431 замена: 3015940	Палец	1
53	499332	Шайба	1
53	499332	Шайба	2
54	9704752	Проставка	2
55	4055890	Проставка	2
56	4055889	Проставка	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
