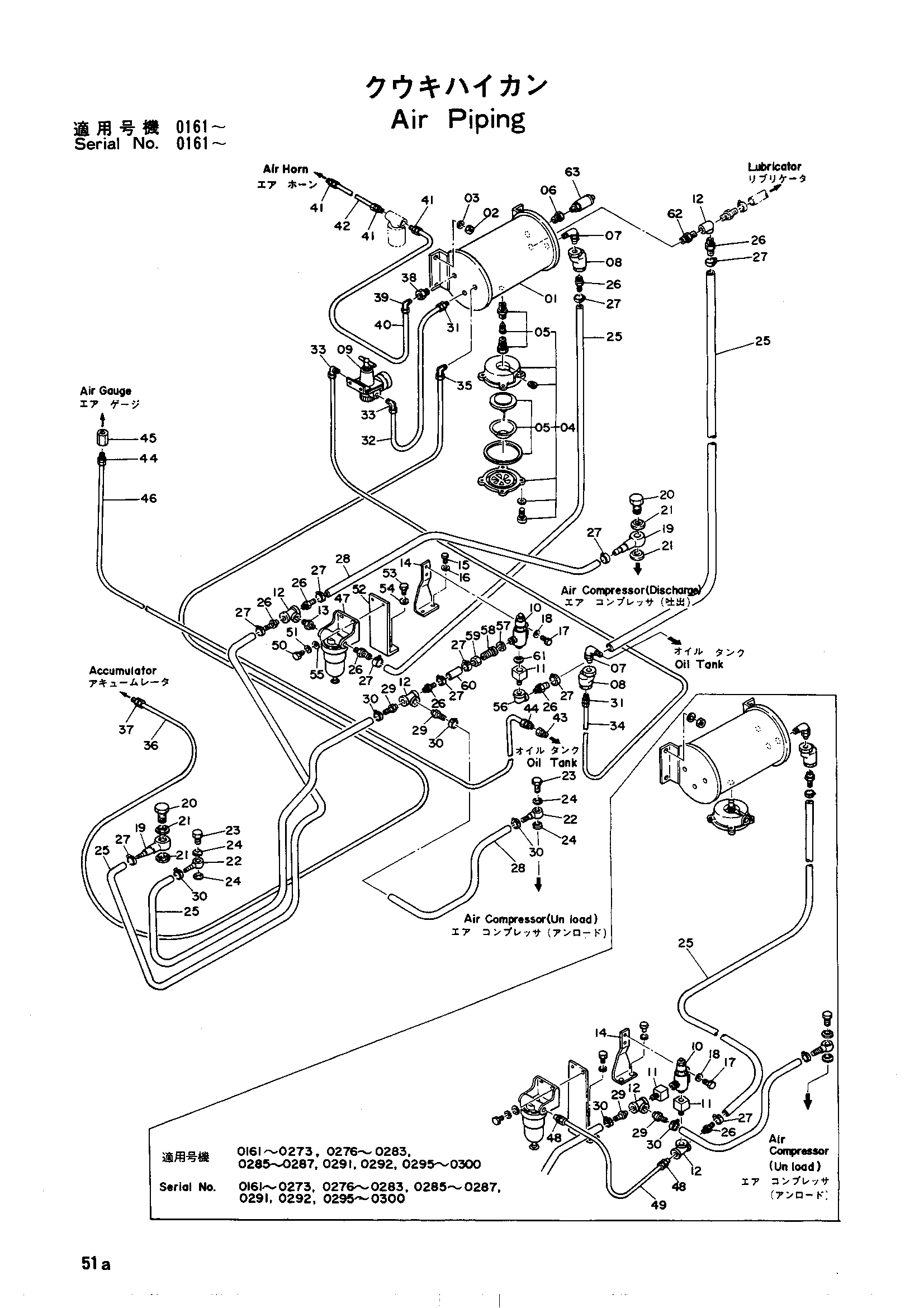

Воздушный трубопроводы — HITACHI UH20

Заводская схема «Воздушный трубопроводы» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8501883	Бак воздушный	1
02	M501008	Гайка	4
03	A590910	Пружинная шайба	4
04	969205	Клапан дренажный	1
05	4107670	Комплект уплотнений	1
06	J728382	Переходник	1
07	4501784	Бенд	2
08	986953	Обратный клапан	2
09	3500765	Регулятор	1
10	4092238	Регулятор	1
10	4092238	Регулятор	1
10	4092238	Регулятор	1
10	4092238	Регулятор	1
10	4092238	Регулятор	1
10	4092238	Регулятор	1
10	4092238	Регулятор	1
10	986963 замена: 4092238	Регулятор	1
10	986963 замена: 4092239	Регулятор	1
10	986963 замена: M200822	Регулятор	1
10	986963 замена: A590908	Регулятор	1
10	986963 замена: A590908	Регулятор	1
10	986963	Регулятор	1
11	499820	Адаптер	1
11	499820	Адаптер	1
11	499820	Адаптер	1
11	499820	Адаптер	1
11	499820	Адаптер	1
11	499820	Адаптер	1
11	499820	Адаптер	1
11	499820	Адаптер	2
11	499820	Адаптер	2
11	499820	Адаптер	2
11	499820	Адаптер	2
11	499820	Адаптер	2
11	499820	Адаптер	2
12	J70483	Тройник	3
13	J70783	Штуцер	1
14	4057452	Кронштейн	1
14	4057452	Кронштейн	1
14	4057452	Кронштейн	1
14	4057452	Кронштейн	1
14	4057452	Кронштейн	1
14	4057452	Кронштейн	1
14	4092239	Кронштейн	1
14	4092239	Кронштейн	1
14	4092239	Кронштейн	1
14	4092239	Кронштейн	1
14	4092239	Кронштейн	1
14	4092239	Кронштейн	1
14	4092239	Кронштейн	1
15	M111020	Болт	2
16	A590910	Пружинная шайба	2
17	M200620	Болт	2
17	M200620	Болт	2
17	M200620	Болт	2
17	M200620	Болт	2
17	M200620	Болт	2
17	M200620	Болт	2
17	M200822	Болт	2
17	M200822	Болт	2
17	M200822	Болт	2
17	M200822	Болт	2
17	M200822	Болт	2
17	M200822	Болт	2
17	M200822	Болт	2
18	A590906	Пружинная шайба	2
18	A590906	Пружинная шайба	2
18	A590906	Пружинная шайба	2
18	A590906	Пружинная шайба	2
18	A590906	Пружинная шайба	2
18	A590906	Пружинная шайба	2
18	A590908	Пружинная шайба	2
18	A590908	Пружинная шайба	2
18	A590908	Пружинная шайба	2
18	A590908	Пружинная шайба	2
18	A590908	Пружинная шайба	2
18	A590908	Пружинная шайба	2
18	A590908	Пружинная шайба	2
19	4512041	Соединение	2
20	996277	Болт соединение	2
21	984227	Манжета	4
22	4514461	Соединение	2
23	4512839	Болт соединение	2
24	996278	Манжета	4
25	4055201 замена: 4081374	Резиновый шланг	3
25	4081374	Резиновый шланг	3
25	4081374	Резиновый шланг	3
25	4081374	Резиновый шланг	3
25	4081374	Резиновый шланг	3
25	4081374	Резиновый шланг	3
25	4081374	Резиновый шланг	3
25	4081374	Резиновый шланг	4
25	4081374	Резиновый шланг	4
25	4081374	Резиновый шланг	4
25	4081374	Резиновый шланг	4
25	4081374	Резиновый шланг	4
25	4081374	Резиновый шланг	4
25	4081374	Резиновый шланг	4
26	49960	Адаптер	4
26	49960	Адаптер	4
26	49960	Адаптер	4
26	49960	Адаптер	4
26	49960	Адаптер	4
26	49960	Адаптер	4
26	49960	Адаптер	7
26	49960	Адаптер	7
26	49960	Адаптер	7
26	49960	Адаптер	7
26	49960	Адаптер	7
26	49960	Адаптер	7
26	49960	Адаптер	7
27	4514700	Хомут шланга	6
27	4514700	Хомут шланга	6
27	4514700	Хомут шланга	6
27	4514700	Хомут шланга	6
27	4514700	Хомут шланга	6
27	4514700	Хомут шланга	6
27	4514700	Хомут шланга	10
27	4514700	Хомут шланга	10
27	4514700	Хомут шланга	10
27	4514700	Хомут шланга	10
27	4514700	Хомут шланга	10
27	4514700	Хомут шланга	10
27	4514700	Хомут шланга	10
28	4055199 замена: 4081377	Резиновый шланг	2
28	4081377	Резиновый шланг	2
29	49960	Адаптер	2
30	4514700	Хомут шланга	4
31	969198	Штуцер трубка	2
32	4512009	Трубка	1
33	4501785	Штуцер трубка	2
34	4504271	Трубка	1
35	4501785	Штуцер трубка	1
36	4036893	Трубка	1
37	969198	Штуцер трубка	1
38	J728382	Переходник	1
39	992312	Штуцер трубка	1
40	4057814	Трубка	1
41	992313	Штуцер трубка	3
42	4511309	Трубка	1
43	J728382	Переходник	1
44	992313	Штуцер трубка	2
45	J70082	Разъём	1
46	4511027	Трубка	1
47	4082701 замена: 4112536	Фильтр воздушный	1
47	4112536	Фильтр воздушный	1
47	4510787 замена: 4112536	Фильтр воздушный	1
48	969198	Штуцер трубка	2
48	969198	Штуцер трубка	2
48	969198	Штуцер трубка	2
48	969198	Штуцер трубка	2
48	969198	Штуцер трубка	2
48	969198	Штуцер трубка	2
49	4057803	Трубка	1
49	4057803	Трубка	1
49	4057803	Трубка	1
49	4057803	Трубка	1
49	4057803	Трубка	1
49	4057803	Трубка	1
50	M200616	Болт	2
51	A590906	Пружинная шайба	2
52	4057813	Кронштейн	1
53	M111025	Болт	2
54	A590910	Пружинная шайба	2
55	A590106	Пружинная шайба	2
56	J70283	Угловой штуцер	1
56	J70283	Угловой штуцер	1
56	J70283	Угловой штуцер	1
56	J70283	Угловой штуцер	1
56	J70283	Угловой штуцер	1
56	J70283	Угловой штуцер	1
56	J70283	Угловой штуцер	1
57	984225	Манжета	1
57	984225	Манжета	1
57	984225	Манжета	1
57	984225	Манжета	1
57	984225	Манжета	1
57	984225	Манжета	1
57	984225	Манжета	1
58	487027	Втулка	1
58	487027	Втулка	1
58	487027	Втулка	1
58	487027	Втулка	1
58	487027	Втулка	1
58	487027	Втулка	1
58	487027	Втулка	1
59	971303	Гайка втулка	1
59	971303	Гайка втулка	1
59	971303	Гайка втулка	1
59	971303	Гайка втулка	1
59	971303	Гайка втулка	1
59	971303	Гайка втулка	1
59	971303	Гайка втулка	1
60	4090813	Шланг	1
60	4090813	Шланг	1
60	4090813	Шланг	1
60	4090813	Шланг	1
60	4090813	Шланг	1
60	4090813	Шланг	1
60	4090813	Шланг	1
61	984219	Уплотнительная шайба	1
61	984219	Уплотнительная шайба	1
61	984219	Уплотнительная шайба	1
61	984219	Уплотнительная шайба	1
61	984219	Уплотнительная шайба	1
61	984219	Уплотнительная шайба	1
61	984219	Уплотнительная шайба	1
62	J70783	Адаптер	1
62	J70783	Адаптер	1
62	J70783	Адаптер	1
62	J70783	Адаптер	1
62	J70783	Адаптер	1
62	J70783	Адаптер	1
62	J70783	Адаптер	1
63	986952	Клапан защитный	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
