Рукоять (5.2M)<сверхдлинный удлинённый> — HITACHI UH20

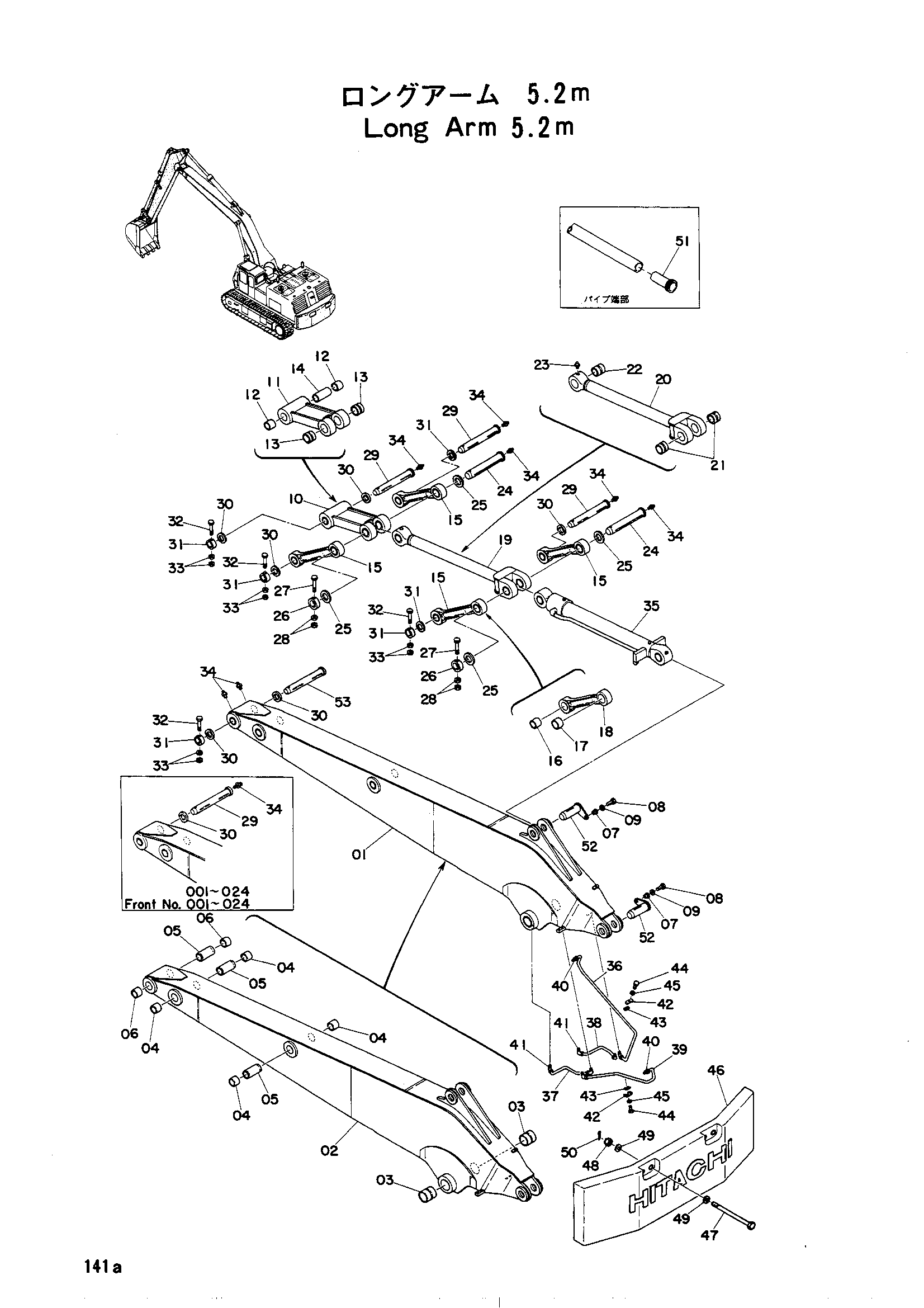

Заводская схема «Рукоять (5.2M)<сверхдлинный удлинённый>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9010214 замена: 9018062 | Рукоять | 1 |
| 01 | 9018062 | Рукоять удлинённый | 1 |
| 02 | 5000188 | Рукоять | 1 |
| 02 | 5000443 | Рукоять | 1 |
| 03 | 3004521 замена: 4060589 | Втулка | 2 |
| 03 | 4060589 | Втулка | 2 |
| 04 | 4504238 | Втулка | 4 |
| 05 | 4507645 | Втулка | 3 |
| 06 | 4089631 | Втулка | 2 |
| 06 | 4504238 | Втулка | 2 |
| 07 | 4510418 | Проставка | 2 |
| 08 | M112450 | Болт | 2 |
| 09 | A590024 замена: A590924 | Пружинная шайба | 2 |
| 09 | A590924 | Пружинная шайба | 2 |
| 10 | 9032297 | Тяга A | 1 |
| 10 | 9400585 замена: 9032297 | Тяга A | 1 |
| 11 | 7008234 | Тяга | 1 |
| 11 | 7500546 замена: 7008234 | Тяга | 1 |
| 12 | 4504238 | Втулка | 2 |
| 13 | 4504239 | Втулка | 2 |
| 14 | 4507645 | Втулка | 1 |
| 15 | 9400586 | Тяга B | 4 |
| 16 | 4504238 | Втулка | 1 |
| 17 | 4504281 | Втулка | 1 |
| 18 | 2500154 | Тяга B | 1 |
| 19 | 9402865 | Тяга C | 1 |
| 20 | 7501091 | Тяга | 1 |
| 21 | 4504239 | Втулка | 2 |
| 22 | 4504282 | Втулка | 1 |
| 23 | J75481 | Штуцер | 1 |
| 24 | 3014644 | Палец | 2 |
| 24 | 3501045 замена: 3014644 | Палец | 2 |
| 25 | 499332 | Шайба | 4 |
| 26 | 499330 | Ограничитель | 2 |
| 27 | 4504786 | Болт | 2 |
| 28 | M511613 | Гайка | 4 |
| 29 | 3004897 | Палец | 3 |
| 29 | 3004897 | Палец | 4 |
| 29 | 3501046 | Палец | 4 |
| 30 | 499331 | Шайба | 8 |
| 31 | 499329 | Ограничитель | 4 |
| 32 | 4507990 | Болт | 4 |
| 33 | M511613 | Гайка | 8 |
| 34 | J75481 | Штуцер | 6 |
| 34 | J75481 | Штуцер | 7 |
| 35 | 3015266 замена: 3020628 | Гидроцилиндр ковш | 1 |
| 35 | 3017362 замена: 3020628 | Гидроцилиндр ковш | 1 |
| 35 | 3020628 | Гидроцилиндр ковш | 1 |
| 35 | 4031654 замена: 3020628 | Гидроцилиндр ковш | 1 |
| 35 | 4058532 замена: 3020628 | Гидроцилиндр ковш | 1 |
| 36 | 3004155 | Трубка | 1 |
| 36 | 4110897 | Трубка | 1 |
| 37 | 4032163 | Трубка | 1 |
| 37 | 4111217 | Трубка | 1 |
| 38 | 4032164 | Трубка | 1 |
| 38 | 4111218 | Трубка | 1 |
| 39 | 4032162 | Трубка | 1 |
| 39 | 4111502 | Трубка | 1 |
| 40 | 4032177 | Штуцер | 2 |
| 41 | 4507112 | Угловой штуцер | 6 |
| 42 | 4032160 | Хомут | 2 |
| 43 | 4032161 | Резиновая прокладка | 2 |
| 44 | M111225 | Болт | 2 |
| 45 | A590012 замена: A590912 | Пружинная шайба | 2 |
| 45 | A590912 | Пружинная шайба | 2 |
| 46 | 1500279 | Противовес | 1 |
| 47 | 4511959 | Болт | 2 |
| 48 | 4508937 | Корончатая гайка | 2 |
| 49 | A590145 | Плоская шайба | 4 |
| 50 | A768080 | Шплинт | 2 |
| 51 | 4026393 | Кольцо: | 8 |
| 52 | 8501807 замена: 8007361 | Палец | 2 |
| 53 | 3014961 | Палец | 1 |
| 53 | 8007361 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
