Основные гидролинии (2) — HITACHI UH20

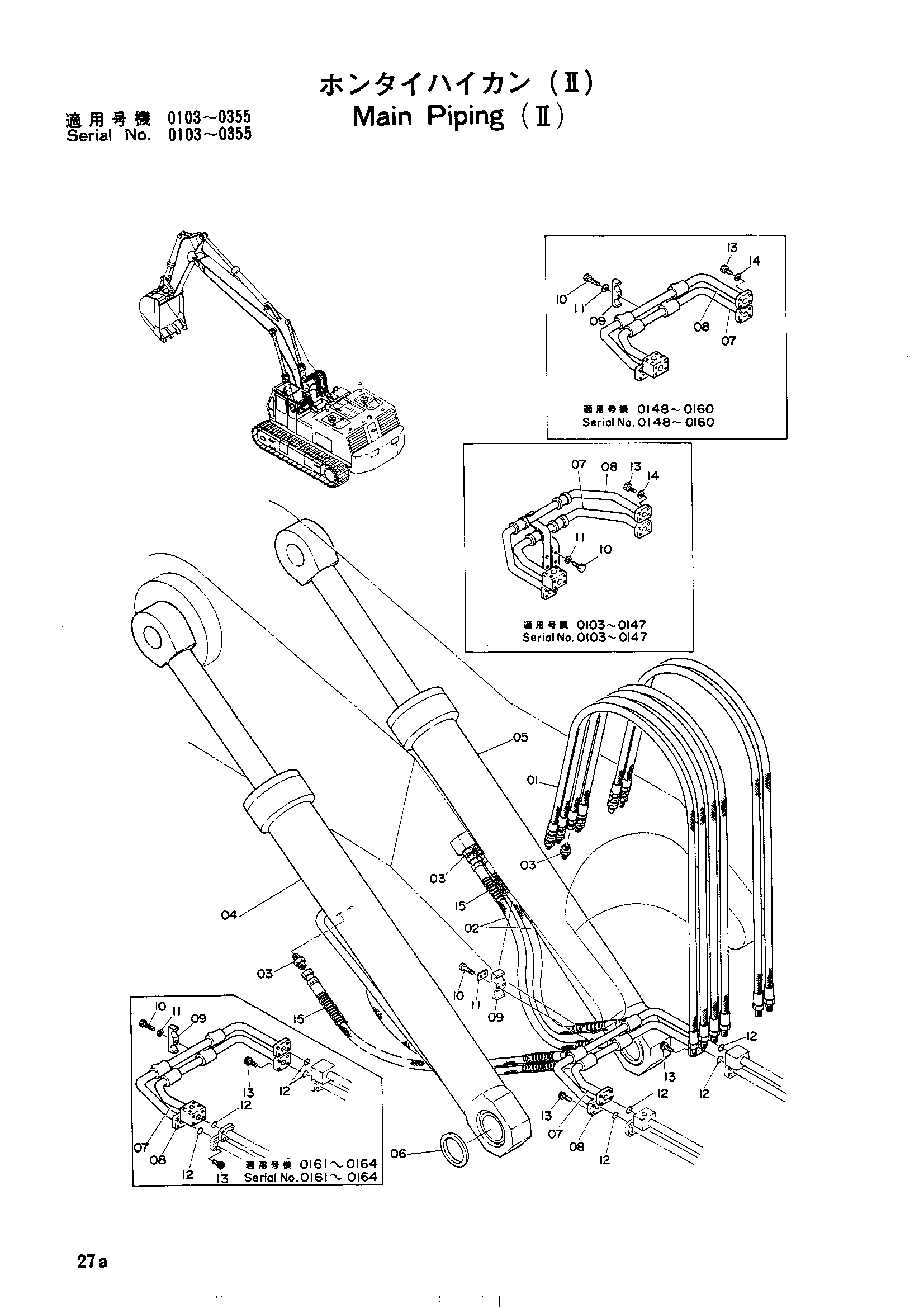

Заводская схема «Основные гидролинии (2)» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4049342 замена: 94-1305 | Шланг | 6 |
| 01 | 4049342 замена: 4056092 | Шланг | 6 |
| 01 | 4056092 | Резиновый шланг | 6 |
| 01 | 4510830 замена: 94-1305 | Резиновый шланг | 6 |
| 01 | 4510830 замена: 4056092 | Резиновый шланг | 6 |
| 02 | 4043582 замена: 4055142 | Резиновый шланг | 4 |
| 02 | 4043582 замена: 94-1305 | Резиновый шланг | 4 |
| 02 | 4043582 замена: 4055310 | Резиновый шланг | 4 |
| 02 | 4055310 | Резиновый шланг | 4 |
| 02 | 4508843 замена: 4055142 | Резиновый шланг | 4 |
| 02 | 4508843 замена: 94-1305 | Резиновый шланг | 4 |
| 02 | 4508843 замена: 4055310 | Резиновый шланг | 4 |
| 03 | 94-1305 | Адаптер | 4 |
| 03 | 94-1305 | Адаптер | 10 |
| 04 | 3015263 замена: 3020621 | Гидроцилиндр стрелы (левый) | 1 |
| 04 | 4056290 замена: 3020621 | Гидроцилиндр стрелы (левый) | 1 |
| 04 | 4510420 замена: 4055142 | Гидроцилиндр стрелы (левый) | 1 |
| 04 | 4510420 замена: 4055310 | Гидроцилиндр стрелы (левый) | 1 |
| 04 | 4510420 замена: 4055889 | Гидроцилиндр стрелы (левый) | 1 |
| 04 | 4510420 замена: 94-1305 | Гидроцилиндр стрелы (левый) | 1 |
| 04 | 4510420 замена: 3020621 | Гидроцилиндр стрелы (левый) | 1 |
| 05 | 3015262 замена: 3020620 | Гидроцилиндр стрелы (правый) | 1 |
| 05 | 4056293 замена: 3020620 | Гидроцилиндр стрелы (правый) | 1 |
| 05 | 4510419 замена: 4055142 | Гидроцилиндр стрелы (правый) | 1 |
| 05 | 4510419 замена: 4055310 | Гидроцилиндр стрелы (правый) | 1 |
| 05 | 4510419 замена: 4055889 | Гидроцилиндр стрелы (правый) | 1 |
| 05 | 4510419 замена: 94-1305 | Гидроцилиндр стрелы (правый) | 1 |
| 05 | 4510419 замена: 3020620 | Гидроцилиндр стрелы (правый) | 1 |
| 06 | 4055889 | Пластина | 4 |
| 07 | 7003975 | Трубка стрела(левый) | 1 |
| 07 | 7004032 | Трубка | 1 |
| 07 | 7004674 замена: 4103101 | Трубка | 1 |
| 07 | 7004674 замена: 8017447 | Трубка | 1 |
| 07 | 7004674 замена: 9711526 | Трубка | 1 |
| 07 | 7004674 замена: A811040 | Трубка | 1 |
| 07 | 7004674 замена: M351290 | Трубка | 1 |
| 07 | 7004674 замена: 8017446 | Трубка | 1 |
| 07 | 7501251 | Трубка стрела(левый) | 1 |
| 08 | 7003976 | Трубка стрела(U) | 1 |
| 08 | 7004033 | Трубка | 1 |
| 08 | 7004673 замена: 4103102 | Трубка | 1 |
| 08 | 7004673 замена: 9711524 | Трубка | 1 |
| 08 | 7004673 замена: 9711525 | Трубка | 1 |
| 08 | 7004673 замена: A811040 | Трубка | 1 |
| 08 | 7004673 замена: M351236 | Трубка | 1 |
| 08 | 7004673 замена: 8017445 | Трубка | 1 |
| 08 | 7501250 | Трубка стрела(U) | 1 |
| 09 | 4053600 | Хомут трубки | 1 |
| 09 | 4058344 | Хомут трубки | 1 |
| 10 | M111225 замена: A590912 | Болт | 4 |
| 10 | M111263 | Болт | 1 |
| 10 | M111263 | Болт | 2 |
| 11 | 442687 | Стопорная пластина | 1 |
| 11 | A590012 | Пружинная шайба | 4 |
| 11 | A590912 | Пружинная шайба | 1 |
| 12 | A811040 | Уплотнительное кольцо | 4 |
| 13 | M111036 | Болт | 16 |
| 13 | M351236 | Болт с внутренним шестигранником | 16 |
| 14 | A590010 | Пружинная шайба | 16 |
| 15 | 4055142 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
