Аккумулятор короб — HITACHI UH20

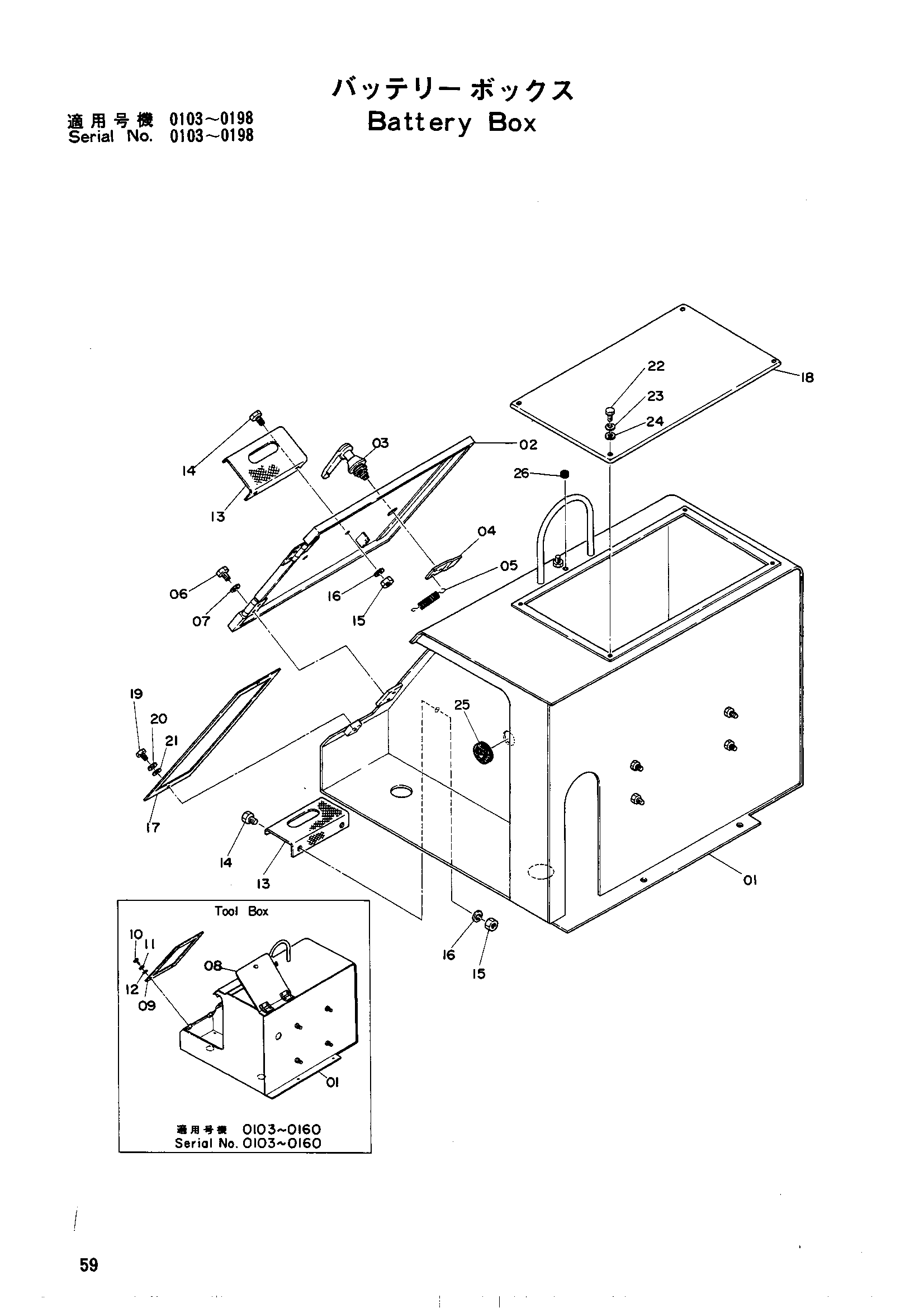

Заводская схема «Аккумулятор короб» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9010355 | Инструмент короб в сборе | 1 | |
| 9017393 | Короб аккумулятор | 1 | |
| 01 | 6000895 | Ящик для инструментов | 1 |
| 01 | 6001861 | Короб бутерй | 1 |
| 02 | 7001820 | Дверь | 1 |
| 02 | 7004144 | Дверь | 1 |
| 03 | 4041085 | Рукоятка | 1 |
| 03 | 970116 замена: 4041294 | Рукоятка | 1 |
| 03 | 970116 замена: 4041085 | Рукоятка | 1 |
| 04 | 4041294 | Стопорная пластина | 1 |
| 04 | 4507435 замена: 4041085 | Стопорная пластина | 1 |
| 04 | 4507435 замена: 4041294 | Стопорная пластина | 1 |
| 05 | 4501982 | Пружина | 1 |
| 06 | M200818 | Болт | 4 |
| 07 | A590008 замена: A590908 | Пружинная шайба | 4 |
| 07 | A590908 | Пружинная шайба | 4 |
| 08 | 8003547 | Крышка | 1 |
| 09 | 3004140 | Крышка | 1 |
| 10 | M111025 | Болт | 4 |
| 11 | A590010 | Пружинная шайба | 4 |
| 12 | 489364 | Плоская шайба | 4 |
| 13 | 4509185 | Ступень | 2 |
| 14 | M111220 | Болт | 4 |
| 15 | M501210 | Гайка | 4 |
| 16 | A590012 замена: A590912 | Пружинная шайба | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 17 | 3008672 | Крышка | 1 |
| 18 | 3008673 | Крышка | 1 |
| 19 | M111025 | Болт | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | A590110 | Плоская шайба | 2 |
| 22 | M200818 | Болт | 4 |
| 23 | A590908 | Пружинная шайба | 4 |
| 24 | A590108 | Плоская шайба | 4 |
| 25 | 985258 | Резиновая втулка | 1 |
| 26 | 94-2815 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
