Крышка — HITACHI UH20

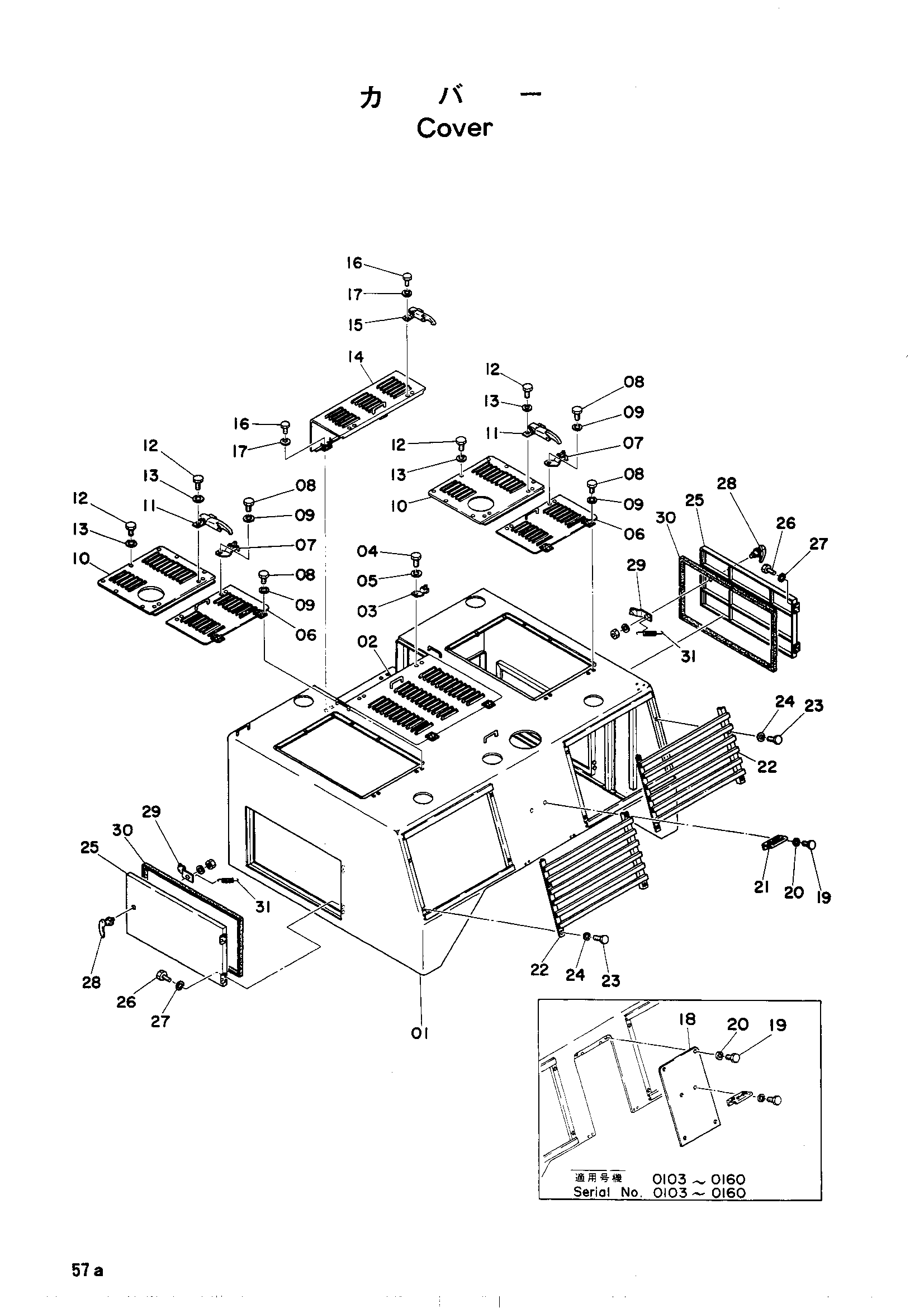

Заводская схема «Крышка» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9402550	Крышка в сборе	1
01	5000376 замена: 5000713	Крышка	1
01	5000713	Крышка	1
01	5500099	Крышка	1
02	7501256	Крышка A	1
03	485008	Анкхор	2
04	M200818	Болт	4
04	M210818 замена: M200818	Болт	4
05	A590008 замена: A590908	Пружинная шайба	4
05	A590908	Пружинная шайба	4
06	8501570	Крышка B	2
07	485008	Анкхор	4
08	M200818	Болт	16
08	M210818	Болт	16
09	A590008	Пружинная шайба	16
09	A590908	Пружинная шайба	16
10	7501257	Крышка	2
11	322831	Защёлка боннет	4
12	M200818	Болт	22
12	M210818	Болт	22
13	A590008	Пружинная шайба	22
13	A590908	Пружинная шайба	22
14	7501254	Крышка	1
15	322831	Защёлка боннет	2
16	M200818	Болт	8
16	M210818	Болт	8
17	A590008	Пружинная шайба	8
17	A590908	Пружинная шайба	8
18	8501571	Крышка E	1
19	M111220	Болт	2
19	M111220	Болт	6
20	A590012 замена: A590912	Пружинная шайба	6
20	A590912	Пружинная шайба	2
21	4509185	Ступень	1
22	7003669	Крышка F	2
22	7501255	Крышка	2
23	M111220	Болт	8
24	A590012 замена: A590912	Пружинная шайба	8
24	A590912	Пружинная шайба	8
25	6500596	Крышка C	2
26	M200818	Болт	8
26	M210818 замена: M200818	Болт	8
27	A590008 замена: A590908	Пружинная шайба	8
27	A590908	Пружинная шайба	8
28	4041085	Рукоятка	2
28	969678 замена: 4045842	Рукоятка	2
28	969678 замена: 4041085	Рукоятка	2
29	4045842	Стопорная пластина	2
29	4508994 замена: 4041085	Пластина	2
29	4508994 замена: 4045842	Пластина	2
30	4508995	Резиновая прокладка	2
31	4501982	Пружина	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
