Наклон разгрузка погрузчик детали <погрузчик> — HITACHI UH20

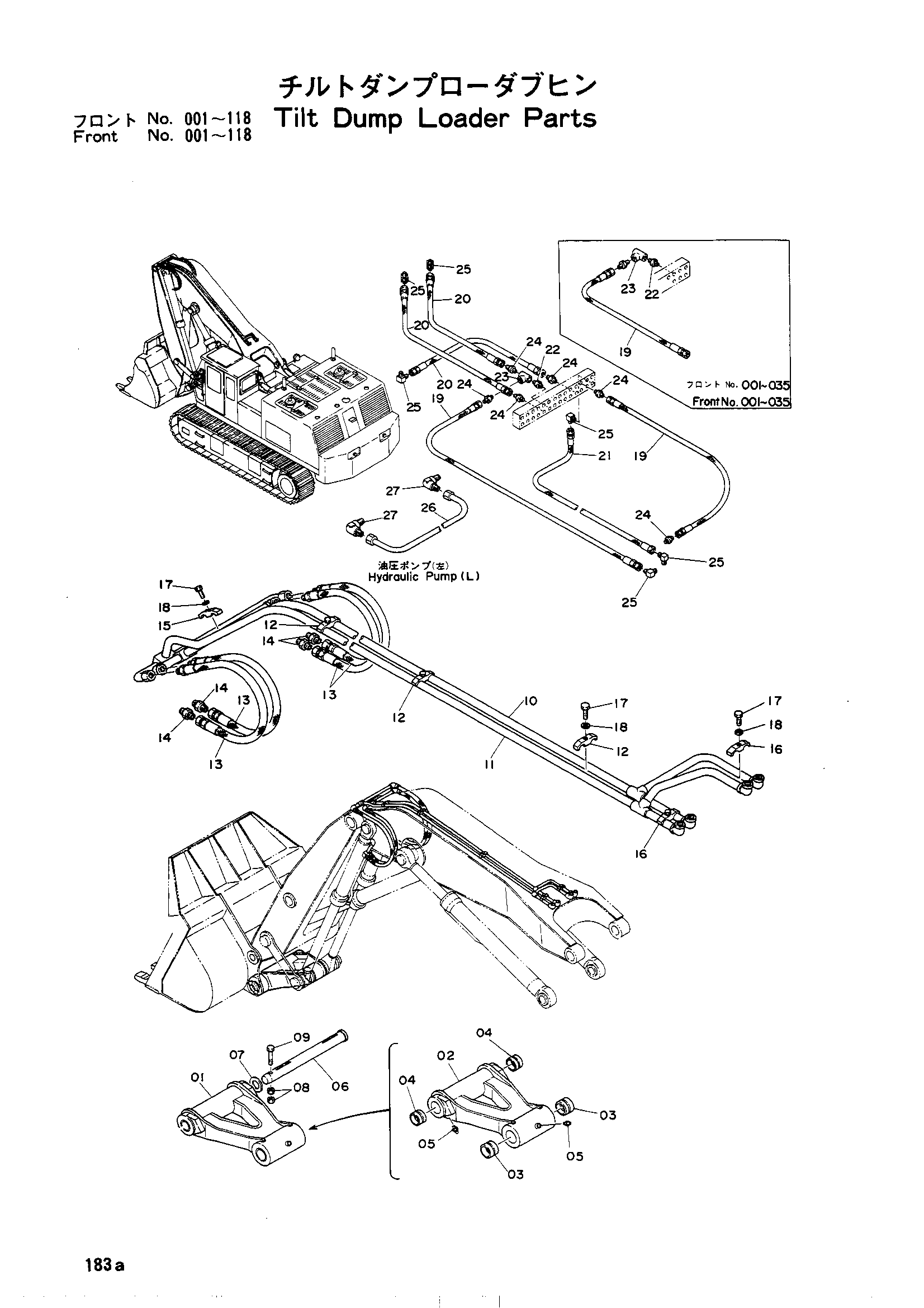

Заводская схема «Наклон разгрузка погрузчик детали <погрузчик>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9013776 | Линк-а в сборе | 1 |
| 02 | 7003007 | Тяга A | 1 |
| 03 | 4509732 | Втулка | 2 |
| 04 | 4504239 | Втулка | 2 |
| 05 | J75481 | Штуцер | 3 |
| 06 | 3008220 | Палец | 1 |
| 07 | 499332 | Шайба | 1 |
| 08 | M511613 | Гайка | 2 |
| 09 | 4504786 | Болт | 1 |
| 10 | 7003319 | Трубка | 1 |
| 10 | 7004248 замена: 4103105 | Трубка | 1 |
| 10 | 7004248 замена: 4104074 | Трубка | 1 |
| 10 | 7004248 замена: 4106813 | Трубка | 1 |
| 10 | 7004248 замена: 4106814 | Трубка | 1 |
| 10 | 7004248 замена: 8018348 | Трубка | 1 |
| 10 | 7004248 замена: 9712116 | Трубка | 1 |
| 10 | 7004248 замена: 9712117 | Трубка | 1 |
| 10 | 7004248 замена: 9712118 | Трубка | 1 |
| 10 | 7004248 замена: A811040 | Трубка | 1 |
| 10 | 7004248 замена: A811045 | Трубка | 1 |
| 10 | 7004248 замена: M351200 | Трубка | 1 |
| 10 | 7004248 замена: M351236 | Трубка | 1 |
| 10 | 7004248 замена: M351280 | Трубка | 1 |
| 10 | 7004248 замена: 9712115 | Трубка | 1 |
| 11 | 7003318 | Трубка | 1 |
| 11 | 7004249 замена: 4103105 | Трубка | 1 |
| 11 | 7004249 замена: 4104075 | Трубка | 1 |
| 11 | 7004249 замена: 4106813 | Трубка | 1 |
| 11 | 7004249 замена: 8018347 | Трубка | 1 |
| 11 | 7004249 замена: 8018349 | Трубка | 1 |
| 11 | 7004249 замена: 8018350 | Трубка | 1 |
| 11 | 7004249 замена: 9712119 | Трубка | 1 |
| 11 | 7004249 замена: A811040 | Трубка | 1 |
| 11 | 7004249 замена: A811045 | Трубка | 1 |
| 11 | 7004249 замена: M351200 | Трубка | 1 |
| 11 | 7004249 замена: M351236 | Трубка | 1 |
| 11 | 7004249 замена: M351280 | Трубка | 1 |
| 11 | 7004249 замена: 9711436 | Трубка | 1 |
| 12 | 4050781 | Хомут | 3 |
| 12 | 4053696 | Хомут трубки | 3 |
| 13 | 4053690 замена: 4022745 | Резиновый шланг | 4 |
| 13 | 4053690 замена: 4055310 | Резиновый шланг | 4 |
| 13 | 4055310 | Резиновый шланг | 4 |
| 14 | 4022745 | Адаптер | 4 |
| 14 | 4050777 | Адаптер | 4 |
| 15 | 4036955 | Хомут | 1 |
| 15 | 4053600 | Хомут | 1 |
| 16 | 4053600 | Хомут | 2 |
| 16 | 4503382 | Хомут трубки | 2 |
| 17 | M111271 | Болт | 6 |
| 18 | A590912 | Пружинная шайба | 6 |
| 19 | 4509857 | Резиновый шланг | 2 |
| 20 | 4058740 | Резиновый шланг | 3 |
| 21 | 4509868 | Резиновый шланг | 1 |
| 22 | 94-1701 | Адаптер | 1 |
| 22 | 94-1701 | Адаптер | 2 |
| 23 | 94-0660 | Тройник | 1 |
| 23 | 94-0660 | Тройник | 2 |
| 24 | 94-1301 | Адаптер | 6 |
| 25 | 94-1401 | Угловой штуцер | 6 |
| 26 | 4057334 | Трубка | 1 |
| 27 | 4045430 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
