Тормозной клапан (для ходовой гидромотор) — HITACHI UH20

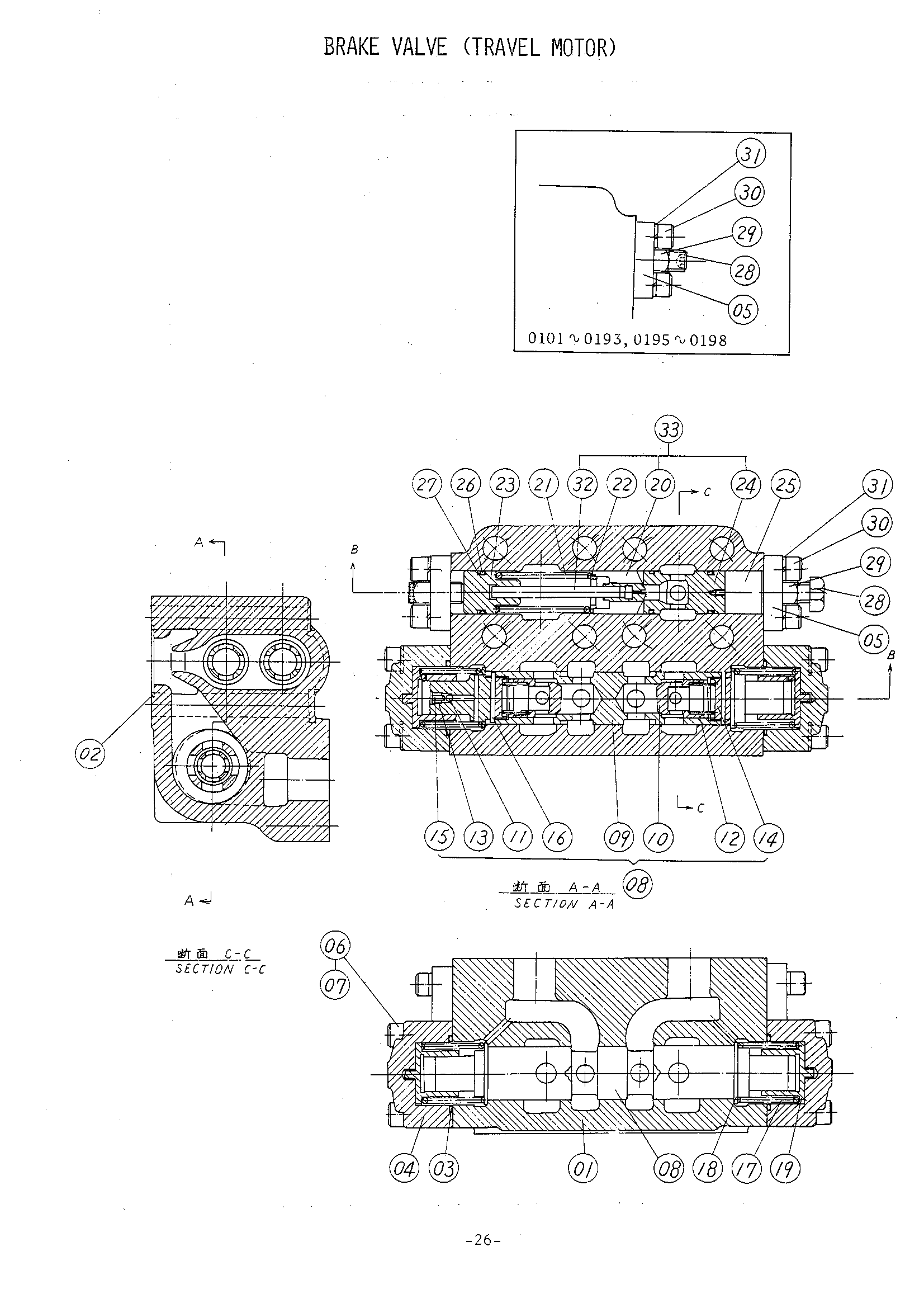

Заводская схема «Тормозной клапан (для ходовой гидромотор)» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4508799	Тормозной клапан	2
01	4040126	Корпус	1
01	4040126	Корпус	1
02	4080481 замена: 4508799	Корпус	1
02	4080481 замена: 4508799	Корпус	1
03	A811050	Уплотнительное кольцо	2
04	4040141	Крышка S(2)	2
05	4040130	Крышка R	2
06	M341256	Болт с внутренним шестигранником	8
07	4040879	Пружинная шайба	8
08	4040127	Золотник'	1
08	4040127	Золотник'	1
17	4040139	Пружина	2
18	4040128	Шайба S	2
19	4040129	Втулка (2)	2
21	4040140 замена: 4080479	Пружина	2
21	4040140 замена: 4080482	Пружина	2
21	4040140 замена: 4080483	Пружина	2
21	4040875 замена: 4040140	Пружина	2
21	4040875 замена: 4040137	Пружина	2
21	4080479	Пружина	2
21	4080479	Пружина	2
22	4040131	Шайба R	2
23	4040137 замена: 4080480	Бобышка	2
23	4040137 замена: 4080482	Бобышка	2
23	4040137 замена: 4080483	Бобышка	2
23	4040876 замена: 4040137	Бобышка	2
23	4040876 замена: 4040140	Бобышка	2
23	4080482 замена: 4090948	Бобышка	2
23	4080482	Бобышка	2
23	4090948	Бобышка	2
25	4040133	Втулка	2
26	4509182	Уплотнительное кольцо	6
27	4040877	Опорное кольцо	4
28	4040878	Винт регулировочный	2
28	4080477	Болт	2
28	4080477	Болт	2
29	4080478	Гайка	2
29	4080478	Гайка	2
29	M561613	Гайка	2
29	M561613	Гайка	2
30	M341025	Болт с внутренним шестигранником	12
31	4040874	Пружинная шайба	12
33	4080483	Балве	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
