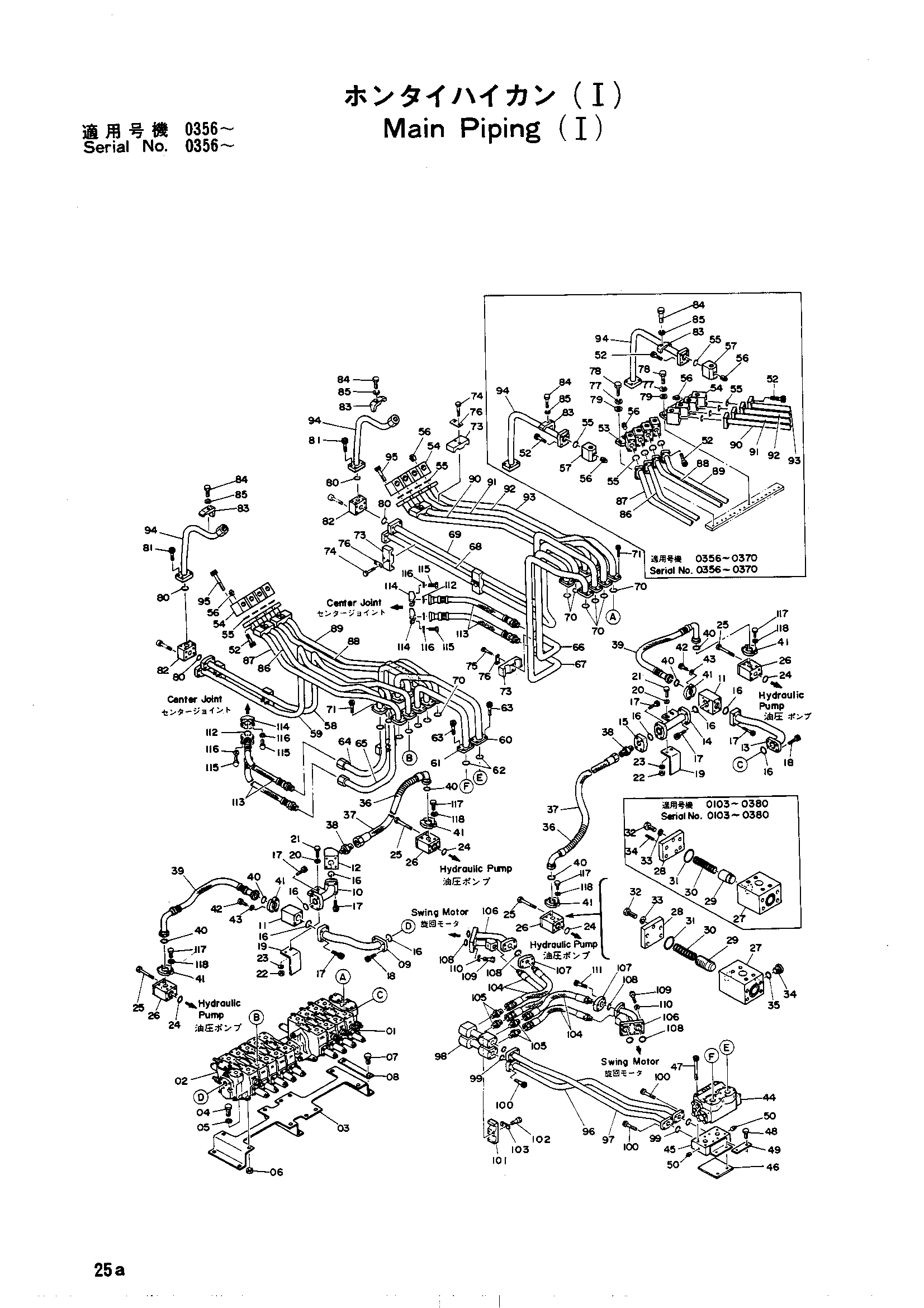

Основные гидролинии (1) — HITACHI UH20

Заводская схема «Основные гидролинии (1)» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4084818	Гидрораспределитель(правый)	1
02	4514242	Гидрораспределитель(левый)	1
03	8007455	Кронштейн	1
04	M111656	Болт	8
05	A590916	Пружинная шайба	8
06	M511613	Гайка	8
07	M111625	Болт	6
08	4508948	Стопорная шайба	3
09	8017452	Трубка	1
10	8017453	Трубка	1
11	4103106	Блок	2
12	4103107	Блок	1
13	8017454	Трубка	1
14	8017455	Трубка	1
15	4103108	Фланец	1
16	A811045	Уплотнительное кольцо	8
17	M351236	Болт с внутренним шестигранником	24
18	4063335	Болт с внутренним шестигранником	8
19	4035229	Кронштейн	2
20	A590112	Шайба	4
21	M111240	Болт	4
22	M511210	Гайка	4
23	A590912	Пружинная шайба	4
24	A811035	Уплотнительное кольцо	4
25	M211201	Болт	16
25	M211203	Болт	16
26	9027643	Клапан обратный	4
26	9402981 замена: M211040	Клапан обратный	4
26	9402981 замена: M211203	Клапан обратный	4
26	9402981 замена: 9027643	Клапан обратный	4
27	2010355	Корпус	1
27	3502391	Блок	1
28	4088403	Крышка	1
28	4512079	Колпачок	1
29	4088666	Тарельчатый клапан	1
29	4512080	Поршень	1
30	4088667	Пружина	1
30	4512081	Пружина	1
31	A811035	Уплотнительное кольцо	1
32	4043310	Болт	1
32	M210825	Болт	1
33	A590908	Пружинная шайба	1
33	A590910	Пружинная шайба	1
34	4055350	Пробка	1
34	4509774	Пружинный штифт	1
35	957366	Уплотнительное кольцо	1
36	4053913	Защита шланга	2
37	4054326	Резиновый шланг	2
38	94-1305	Адаптер	2
39	4512187	Резиновый шланг	2
40	966993	Уплотнительное кольцо	6
41	4075852	Разъёмный фланец	12
42	M111040	Болт	8
43	A590910	Пружинная шайба	8
44	4508902	Тормозной клапан	1
45	7004049	Блок	1
46	4508949	Резиновая прокладка	1
47	M351603	Болт с внутренним шестигранником	8
48	M111628	Болт	2
49	4508950	Стопорная шайба	1
50	J75281	Пробка масляный	2
52	M351236	Болт с внутренним шестигранником	16
52	M351236	Болт с внутренним шестигранником	40
53	9711740	Блок	4
54	3018693	Блок	8
54	9711741	Блок	4
55	A811040	Уплотнительное кольцо	8
55	A811040	Уплотнительное кольцо	10
56	J75281	Пробка масляный	8
56	J75281	Пробка масляный	10
57	4104680	Блок	2
58	8017449	Трубка	1
59	7004671	Трубка	1
60	7004015	Трубка	1
61	7004016	Трубка	1
62	A811045	Уплотнительное кольцо	2
63	M341240	Болт	8
64	7004017	Трубка	1
65	7004018	Трубка	1
66	7004021	Трубка	1
67	7004022	Трубка	1
68	7004023	Трубка	1
69	8017448	Трубка	1
70	A811040	Уплотнительное кольцо	18
71	4513287	Болт с внутренним шестигранником	72
73	4058344	Хомут трубки	6
73	4058344	Хомут трубки	10
74	M111263	Болт	8
74	M111263	Болт	16
75	M111256	Болт	4
76	442687	Стопорная пластина	6
76	442687	Стопорная пластина	10
77	A590912	Пружинная шайба	16
78	M111232	Болт	16
79	A590112	Шайба	16
80	A811040	Уплотнительное кольцо	4
81	M351236	Болт с внутренним шестигранником	8
82	4103104	Блок	2
83	4053598	Хомут трубки	2
84	M111263	Болт	2
85	A590912	Пружинная шайба	2
86	8017599	Трубка	1
86	8017930	Трубка	1
87	8017600	Трубка	1
87	8017931	Трубка	1
88	8017601	Трубка	1
88	8017932	Трубка	1
89	8017602	Трубка	1
89	8017933	Трубка	1
90	8017603	Трубка	1
90	8017934	Трубка	1
91	8017604	Трубка	1
91	8017935	Трубка	1
92	8017936	Трубка	1
92	8018408	Трубка	1
93	8017937	Трубка	1
93	8018409	Трубка	1
94	8017938	Трубка	2
94	8018430	Трубка	2
95	M351280	Болт с внутренним шестигранником	16
96	8017450	Трубка	1
97	8017451	Трубка	1
98	3017864	Блок	2
99	A811040	Уплотнительное кольцо	4
100	M351236	Болт с внутренним шестигранником	16
101	4058344	Хомут трубки	1
102	M111263	Болт	2
103	442687	Стопорная пластина	1
104	4054391	Резиновый шланг	4
105	94-1304	Адаптер	4
106	8017211	Трубка	2
107	4102215	Фланец	2
108	A811040	Уплотнительное кольцо	6
109	M111240	Болт	16
110	A590912	Пружинная шайба	16
111	M351236	Болт с внутренним шестигранником	8
112	966993	Уплотнительное кольцо	4
113	4057270	Резиновый шланг	4
114	4075852	Разъёмный фланец	8
115	M211040	Болт	16
116	A590910	Пружинная шайба	16
117	M111040	Болт	16
117	M211040	Болт	16
118	A590910	Пружинная шайба	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
