Наклон разгрузка погрузчик детали <погрузчик> — HITACHI UH20

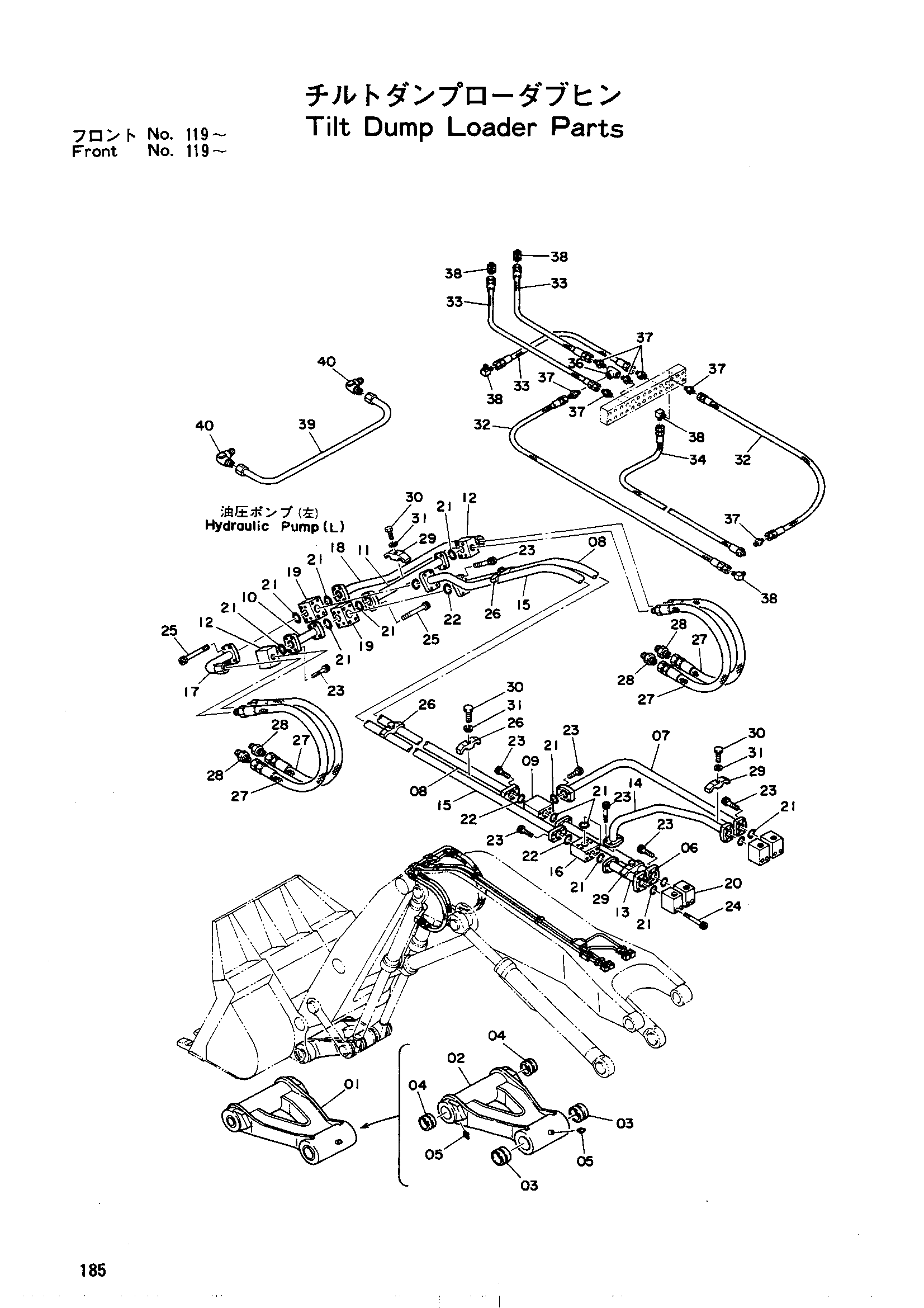

Заводская схема «Наклон разгрузка погрузчик детали <погрузчик>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9028750 | Тяга A | 1 |
| 02 | 7007427 | Тяга A | 1 |
| 03 | 4509732 | Втулка | 2 |
| 04 | 4091039 | Втулка | 2 |
| 05 | J75481 | Штуцер | 3 |
| 06 | 9712115 | Трубка | 1 |
| 07 | 9712116 | Трубка | 1 |
| 08 | 8018348 | Трубка | 1 |
| 09 | 4104074 | Блок | 1 |
| 10 | 9712117 | Трубка | 1 |
| 11 | 9712118 | Трубка | 1 |
| 12 | 4106814 | Блок | 2 |
| 13 | 9711436 | Трубка | 1 |
| 14 | 8018347 | Трубка | 1 |
| 15 | 8018349 | Трубка | 1 |
| 16 | 4104075 | Блок | 1 |
| 17 | 9712119 | Трубка | 1 |
| 18 | 8018350 | Трубка | 1 |
| 19 | 4106813 | Блок | 2 |
| 20 | 4103105 | Блок | 4 |
| 21 | A811040 | Уплотнительное кольцо | 14 |
| 22 | A811045 | Уплотнительное кольцо | 4 |
| 23 | M351236 | Болт с внутренним шестигранником | 48 |
| 24 | M351280 | Болт с внутренним шестигранником | 8 |
| 25 | M351200 | Болт с внутренним шестигранником | 8 |
| 26 | 4053696 | Хомут трубки | 3 |
| 27 | 4055310 | Резиновый шланг | 4 |
| 28 | 4022745 | Адаптер | 4 |
| 29 | 4053600 | Хомут | 3 |
| 30 | M111271 | Болт | 6 |
| 31 | A590912 | Пружинная шайба | 6 |
| 32 | 4509857 | Резиновый шланг | 2 |
| 33 | 4058740 | Резиновый шланг | 3 |
| 34 | 4509868 | Резиновый шланг | 1 |
| 35 | 94-1701 | Адаптер | 1 |
| 36 | 94-0660 | Тройник | 1 |
| 37 | 94-1301 | Адаптер | 6 |
| 38 | 94-1401 | Угловой штуцер | 6 |
| 39 | 4057334 | Трубка | 1 |
| 40 | 4045430 | Штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
