Гидролинии рабочего оборудования <погрузчик> — HITACHI UH20

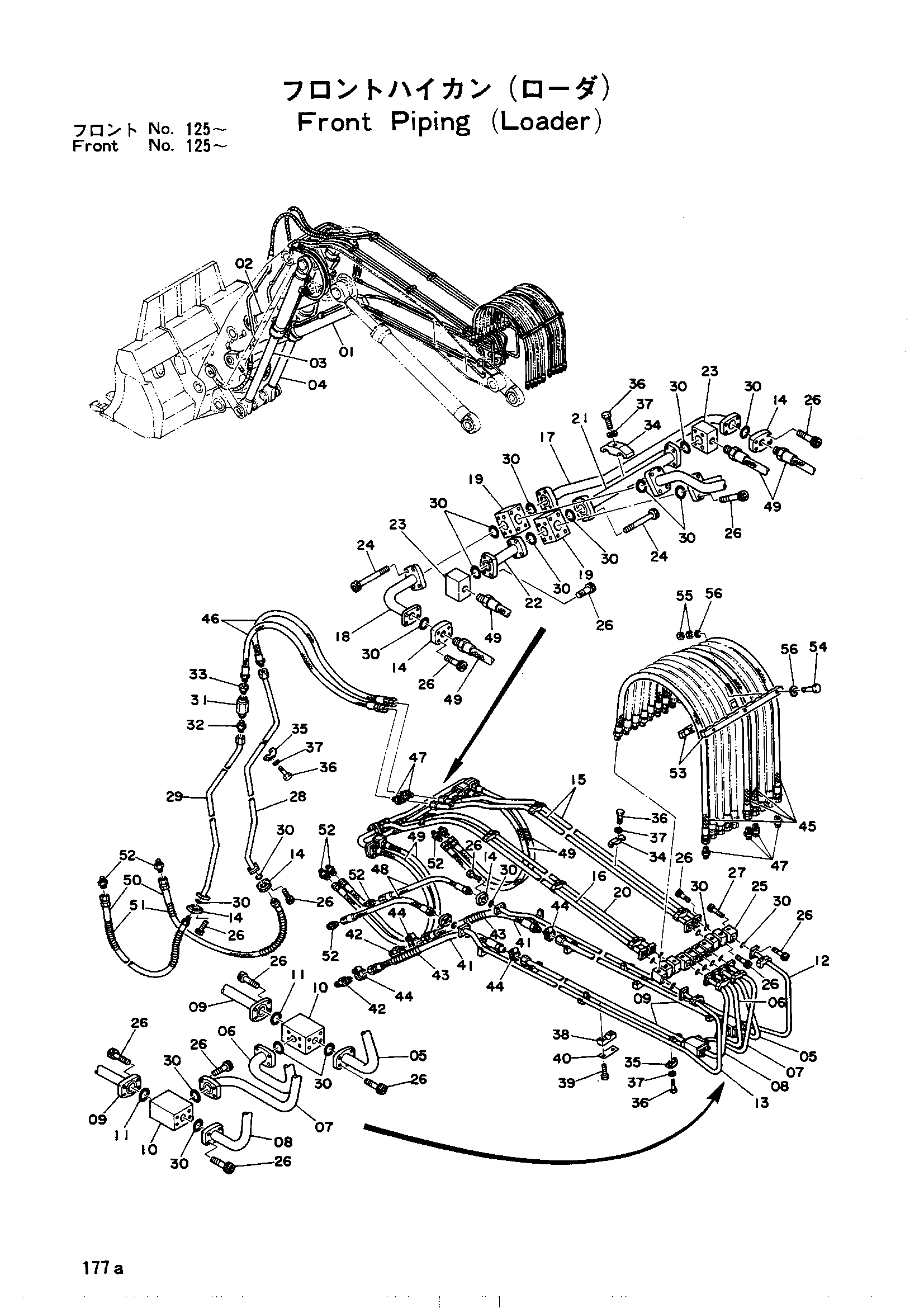

Заводская схема «Гидролинии рабочего оборудования <погрузчик>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3017132 замена: 3020622 | Гидроцилиндр рукоять | 1 |
| 01 | 3020622 | Гидроцилиндр рукоять | 1 |
| 02 | 3017133 замена: 3020625 | Гидроцилиндр уровень | 1 |
| 02 | 3020625 | Гидроцилиндр уровень | 1 |
| 03 | 3017134 замена: 3020624 | Гидроцилиндр наклон (левый) | 1 |
| 03 | 3020624 | Гидроцилиндр наклон (левый) | 1 |
| 04 | 3017135 замена: 3020623 | Гидроцилиндр наклон (правый) | 1 |
| 04 | 3020623 | Гидроцилиндр наклон (правый) | 1 |
| 05 | 8017647 | Трубка | 1 |
| 06 | 8017648 | Трубка | 1 |
| 07 | 8017649 | Трубка | 1 |
| 08 | 8017650 | Трубка | 1 |
| 09 | 8012126 | Трубка | 2 |
| 10 | 4077483 | Блок | 2 |
| 11 | A811045 | Уплотнительное кольцо | 2 |
| 12 | 8017651 | Трубка | 1 |
| 13 | 8017652 | Трубка | 1 |
| 14 | 4102215 | Фланец | 6 |
| 15 | 8017653 | Трубка | 2 |
| 16 | 8017654 | Трубка | 1 |
| 17 | 8017655 | Трубка | 1 |
| 18 | 9711610 | Трубка | 1 |
| 19 | 4103104 | Блок | 2 |
| 20 | 8017656 | Трубка | 1 |
| 21 | 9711611 | Трубка | 1 |
| 22 | 9711612 | Трубка | 1 |
| 23 | 4103823 | Блок | 2 |
| 24 | M351290 | Болт с внутренним шестигранником | 8 |
| 25 | 4103105 | Блок | 10 |
| 26 | M351236 | Болт с внутренним шестигранником | 84 |
| 27 | M351280 | Болт с внутренним шестигранником | 20 |
| 28 | 8017645 | Трубка | 1 |
| 29 | 8017646 | Трубка | 1 |
| 30 | A811040 | Уплотнительное кольцо | 28 |
| 31 | 4039714 | Клапан тхроттле | 1 |
| 32 | 94-1905 | Адаптер | 1 |
| 33 | 94-1605 | Переходник | 1 |
| 34 | 4053600 | Хомут трубки | 11 |
| 35 | 4053598 | Хомут трубки | 14 |
| 36 | M111263 | Болт | 25 |
| 37 | A590912 | Пружинная шайба | 25 |
| 38 | 4058347 | Хомут трубки | 6 |
| 39 | M111256 | Болт | 12 |
| 40 | D46612 | Стопорная шайба | 6 |
| 41 | 4054381 | Резиновый шланг | 2 |
| 42 | 94-1306 | Адаптер | 2 |
| 43 | 4053614 | Защитный кожух | 2 |
| 44 | 4505385 | Хомут шланга | 4 |
| 45 | 4056092 | Резиновый шланг | 4 |
| 46 | 4055310 | Резиновый шланг | 2 |
| 47 | 94-1305 | Адаптер | 6 |
| 48 | 4053153 | Резиновый шланг | 2 |
| 49 | 4054384 | Резиновый шланг | 4 |
| 50 | 4055058 | Резиновый шланг | 2 |
| 51 | 4055189 | Защита S | 2 |
| 52 | 94-1304 | Адаптер | 8 |
| 53 | 3018789 | Хомут шланга | 2 |
| 54 | M111201 | Болт | 3 |
| 55 | M511210 | Гайка | 6 |
| 56 | A590112 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
