Рычаг управления — HITACHI UH20

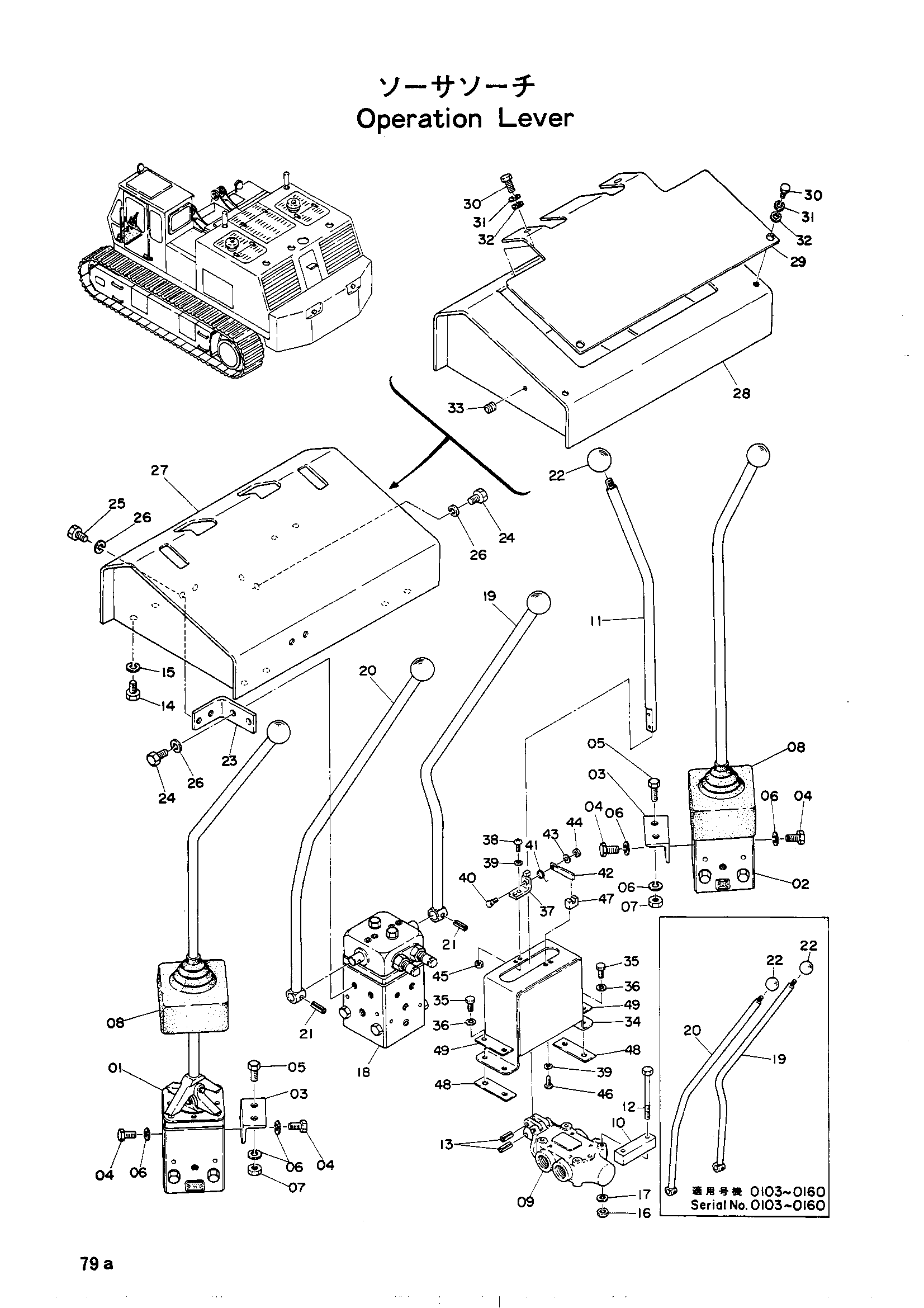

Заводская схема «Рычаг управления» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9402725 | Пилотный клапан | 1 |
| 02 | 9402726 | Пилотный клапан | 1 |
| 03 | 4056889 | Кронштейн | 2 |
| 03 | 4510949 | Кронштейн | 2 |
| 04 | M211020 | Болт | 8 |
| 05 | M111025 | Болт | 4 |
| 06 | A590010 замена: 590910 | Пружинная шайба | 12 |
| 06 | A590910 | Пружинная шайба | 12 |
| 07 | M501008 | Гайка | 4 |
| 07 | M511008 замена: M501008 | Гайка | 4 |
| 08 | 3501504 | Крышка рычаг | 2 |
| 09 | 4039016 | Клапан | 1 |
| 09 | 4510995 | Клапан | 1 |
| 10 | 4510997 | Блок | 2 |
| 11 | 3502190 | Рычаг | 1 |
| 12 | 4510998 замена: M200690 | Болт | 4 |
| 12 | M200690 | Болт | 4 |
| 13 | 959504 | Пружинный штифт | 2 |
| 14 | M111020 | Болт | 8 |
| 15 | A590010 замена: A590910 | Пружинная шайба | 8 |
| 15 | A590910 | Пружинная шайба | 8 |
| 16 | M500605 | Гайка | 4 |
| 17 | A590006 замена: A590906 | Пружинная шайба | 4 |
| 17 | A590906 | Пружинная шайба | 4 |
| 18 | 9402724 | Пилотный клапан | 1 |
| 19 | 7501022 | Рычаг | 1 |
| 20 | 7501024 | Рычаг | 1 |
| 21 | 4506368 | Палец | 2 |
| 22 | 445412 | Рукоятка | 3 |
| 22 | 499845 | Рукоятка | 1 |
| 23 | 4510960 | Кронштейн | 1 |
| 24 | M211020 | Болт | 4 |
| 25 | M111020 замена: M111025 | Болт | 2 |
| 25 | M111025 | Болт | 2 |
| 26 | A590010 замена: A590910 | Пружинная шайба | 6 |
| 26 | A590910 | Пружинная шайба | 6 |
| 27 | 6500664 | Кронштейн | 1 |
| 27 | 9011525 | Кронштейн | 1 |
| 28 | 7002205 | Кронштейн | 1 |
| 29 | 4036427 замена: 4056879 | Пластина | 1 |
| 29 | 4056879 | Пластина | 1 |
| 30 | M111022 | Болт | 4 |
| 31 | A590910 | Пружинная шайба | 4 |
| 32 | A590110 | Плоская шайба | 4 |
| 33 | 94-2801 | Резиновая втулка | 1 |
| 34 | 8007516 | Крышка | 1 |
| 35 | M200814 | Болт | 4 |
| 36 | A590908 | Пружинная шайба | 4 |
| 37 | 9704431 | Кронштейн | 1 |
| 38 | M430416 | Винт | 2 |
| 39 | A590904 | Пружинная шайба | 4 |
| 40 | 4044938 | Палец | 1 |
| 41 | 4053490 | Пружина | 1 |
| 42 | 4053489 | Рычаг | 1 |
| 43 | A590906 | Пружинная шайба | 1 |
| 44 | M500605 | Гайка | 1 |
| 45 | M500403 | Гайка | 2 |
| 46 | M430408 | Винт | 2 |
| 47 | 4044939 | Ограничитель | 1 |
| 48 | 4063661 | Резиновая прокладка | 2 |
| 49 | 4063662 | Стопорная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
