Задний обратная лопата детали — HITACHI UH20

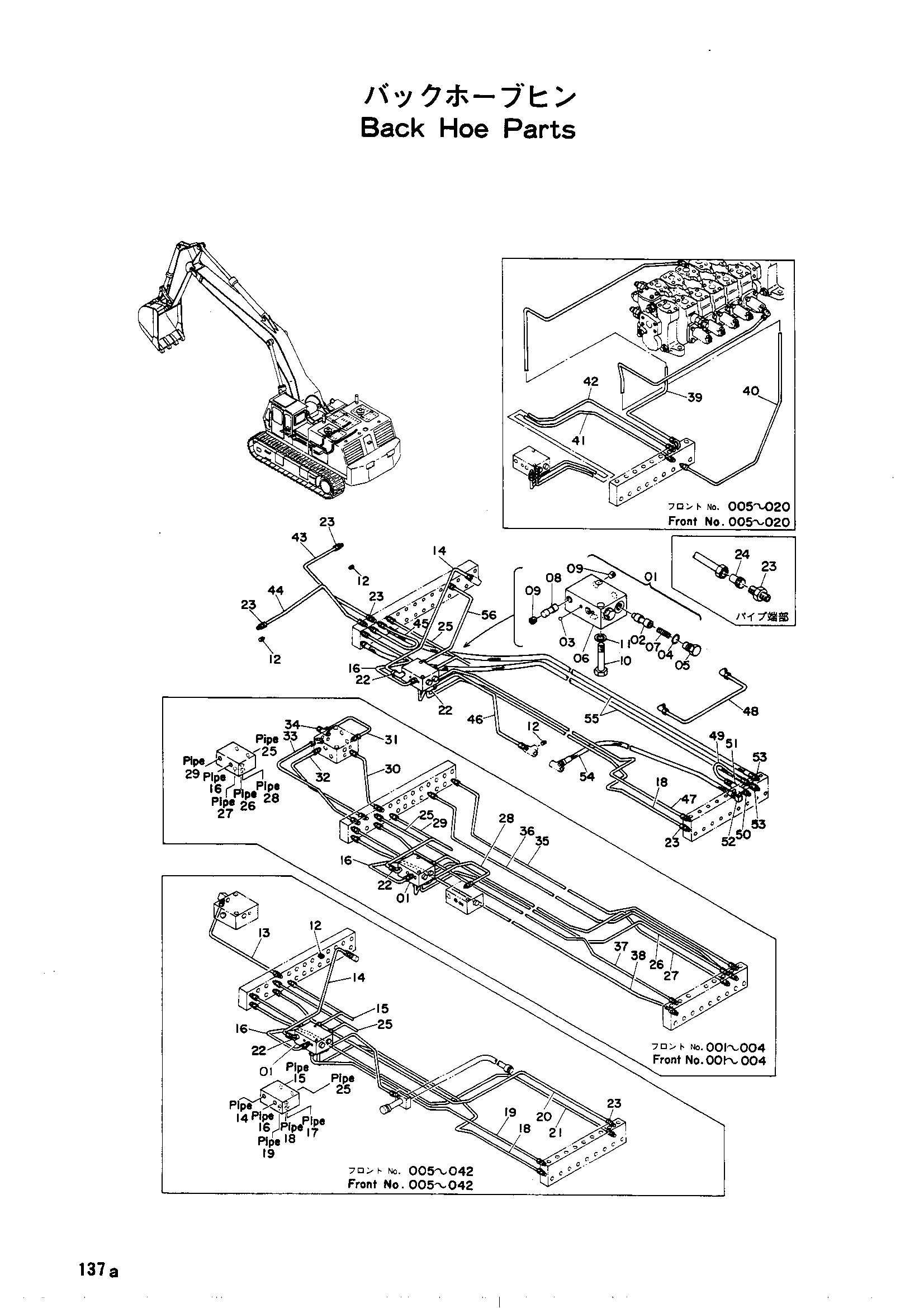

Заводская схема «Задний обратная лопата детали» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9010889 | Клапан | 1 |
| 01 | 9403369 | Клапан | 1 |
| 02 | 4511913 | Золотник | 2 |
| 03 | 4009412 | Шарик | 3 |
| 04 | 957366 | Уплотнительное кольцо | 2 |
| 05 | 4511914 | Пробка | 2 |
| 06 | 2003070 | Корпус | 1 |
| 06 | 2500631 замена: 4012541 | Корпус | 1 |
| 06 | 2500631 замена: 2003070 | Корпус | 1 |
| 07 | 4033139 | Пружина | 2 |
| 08 | 4034058 | Золотник | 1 |
| 09 | 4012541 | Пробка | 2 |
| 10 | M111063 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | 94-2022 | Пробка | 5 |
| 13 | 4034055 | Трубка | 1 |
| 14 | 4034056 | Трубка | 1 |
| 15 | 4034057 | Трубка | 1 |
| 16 | 4514881 | Трубка | 1 |
| 17 | 4045015 | Трубка | 1 |
| 18 | 3006291 | Трубка | 1 |
| 19 | 3006405 | Трубка | 1 |
| 20 | 3004428 | Трубка | 1 |
| 21 | 3004429 | Трубка | 1 |
| 22 | 4507112 | Угловой штуцер | 2 |
| 22 | 4507112 | Угловой штуцер | 3 |
| 23 | 4507113 | Штуцер | 18 |
| 23 | 4507113 | Штуцер | 24 |
| 24 | 4026393 | Кольцо | 20 |
| 24 | 4026393 | Кольцо | 26 |
| 25 | 4514880 | Трубка | 1 |
| 26 | 3502896 | Трубка | 1 |
| 27 | 3502897 | Трубка | 1 |
| 28 | 4514882 | Трубка | 1 |
| 29 | 4514879 | Трубка | 1 |
| 30 | 4514852 | Трубка | 1 |
| 31 | 4514849 | Трубка | 1 |
| 32 | 4514850 | Трубка | 1 |
| 33 | 4514851 | Трубка | 1 |
| 34 | 4514897 | Тройник | 1 |
| 35 | 3502891 | Трубка | 1 |
| 36 | 3502890 | Трубка | 1 |
| 37 | 3502895 | Трубка | 1 |
| 38 | 3502892 | Трубка | 1 |
| 39 | 2003068 | Трубка | 1 |
| 40 | 2003069 | Трубка | 1 |
| 41 | 3004432 | Трубка | 1 |
| 42 | 3004433 | Трубка | 1 |
| 43 | 4057355 | Трубка | 1 |
| 44 | 4057352 | Трубка | 1 |
| 45 | 4057360 | Трубка | 1 |
| 46 | 4057364 | Трубка | 1 |
| 47 | 3008570 | Трубка | 1 |
| 48 | 4057334 | Трубка | 1 |
| 49 | 4057363 | Трубка | 1 |
| 50 | 94-1701 | Адаптер | 1 |
| 51 | 94-0660 | Тройник | 1 |
| 52 | 94-1401 | Угловой штуцер | 1 |
| 53 | 94-1301 | Адаптер | 5 |
| 54 | 4019968 | Резиновый шланг | 1 |
| 55 | 4033013 | Резиновый шланг | 2 |
| 56 | 4057356 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
