Кондиционер — HITACHI UH20

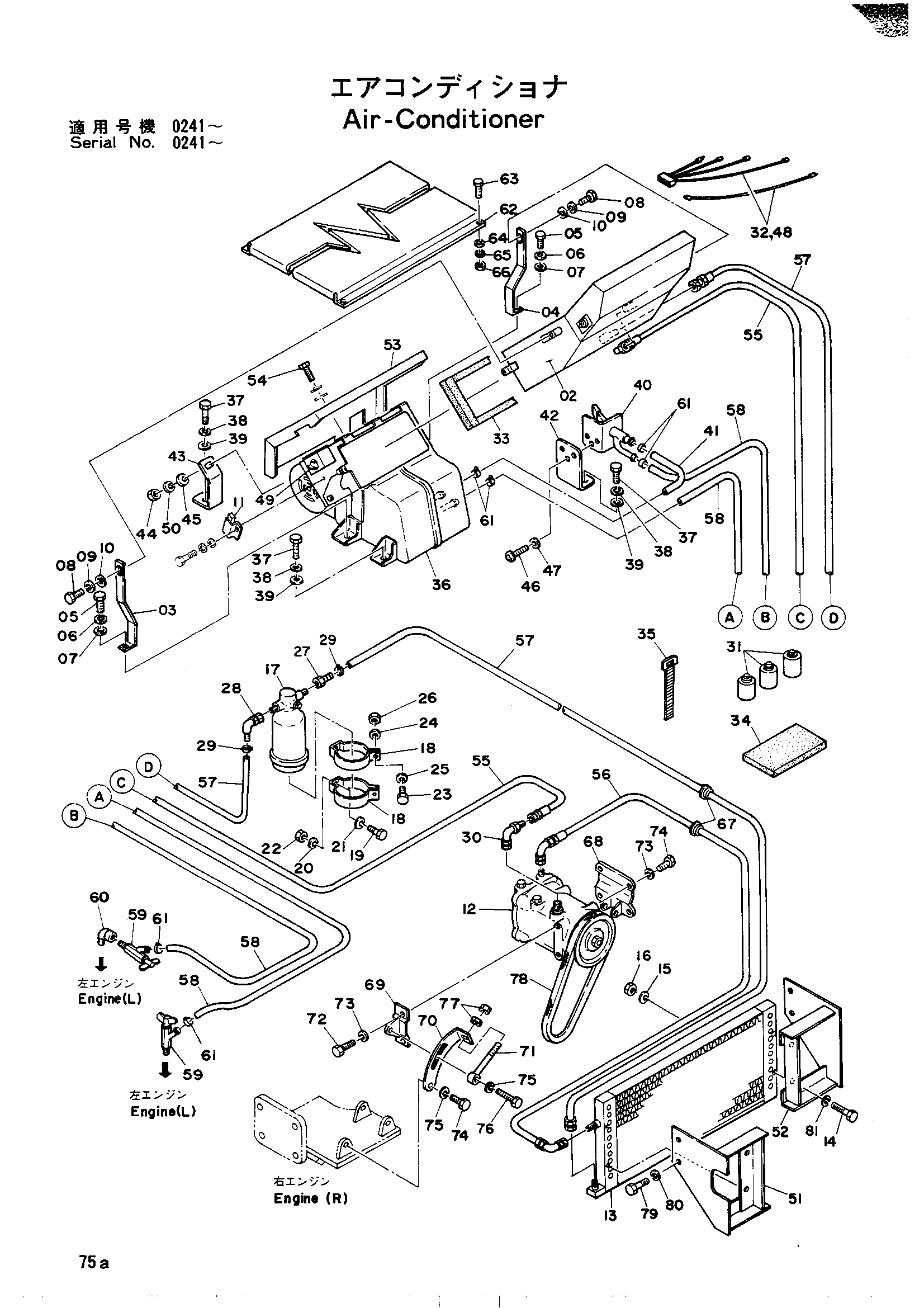

Заводская схема «Кондиционер» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9023911	Радиатор в сборе	1
02	4080640	Радиатор блок	1
03	4080643	Кронштейн R	1
04	4080642	Кронштейн L	1
05	M111025	Болт	2
06	A590910	Пружинная шайба	2
07	A590110	Шайба	2
08	M200613	Болт	2
09	A590906	Пружинная шайба	2
10	A590106	Шайба	2
11	4110901	Выключатель микро	1
12	4080641	Компрессор	1
13	4045674	Конденсатор	1
14	M200640	Болт	4
15	A590906	Пружинная шайба	4
16	M500605	Гайка	4
17	4080644	Ликуид бак	1
18	4045673	Кронштейн	2
19	M200816	Болт	2
20	A590908	Пружинная шайба	2
21	A590108	Шайба	2
22	M500807	Гайка	2
23	M200620	Болт	2
24	A590906	Пружинная шайба	2
25	A590106	Шайба	2
26	M500605	Гайка	2
27	4110859	Адаптер	1
28	4099156	Адаптер	1
29	4514700	Лента шланг	2
30	4045670	Адаптер	1
31	4507594	GAS	3
32	4080645	Жгут проводов	1
33	4110899	Амортизатор	1
34	4110900	Резиновая подушка	1
35	4110898	Зажим	4
36	4078815	Отопитель в сборе	1
37	M111020	Болт	5
38	A590910	Пружинная шайба	5
39	A590110	Шайба	5
40	4080633	Кран	1
40	4115856	Кран	1
41	4080634 замена: 4507228	Шланг	1
41	4080634 замена: 4113054	Шланг	1
41	4113054	Шланг	1
41	4115857	Шланг	1
42	4080635	Кронштейн	1
42	4115858	Кронштейн	1
43	4080636	Кронштейн	1
44	M500807	Гайка	1
45	A590108	Шайба	1
46	M430510	Винт	3
47	A590905	Пружинная шайба	3
48	4080637	Жгут проводов	1
49	4080638	Выключатель	1
50	A590908	Пружинная шайба	1
51	7002485	Кронштейн	1
52	7002486	Кронштейн	1
53	7007896	Крышка	1
54	M200625	Болт	4
55	4079258	Шланг	1
56	4507808	Шланг флексибле	1
57	4045671	Шланг	1
58	4078976	Шланг	2
59	4507979	Клапан	2
60	4062963	Адаптер	1
61	4507228	Зажим шланг	6
62	4062286	Крышка	1
63	M111225	Болт	4
64	A590112	Плоская шайба	4
65	A590912	Пружинная шайба	4
66	M501210	Гайка	4
67	4062691	Колпачок резиновый	2
68	9707828	Кронштейн	1
69	9707829	Кронштейн	1
70	4079358	Стойка	1
71	9707830	Болт регулировочный	1
72	M111020	Болт	6
73	A590910	Пружинная шайба	6
74	M200828	Болт	3
75	A590908	Пружинная шайба	4
76	M200840	Болт	1
77	M501008	Гайка	2
78	4514078	Ремень V	1
79	M111025	Болт	4
80	A590910	Пружинная шайба	4
81	A590906	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
