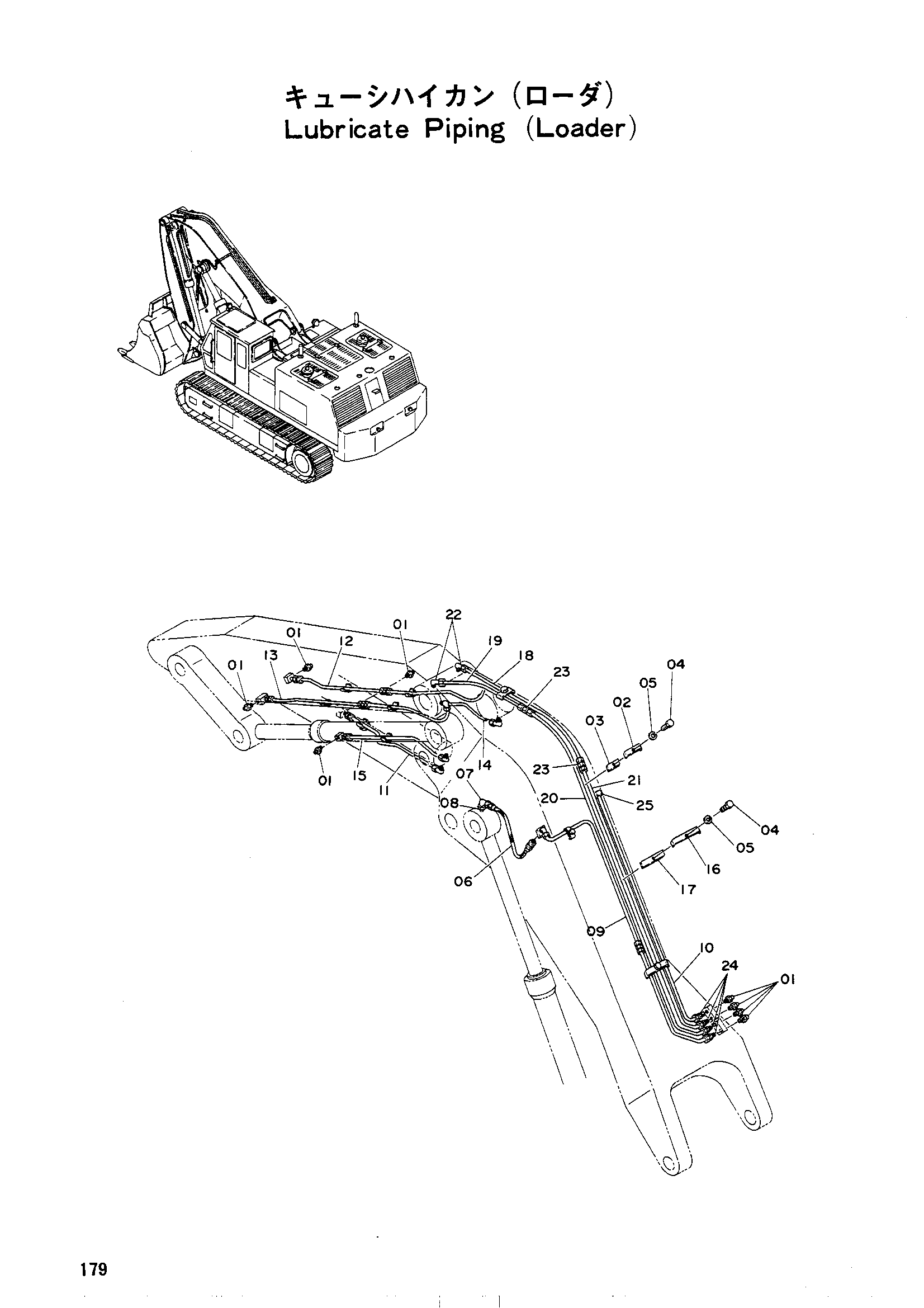

Трубопроводы системы смазки <погрузчик> — HITACHI UH20
Заводская схема «Трубопроводы системы смазки <погрузчик>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J75481 | Штуцер | 4 |
| 01 | J75481 | Штуцер | 6 |
| 02 | 4032160 | Хомут | 10 |
| 03 | 4032161 | Резиновая прокладка | 10 |
| 04 | M111225 | Болт | 10 |
| 04 | M111225 | Болт | 12 |
| 05 | A590912 | Пружинная шайба | 10 |
| 05 | A590912 | Пружинная шайба | 12 |
| 06 | 4511503 | Резиновый шланг | 2 |
| 07 | 4506344 | Угловой штуцер | 2 |
| 07 | 94-1401 | Угловой штуцер | 2 |
| 08 | 4031492 | Адаптер.с | 2 |
| 09 | 4046890 | Трубка | 1 |
| 10 | 4046889 | Трубка | 1 |
| 10 | 4060185 | Трубка | 1 |
| 11 | 4046891 | Трубка | 1 |
| 12 | 4046892 | Трубка | 1 |
| 13 | 4046894 | Трубка | 1 |
| 14 | 4046895 | Трубка | 1 |
| 15 | 4046893 | Трубка | 1 |
| 16 | 4032158 | Хомут | 2 |
| 17 | 4032159 | Резиновая прокладка | 2 |
| 18 | 4060181 | Трубка | 1 |
| 19 | 4060182 | Трубка | 1 |
| 20 | 4060183 | Трубка | 1 |
| 21 | 4060184 | Трубка | 1 |
| 22 | 4032178 | Штуцер | 2 |
| 23 | 4050515 | Штуцер | 2 |
| 24 | 4507113 | Штуцер | 3 |
| 25 | 4507112 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
