Электрооборудование — HITACHI UH20

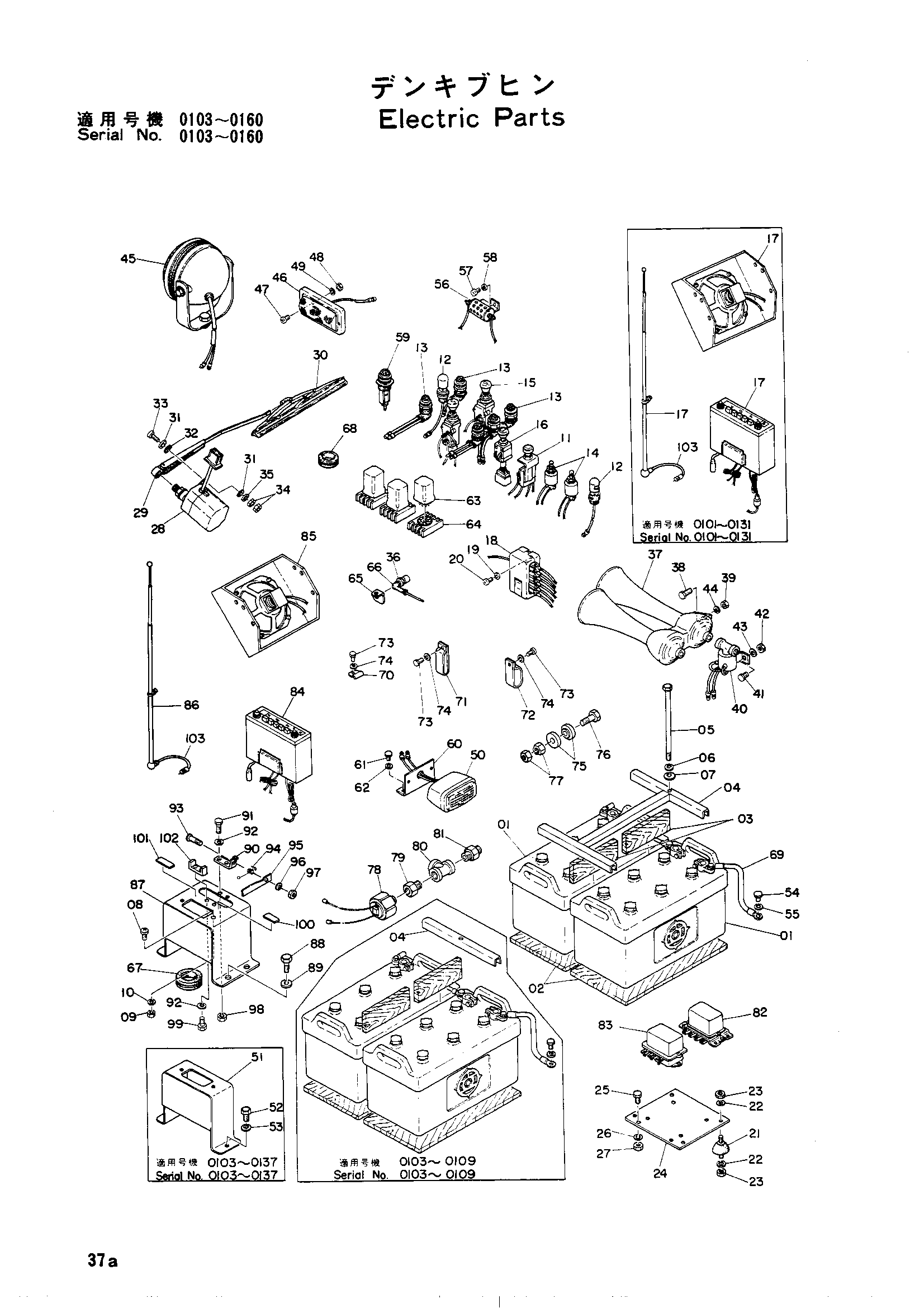

Заводская схема «Электрооборудование» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4503307	Аккумулятор	2
02	4509030	Воод	2
03	4507669	Воод	2
04	485666 замена: 9703637	Держатель	2
04	9703637	Держатель	1
05	4509029	Болт	2
06	A590010 замена: A590910	Пружинная шайба	2
07	A590110	Шайба	2
08	M430810	Винт	2
09	M500807	Гайка	2
10	A590008 замена: A590908	Пружинная шайба	2
11	445092	Выключатель пулл	1
12	4512042	Фонарь	2
13	D910776	Фонарь пилотный	5
14	445198	Выключатель	2
15	D910647	Замок зажигания	2
16	4009556	Выключатель	1
17	4504262 замена: 4043976	Радио	1
18	3000399	Короб предохранитель	1
19	A590006 замена: A590906	Пружинная шайба	2
20	M430616	Винт	2
21	448291	Резиновая подушка	8
22	A590008 замена: A590908	Пружинная шайба	16
23	M500807	Гайка	16
24	3502222	Пластина	2
25	M200620	Болт	16
26	A590006 замена: A590906	Пружинная шайба	16
27	M500605	Гайка	16
28	4050475	Гидромотор стеклоочиститель	1
28	4507568	Гидромотор стеклоочиститель	1
29	4050477	Рукоять стеклоочиститель	1
29	4511186	Рукоять стеклоочиститель	1
30	4511185	Отвал стеклоочиститель	1
31	A590105	Шайба	4
32	4006187	Шайба	2
33	J360525	Винт	2
33	M430510	Винт	2
34	J20305	Гайка	4
35	A590005	Пружинная шайба	2
35	A590905	Пружинная шайба	2
36	487086	Выключатель пусхбут.	1
37	4507465	Звуковой сигнал	1
38	M111020	Болт	2
39	M501008	Гайка	2
40	4507466	Клапан	1
41	M210818 замена: M200818	Болт	2
42	M500807	Гайка	2
43	A590008 замена: A590908	Пружинная шайба	2
44	A590010 замена: A590910	Пружинная шайба	2
45	214771	Фара	2
46	973204	Плафон кабины	1
47	M430510	Винт	2
48	M500504	Гайка	2
49	A590005 замена: A590905	Пружинная шайба	2
50	315431	Фонарь таил	1
51	8501124	Опора	1
52	M111020	Болт	2
53	A590010	Пружинная шайба	2
54	M210818	Болт	1
55	A590008 замена: A590908	Пружинная шайба	1
56	4033744	Резистор	1
57	M430510	Винт	2
58	A590005	Пружинная шайба	2
59	4510996	Фонарь пилотный	1
60	4511939	Пластина	1
61	M111020	Болт	2
62	A590010	Пружинная шайба	2
63	993563	Реле	3
64	4501286 замена: 4114484	Разъём	3
65	4512694	Кронштейн	1
66	4511880	Колпачок	1
67	998720	Втулка	1
68	965958	Втулка	1
69	4511773	Жгут проводов	1
70	499321	Зажим	1
71	4000879	Зажим трубка	3
72	4000868	Зажим трубка	2
73	M200613	Болт	6
74	A590006	Пружинная шайба	6
75	4032404	Проставка	2
76	M210840	Болт	1
77	M500805	Гайка	2
78	4514919	Выключатель давление	1
79	J728281	Переходник	1
80	J70482	Тройник	1
81	J70782	Адаптер	1
82	4515085	Реле защитный	2
83	4515086	Регулятор	2
84	4043976	Радио	1
85	4505037	Динамик	1
86	4505035	Шток	1
87	8005141	Опора	1
88	M210818	Болт	4
89	A590008	Пружинная шайба	4
90	9704431	Кронштейн	1
91	M430416	Винт	2
92	A590904	Пружинная шайба	4
93	4044938	Палец	1
94	4053490	Пружина	1
95	4053489	Рычаг	1
96	A590006	Пружинная шайба	1
97	M500605	Гайка	1
98	M500403	Гайка	2
99	M430408	Болт	2
100	4045148	Информационная табличка	1
101	4045149	Информационная табличка	1
102	4044939	Ограничитель	1
103	4054018	Питатель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
