Уровень гидроцилиндр <погрузчик> — HITACHI UH20

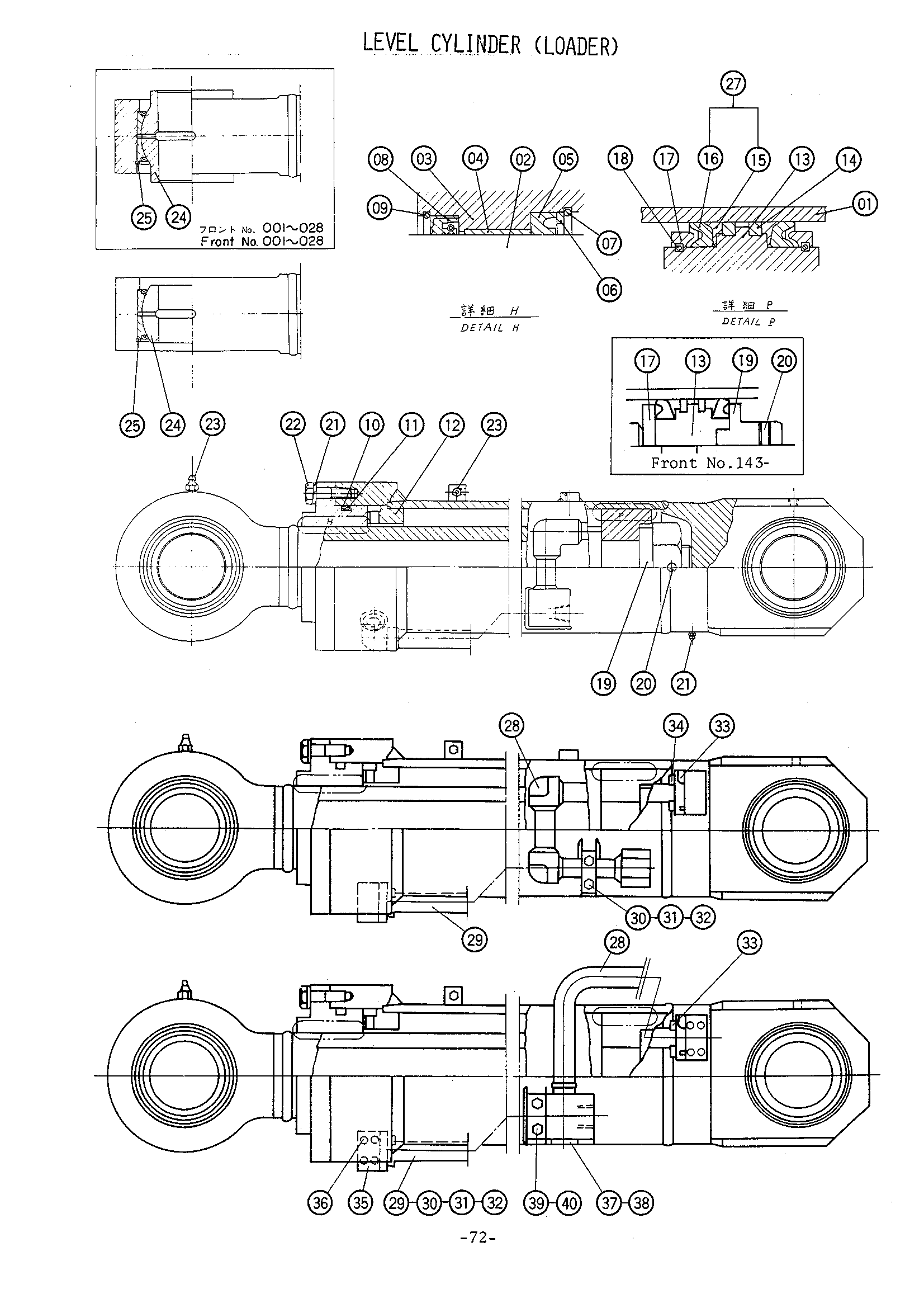

Заводская схема «Уровень гидроцилиндр <погрузчик>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3015388 замена: 3017133 | Гидроцилиндр уровень | 1 | |
| 3017133 замена: 3020625 | Гидроцилиндр уровень | 1 | |
| 3020625 | Гидроцилиндр уровень | 1 | |
| 4056287 замена: 3015388 | Гидроцилиндр уровень | 1 | |
| 4508998 замена: 4055890 | Гидроцилиндр уровень | 1 | |
| 4508998 замена: 4056287 | Гидроцилиндр уровень | 1 | |
| 4508998 замена: 9704752 | Гидроцилиндр уровень | 1 | |
| 01 | 0145001 замена: 0139210 | Гидроцилиндр трубка | 1 |
| 01 | 0145001 замена: 0145101 | Гидроцилиндр трубка | 1 |
| 01 | 0145001 замена: 0145102 | Гидроцилиндр трубка | 1 |
| 01 | 0145001 замена: 0145103 | Гидроцилиндр трубка | 1 |
| 01 | 0145001 замена: 0145104 | Гидроцилиндр трубка | 1 |
| 01 | 0145001 замена: 0145107 | Гидроцилиндр трубка | 1 |
| 01 | 0145001 замена: 0145108 | Гидроцилиндр трубка | 1 |
| 01 | 0145001 замена: M111025 | Гидроцилиндр трубка | 1 |
| 01 | 0145001 замена: Z946298 | Гидроцилиндр трубка | 1 |
| 01 | 0145101 | Гидроцилиндр трубка | 1 |
| 01 | 3004412 замена: 4059391 | Гидроцилиндр трубка | 1 |
| 01 | 3004412 замена: 4061785 | Гидроцилиндр трубка | 1 |
| 01 | 4061785 замена: 0133402 | Гидроцилиндр трубка | 1 |
| 01 | 4061785 замена: 0133404 | Гидроцилиндр трубка | 1 |
| 01 | 4061785 замена: 0145001 | Гидроцилиндр трубка | 1 |
| 01 | 4061785 замена: 0145002 | Гидроцилиндр трубка | 1 |
| 01 | 4061785 замена: 0145003 | Гидроцилиндр трубка | 1 |
| 01 | 4061785 замена: 0145007 | Гидроцилиндр трубка | 1 |
| 01 | 4061785 замена: M111036 | Гидроцилиндр трубка | 1 |
| 01 | 4061785 замена: M341040 | Гидроцилиндр трубка | 1 |
| 02 | 4033967 замена: 4061786 | Поршень шток | 1 |
| 02 | 4061786 | Поршень шток | 1 |
| 03 | 0161601 | Головка блока цилиндров | 1 |
| 03 | 4033973 | Головка блока цилиндров | 1 |
| 03 | 4091813 замена: 0161601 | Головка блока цилиндров | 1 |
| 03 | 4091813 замена: 0161602 | Головка блока цилиндров | 1 |
| 03 | 4091813 замена: 0161603 | Головка блока цилиндров | 1 |
| 04 | 4505950 | Втулка | 1 |
| 05 | 4069711 | У-ринг | 1 |
| 05 | 4505951 | У-ринг | 1 |
| 06 | 4505952 | Манжета головка | 1 |
| 07 | 4505953 | Стопорное кольцо | 1 |
| 08 | 0161202 | Грязесъёмное кольцо | 1 |
| 08 | 4042954 | Грязесъёмное кольцо | 1 |
| 08 | 4505954 | Грязесъёмное кольцо | 1 |
| 09 | 0161203 | Кольцо ретаинг | 1 |
| 09 | 4505955 | Стопорное кольцо | 1 |
| 10 | 4039610 | Опорное кольцо | 1 |
| 10 | 4091811 | Опорное кольцо | 1 |
| 11 | 4039609 | Уплотнительное кольцо | 1 |
| 12 | 4039628 | Проставка | 1 |
| 13 | 0161902 замена: 0162103 | Поршень | 1 |
| 13 | 4033981 замена: 0161902 | Поршень | 1 |
| 13 | 4033981 замена: 0161903 | Поршень | 1 |
| 13 | 4033981 замена: 0162101 | Поршень | 1 |
| 13 | 4033981 замена: 0162102 | Поршень | 1 |
| 14 | 4033975 | Поршневое кольцо | 2 |
| 15 | 4039602 замена: 0105707 | Нейлоновый хеел | 1 |
| 16 | 4039603 замена: 0105707 | У-ринг | 1 |
| 17 | 0162101 | Держатель у-ринг | 1 |
| 17 | 4039604 | Держатель у-ринг | 2 |
| 18 | 4039605 | Ограничитель | 2 |
| 19 | 0162102 | Гайка | 1 |
| 19 | 4039635 замена: 4510842 | Катсле гайка | 1 |
| 19 | 4510842 | Кастле гайка | 1 |
| 20 | 0162103 | Винт | 1 |
| 20 | 4039632 замена: 4061783 | Винт | 1 |
| 20 | 4061765 | Винт | 1 |
| 20 | 4061783 замена: 4061765 | Винт | 1 |
| 21 | A590022 замена: A590922 | Пружинная шайба | 12 |
| 21 | A590922 | Пружинная шайба | 12 |
| 22 | 4039606 | Болт | 12 |
| 23 | J75481 | Штуцер | 2 |
| 24 | 4039614 замена: 4055868 | Подшипник спхерикал | 2 |
| 24 | 4039614 замена: 4055890 | Подшипник спхерикал | 2 |
| 24 | 4039614 замена: 9704752 | Подшипник спхерикал | 2 |
| 24 | 4055868 | Подшипник спхерикал | 2 |
| 25 | 4061797 | Стопорное кольцо | 2 |
| 26 | 4059391 | Клапан | 2 |
| 27 | 0105707 | У-ринг | 2 |
| 27 | 0161603 | У-ринг | 2 |
| 28 | 0145002 | Трубка | 1 |
| 28 | 0145103 | Трубка | 1 |
| 29 | 0145003 | Трубка | 1 |
| 29 | 0145104 | Трубка | 1 |
| 30 | 0133402 | Держатель | 1 |
| 30 | 0133402 | Держатель | 2 |
| 31 | M111036 | Болт | 2 |
| 31 | M111036 | Болт | 4 |
| 32 | 0133404 | Шайба лоок | 1 |
| 32 | 0133404 | Шайба лоок | 2 |
| 33 | 0145007 | Уплотнительное кольцо | 2 |
| 33 | 0145007 | Уплотнительное кольцо | 4 |
| 34 | M341040 | Болт с внутренним шестигранником | 8 |
| 35 | 0145102 | Соединение | 2 |
| 36 | 0145107 | Болт с внутренним шестигранником | 8 |
| 37 | 0145108 | Пробка | 1 |
| 38 | 0139210 | Уплотнительное кольцо | 1 |
| 39 | M111025 | Болт | 2 |
| 40 | Z946298 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
