Гидроцилиндр ковша (удлинённый рукоять)<экскаватор> — HITACHI UH20

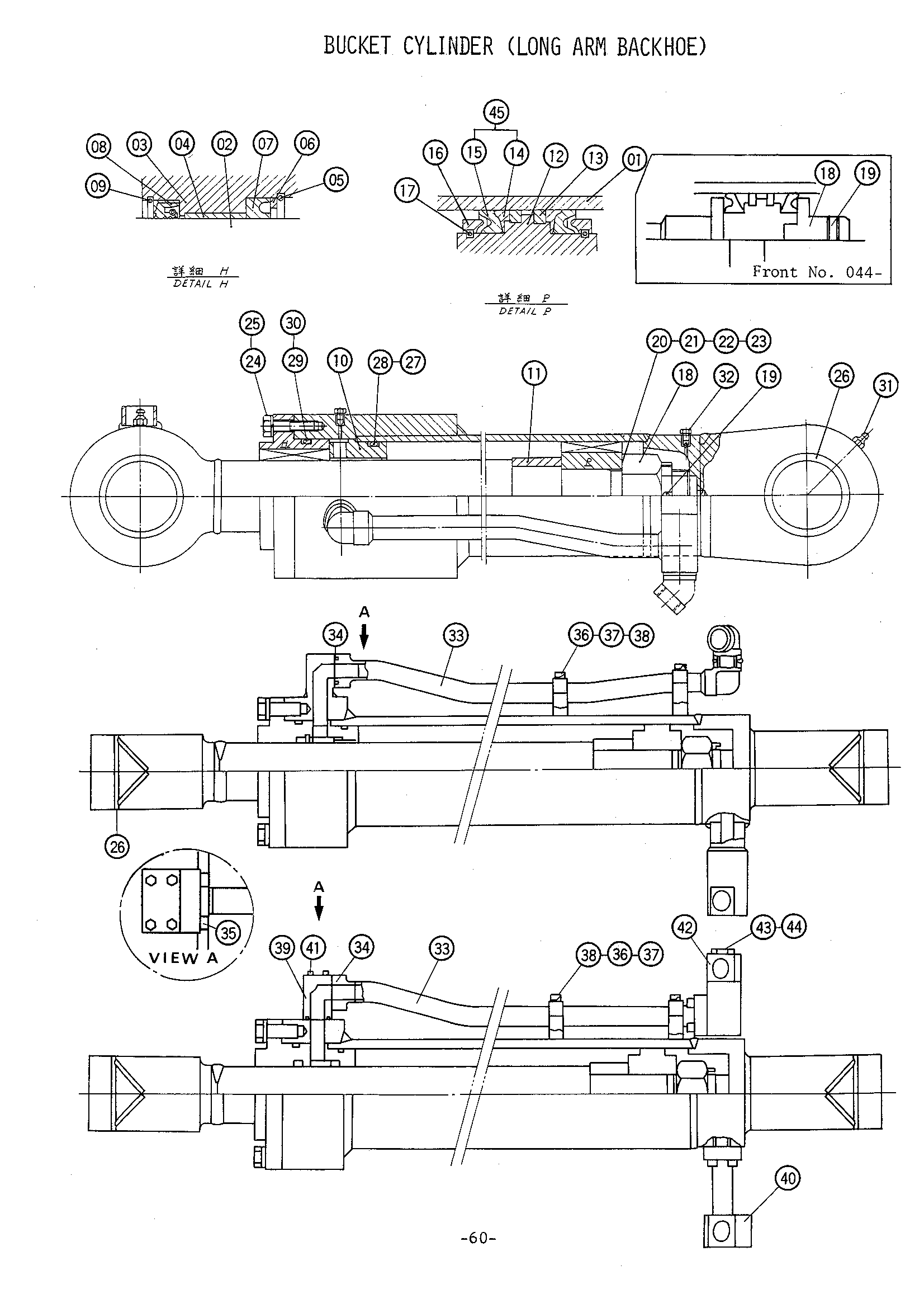

Заводская схема «Гидроцилиндр ковша (удлинённый рукоять)<экскаватор>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3015266 замена: 3017362 | Гидроцилиндр ковш | 1 | |
| 3020628 замена: 3028628 | Гидроцилиндр ковш | 1 | |
| 4031654 замена: 4058832 | Гидроцилиндр ковш | 1 | |
| 4058532 замена: 3015266 | Гидроцилиндр ковш | 1 | |
| 01 | 0145401 | Гидроцилиндр трубка | 1 |
| 01 | 0145501 замена: 0137504 | Гидроцилиндр трубка | 1 |
| 01 | 0145501 замена: 0137505 | Гидроцилиндр трубка | 1 |
| 01 | 0145501 замена: 0145302 | Гидроцилиндр трубка | 1 |
| 01 | 0145501 замена: 0145305 | Гидроцилиндр трубка | 1 |
| 01 | 0145501 замена: 0145401 | Гидроцилиндр трубка | 1 |
| 01 | 0145501 замена: 0145403 | Гидроцилиндр трубка | 1 |
| 01 | 0145501 замена: 0145404 | Гидроцилиндр трубка | 1 |
| 01 | 0145501 замена: 0145405 | Гидроцилиндр трубка | 1 |
| 01 | 0145501 замена: 0145406 | Гидроцилиндр трубка | 1 |
| 01 | 0145501 замена: 0145407 | Гидроцилиндр трубка | 1 |
| 01 | 0145501 замена: M111245 | Гидроцилиндр трубка | 1 |
| 01 | 0145501 замена: M341045 | Гидроцилиндр трубка | 1 |
| 01 | 0145501 замена: Z939306 | Гидроцилиндр трубка | 1 |
| 01 | 3004410 замена: 4039606 | Гидроцилиндр трубка | 1 |
| 01 | 3004410 замена: 4059391 | Гидроцилиндр трубка | 1 |
| 01 | 3004410 замена: 4061822 | Гидроцилиндр трубка | 1 |
| 01 | 3004410 замена: 4061823 | Гидроцилиндр трубка | 1 |
| 01 | 3004410 замена: 4061825 | Гидроцилиндр трубка | 1 |
| 01 | 3004410 замена: 4061826 | Гидроцилиндр трубка | 1 |
| 01 | 3004410 замена: 4061828 | Гидроцилиндр трубка | 1 |
| 01 | 3004410 замена: 4061829 | Гидроцилиндр трубка | 1 |
| 01 | 4061829 замена: 0137504 | Гидроцилиндр трубка | 1 |
| 01 | 4061829 замена: 0137505 | Гидроцилиндр трубка | 1 |
| 01 | 4061829 замена: 0145501 | Гидроцилиндр трубка | 1 |
| 01 | 4061829 замена: 0145502 | Гидроцилиндр трубка | 1 |
| 01 | 4061829 замена: M111245 | Гидроцилиндр трубка | 1 |
| 01 | 4061829 замена: M341045 | Гидроцилиндр трубка | 1 |
| 01 | 4061829 замена: Z939306 | Гидроцилиндр трубка | 1 |
| 02 | 4033977 замена: 4061824 | Поршень шток | 1 |
| 02 | 4033977 замена: 4061828 | Поршень шток | 1 |
| 02 | 4033977 замена: 4061830 | Поршень шток | 1 |
| 02 | 4061830 | Шток поршня | 1 |
| 03 | 0161501 | Головка блока цилиндров | 1 |
| 03 | 4033964 | Головка блока цилиндров | 1 |
| 03 | 4061823 | Головка блока цилиндров | 1 |
| 03 | 4091812 замена: 0161501 | Головка блока цилиндров | 1 |
| 03 | 4091812 замена: 0161502 | Головка блока цилиндров | 1 |
| 03 | 4091812 замена: 0161503 | Головка блока цилиндров | 1 |
| 04 | 4510821 | Втулка | 1 |
| 05 | 4510824 | Стопорное кольцо | 1 |
| 06 | 4510823 | Манжета головка | 1 |
| 07 | 4070021 | У-ринг | 1 |
| 07 | 4510822 замена: 4070021 | У-ринг | 1 |
| 07 | 4510822 замена: 4070021 | У-ринг | 1 |
| 08 | 0161502 | Кольцо стеклоочиститель | 1 |
| 08 | 4070022 | Грязесъёмное кольцо | 1 |
| 08 | 4510825 | Грязесъёмное кольцо | 1 |
| 09 | 0161503 | Стопорное кольцо | 1 |
| 09 | 4510826 | Стопорное кольцо | 1 |
| 10 | 4033965 | Проставка | 1 |
| 10 | 4061822 | Проставка | 1 |
| 11 | 4033980 замена: 4061824 | Кольцо амортизатор | 1 |
| 11 | 4061824 | Кольцо амортизатор | 1 |
| 12 | 0161504 | Поршень | 1 |
| 12 | 4033966 замена: 0161504 | Поршень | 1 |
| 12 | 4033966 замена: 0161505 | Поршень | 1 |
| 12 | 4033966 замена: 0161506 | Поршень | 1 |
| 12 | 4033966 замена: 0161507 | Поршень | 1 |
| 13 | 4501899 | Поршневое кольцо | 2 |
| 13 | 934281 замена: 4501899 | Поршневое кольцо | 2 |
| 13 | 934281 замена: 4501899 | Поршневое кольцо | 2 |
| 14 | 934282 замена: 4099010 | Нейлоновый хеел | 1 |
| 15 | 4039636 замена: 4099010 | У-ринг | 1 |
| 15 | 4039636 замена: 4099010 | У-ринг | 1 |
| 15 | 4501901 замена: 4039636 | У-ринг | 1 |
| 15 | 4501901 замена: 4039636 | У-ринг | 1 |
| 16 | 0161506 | Держатель у-ринг | 1 |
| 16 | 4506141 | Держатель у-ринг | 2 |
| 17 | 4510807 | Ограничитель | 2 |
| 17 | 992631 замена: 4510807 | Ограничитель | 2 |
| 17 | 992631 замена: 4510807 | Ограничитель | 2 |
| 18 | 0161507 | Гайка | 1 |
| 18 | 4039645 | Катсле гайка | 1 |
| 19 | 4039605 | Шплинт | 1 |
| 19 | 4094899 | Установочный винт | 1 |
| 20 | 4039646 | Регулировочная шайба | 1 |
| 21 | 4039647 | Регулировочная шайба | 1 |
| 22 | 4039648 | Регулировочная шайба | 1 |
| 23 | 4039649 | Регулировочная шайба | 1 |
| 23 | 4099009 | Регулировочная шайба | 1 |
| 24 | 4039606 | Болт | 12 |
| 24 | 4039656 | Болт | 12 |
| 25 | 4059386 | Пружинная шайба | 12 |
| 25 | 4061805 замена: 4059386 | Пружинная шайба | 12 |
| 25 | A590022 | Пружинная шайба | 12 |
| 26 | 0145503 | Втулка | 2 |
| 26 | 4036268 замена: 0145503 | Втулка | 2 |
| 26 | 4061828 замена: 4036268 | Втулка | 2 |
| 27 | 4039657 | Уплотнительное кольцо | 1 |
| 28 | 4039658 замена: 4061827 | Опорное кольцо | 2 |
| 28 | 4061827 | Опорное кольцо | 2 |
| 29 | 4039659 | Уплотнительное кольцо | 1 |
| 29 | 4061825 | Уплотнительное кольцо | 1 |
| 29 | 4505082 | Уплотнительное кольцо | 1 |
| 30 | 4039660 | Опорное кольцо | 1 |
| 30 | 4061826 | Опорное кольцо | 1 |
| 30 | 4069712 | Опорное кольцо | 1 |
| 31 | J75481 | Штуцер | 2 |
| 32 | 4059391 | Клапан | 2 |
| 32 | 4507991 | Воздушный клапан | 2 |
| 33 | 0145502 | Трубка | 1 |
| 33 | 0145503 | Трубка | 1 |
| 34 | Z939306 | Уплотнительное кольцо | 2 |
| 34 | Z939306 | Уплотнительное кольцо | 4 |
| 35 | M341045 | Болт с внутренним шестигранником | 4 |
| 35 | M341045 | Болт с внутренним шестигранником | 12 |
| 36 | M111245 | Болт | 4 |
| 37 | 0137505 | Шайба | 2 |
| 38 | 0137504 | Держатель | 2 |
| 39 | 0145302 | Соединение | 1 |
| 40 | 0145404 | Соединение | 1 |
| 41 | 0145305 | Болт с внутренним шестигранником | 4 |
| 42 | 0145405 | Соединение | 1 |
| 43 | 0145406 | Пробка | 1 |
| 44 | 0145407 | Уплотнительное кольцо | 1 |
| 45 | 0161505 | У-ринг | 2 |
| 45 | 4099010 | У-ринг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
