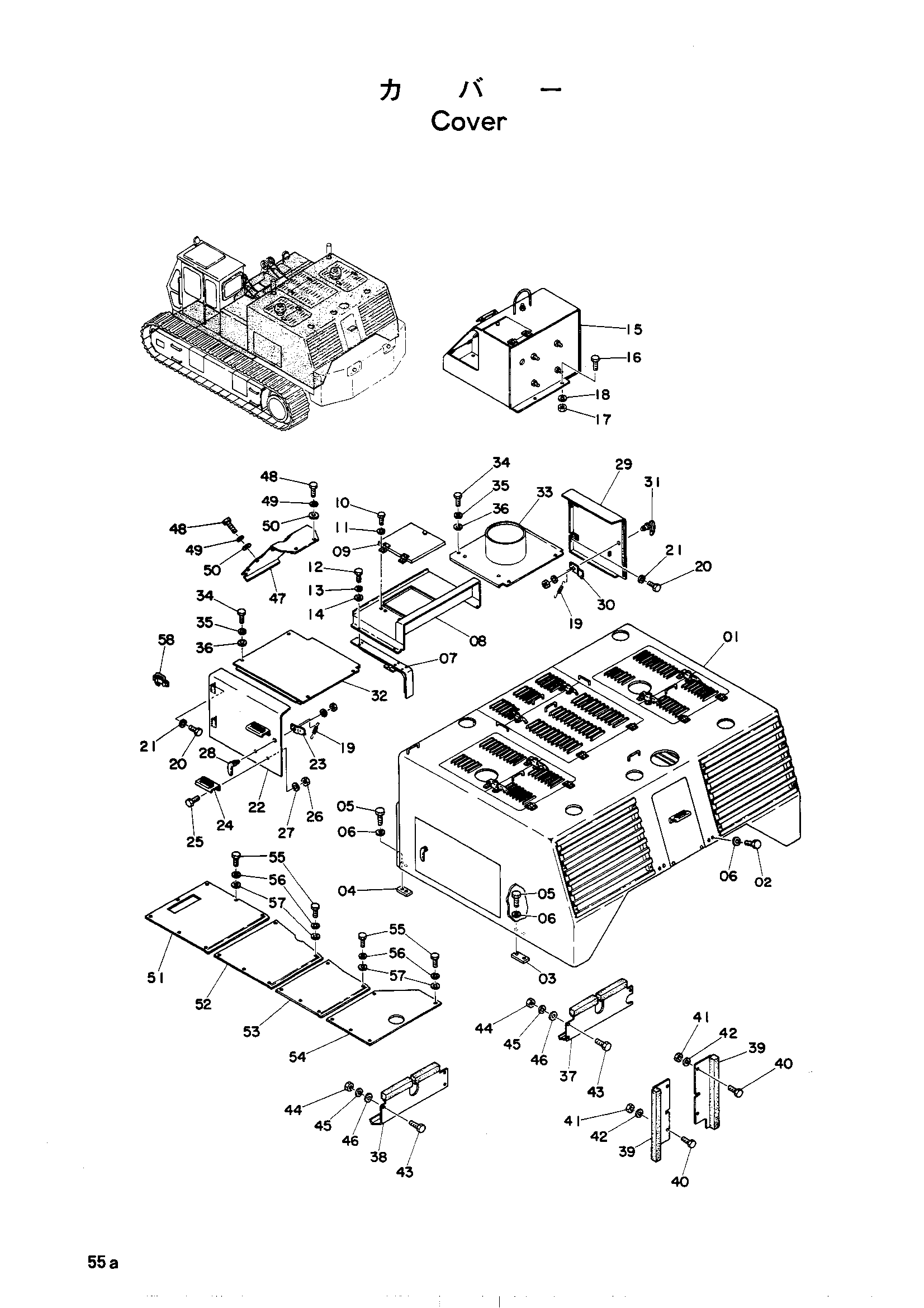

Крышка — HITACHI UH20

Заводская схема «Крышка» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9402550	Крышка	1
02	M111232	Болт	6
02	M111250	Болт	4
03	4509187	Седло винта	2
04	4509188	Седло винта	2
05	M111232	Болт	12
06	A590012 замена: A590912	Пружинная шайба	18
06	A590912	Пружинная шайба	16
06	A590912	Пружинная шайба	18
07	8003522	Кронштейн	2
08	6500597	Крышка H	1
09	8501403	Крышка фильтр	1
10	M200818	Болт	4
10	M210818 замена: M200818	Болт	4
11	A590008 замена: A590908	Пружинная шайба	4
11	A590908	Пружинная шайба	4
12	M111225	Болт	4
13	A590012	Пружинная шайба	4
13	A590912	Пружинная шайба	4
14	449490	Шайба	4
15	9010355	Ящик для инструментов	1
15	9017393	Короб аккумулятор	1
15	9020264	Короб аккумулятор	1
16	M111232	Болт	4
17	M501210	Гайка	4
18	A590012 замена: A590912	Пружинная шайба	4
18	A590912	Пружинная шайба	4
19	4501982	Пружина	2
20	M200818	Болт	8
20	M210818 замена: M200818	Болт	8
21	A590008 замена: A590908	Пружинная шайба	8
21	A590908	Пружинная шайба	8
22	7501278	Крышка	1
23	4045844	Стопорная пластина	1
23	4507436 замена: 4041085	Стопорная пластина	1
23	4507436 замена: 4045844	Стопорная пластина	1
24	4509185	Ступень	2
25	M111220	Болт	4
26	M501210	Гайка	4
27	A590010	Пружинная шайба	4
27	A590910	Пружинная шайба	4
28	4041085	Рукоятка	1
28	970116 замена: 4045844	Рукоятка	1
28	970116 замена: 4041085	Рукоятка	1
29	7501279	Крышка	1
30	4045843	Стопорная пластина	1
30	4507435 замена: 4041085	Стопорная пластина	1
30	4507435 замена: 4045843	Стопорная пластина	1
31	4041085	Рукоятка	1
31	970116 замена: 4045843	Рукоятка	1
31	970116 замена: 4041085	Рукоятка	1
32	8501603	Крышка	1
33	8003662	Крышка	1
34	M111225	Болт	8
35	A590012 замена: A590912	Пружинная шайба	8
35	A590912	Пружинная шайба	8
36	449490	Шайба	8
37	3004297	Пластина	1
38	3004298	Пластина	1
39	3501985	Пластина	2
40	M111025	Болт	4
41	M501008	Гайка	4
42	A590010 замена: A590910	Пружинная шайба	4
42	A590910	Пружинная шайба	4
43	M111225	Болт	6
44	M501210	Гайка	6
45	A590012 замена: A590912	Пружинная шайба	6
45	A590912	Пружинная шайба	6
46	449490	Шайба	6
47	2501085	Крышка	1
48	M111025	Болт	6
49	A590010 замена: A590910	Пружинная шайба	6
49	A590910	Пружинная шайба	6
50	489364	Шайба	6
51	3502386	Крышка	1
52	3502387	Крышка	1
53	3502388	Крышка	1
54	3502389	Крышка	1
55	M111220	Болт	22
56	A590012 замена: A590912	Пружинная шайба	22
56	A590912	Пружинная шайба	22
57	449490	Шайба	22
58	9800757	Замок	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
