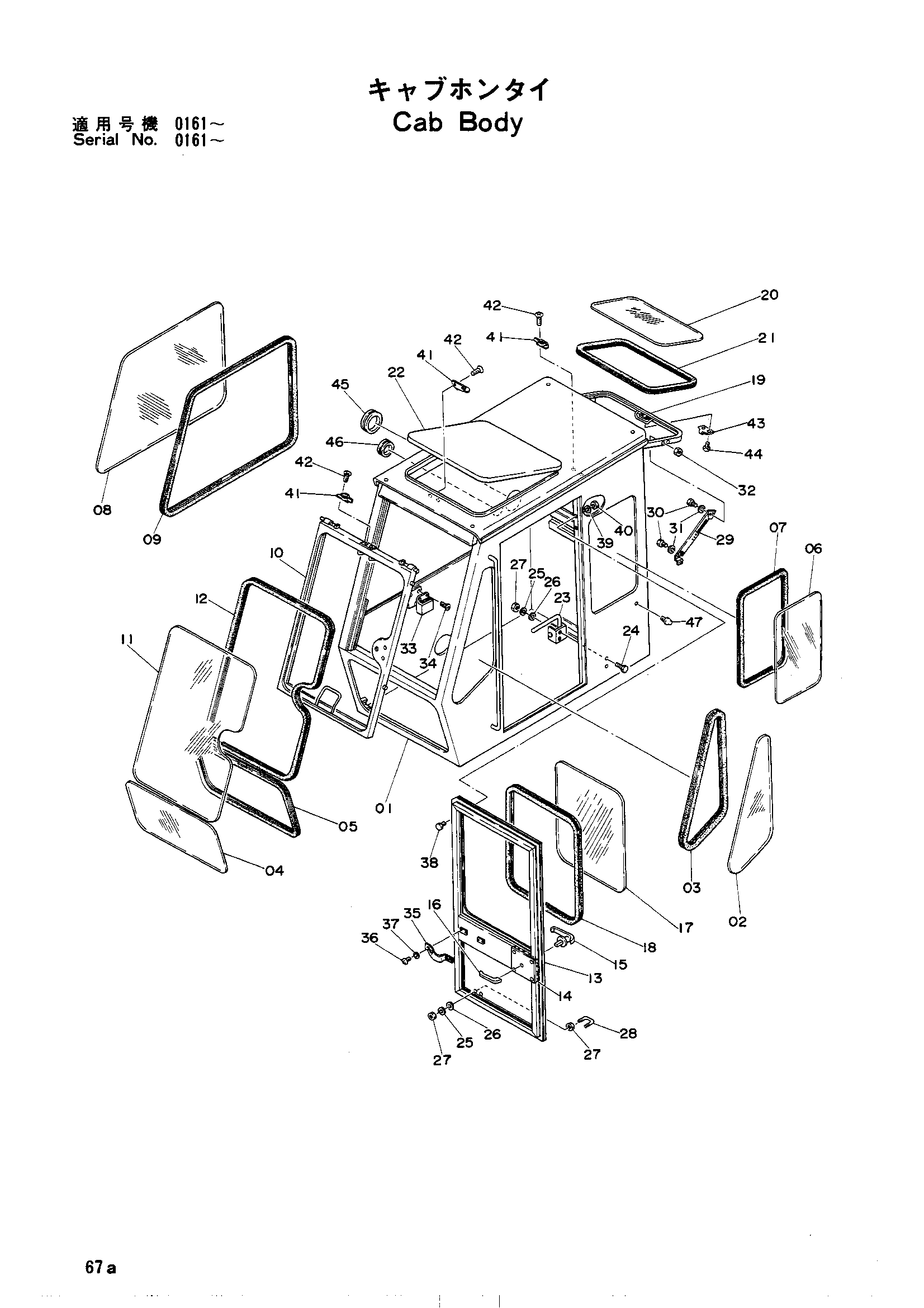

Кабина корпус — HITACHI UH20

Заводская схема «Кабина корпус» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4058802	Кабина	1
02	4056963 замена: 4061261	Стекло	1
02	4061261	Стекло боковой	1
03	4503184	Резиновый H	1
04	4056959	Стекло	1
05	4509670	Резиновый H	1
06	4058804 замена: 4061257	Стекло	1
06	4061257	Стекло	1
07	4008191	Резиновый H	1
08	4058803 замена: 4061256	Стекло	1
08	4061256	Стекло боковой	1
09	4508330	Резиновая прокладка	1
10	4056990	Рама	1
11	4056960	Стекло	1
12	4503185	Резиновый H	1
13	4056988	Дверь	1
14	3000564	Короб шпонка	1
15	4004134	Рукоятка	1
16	4004135	Рукоятка	1
17	4056958 замена: 4061258	Стекло	1
17	4061258	Стекло дверь	1
18	4503184	Резиновый H	1
19	4056989	Рама	1
20	4056961 замена: 4058091	Стекло	1
20	4058091	Стекло задний	1
21	4504499	Резиновый H	1
22	4056991	Крышка	1
23	9017124	Замок	1
24	M200816	Болт	2
25	A590908	Пружинная шайба	4
26	A590108	Шайба	4
27	M500807	Гайка	6
28	4034014	Штанга блокировка	1
29	3000563	Стойка	2
30	M200616	Болт	8
31	A590906	Пружинная шайба	8
32	M500605	Гайка	8
33	3501677	Асхтрай	1
34	M470406	Винт	3
35	4507439	Рукоятка	1
36	M430316	Винт	4
37	A590903	Пружинная шайба	4
38	M111025	Болт	4
39	A590910	Пружинная шайба	4
40	M501008	Гайка	4
41	4056993	Замок	3
42	M430316	Винт	6
43	4514800	Ограничитель	1
44	M470410	Винт	2
45	4038615	Резиновая прокладка	3
46	4038616	Резиновая прокладка	2
47	4040730	Ограничитель	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
