Гидролинии рабочего оборудования <укороченный вылет> — HITACHI UH20

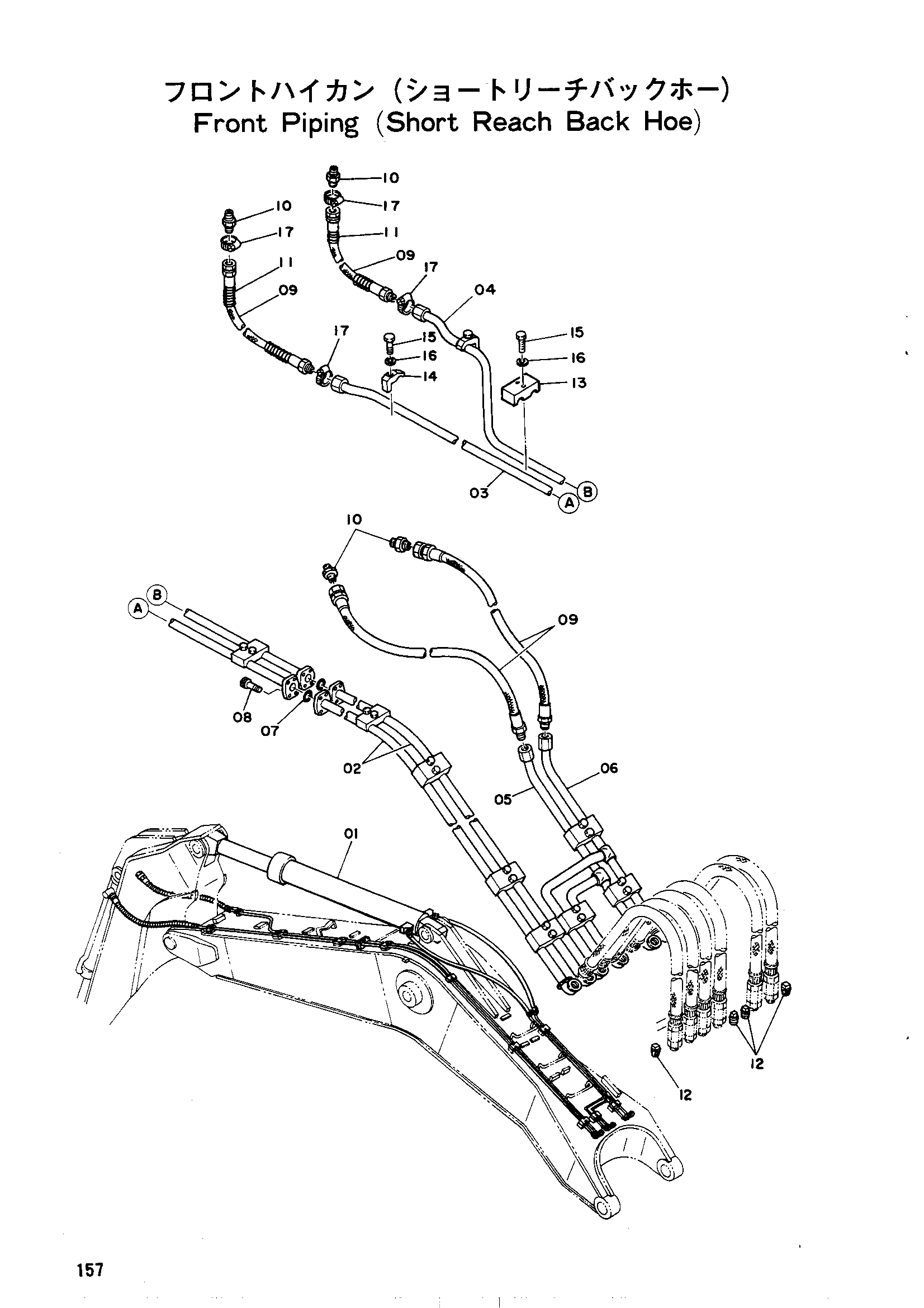

Заводская схема «Гидролинии рабочего оборудования <укороченный вылет>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4086887 | Кйл.арм | 1 |
| 02 | 8013602 | Трубка | 2 |
| 03 | 8013603 | Трубка | 1 |
| 04 | 8013604 | Трубка | 1 |
| 05 | 8013605 | Трубка | 1 |
| 06 | 8013606 | Трубка | 1 |
| 07 | A811035 | Уплотнительное кольцо | 2 |
| 08 | M351240 | Болт с внутренним шестигранником | 8 |
| 09 | 4055310 | Резиновый шланг | 4 |
| 10 | 94-1305 | Адаптер | 4 |
| 11 | 4055142 | Защитный кожух | 2 |
| 12 | 94-2026 | Пробка | 4 |
| 13 | 4058344 | Хомут трубки | 9 |
| 14 | 4058345 | Хомут трубки | 2 |
| 15 | M111263 | Болт | 22 |
| 16 | A590912 | Пружинная шайба | 22 |
| 17 | 4504198 | Зажим шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
