Воздушный трубопроводы — HITACHI UH20

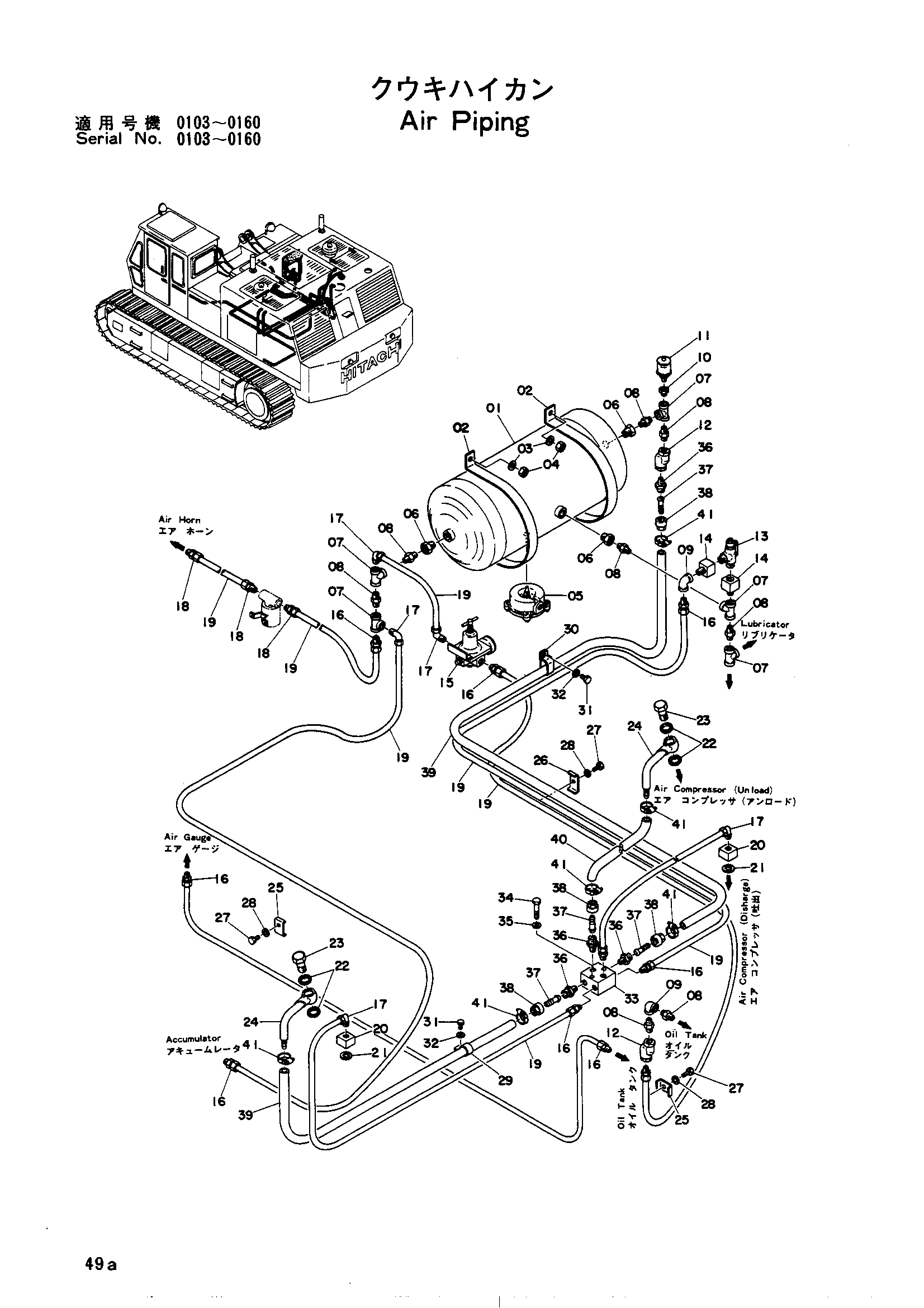

Заводская схема «Воздушный трубопроводы» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4504228	Воздушный бак	1
02	4504232	Хомут	2
03	A590012	Пружинная шайба	4
04	M501210	Гайка	4
05	969205	Клапан дренажный	1
06	J728483	Втулка	3
07	J70483	Тройник	5
08	J70783	Адаптер	8
09	J70283	Угловой штуцер	2
10	J728382	Втулка	1
11	986952	Клапан защитный	1
12	986953	Обратный клапан	2
13	986963	Регулятор	1
14	499820	Адаптер	2
15	328983	Регулатер	1
16	969198	Адаптер	9
17	4501785	Угловой штуцер	5
18	4014488	Адаптер	3
19	4507667	Трубка	5
20	4501788	Разъём	2
21	A890314	Манжета	2
22	984227	Манжета	4
23	996277	Болт соединение	2
24	4510950	Трубка	2
25	4504275	Хомут	6
26	4511831	Хомут	5
27	M200620	Болт	11
28	A590006 замена: A590906	Пружинная шайба	11
29	4000858	Зажим трубка	4
29	499315 замена: 4000858	Зажим	4
30	4000866	Зажим трубка	4
30	4000868 замена: 4000866	Зажим трубка	4
31	M200613	Болт	8
32	A590006 замена: A590906	Пружинная шайба	8
33	4507203	Блок	1
34	M111050	Болт	2
35	A590010 замена: A590910	Пружинная шайба	2
36	427499	Адаптер	4
37	49898	Втулка	4
38	45898	Гайка унион	4
39	4055201 замена: 4081374	Шланг	2
39	969142 замена: 4514700	Резиновый шланг	2
39	969142 замена: 4081374	Резиновый шланг	2
40	4055199 замена: 4081377	Резиновый шланг	1
40	971321 замена: 4514700	Резиновый шланг	1
40	971321 замена: 4081377	Резиновый шланг	1
41	4507228	Зажим шланг	6
41	4514700	Зажим шланг	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
