Стрела (6.66M)<укороченный вылет> — HITACHI UH20

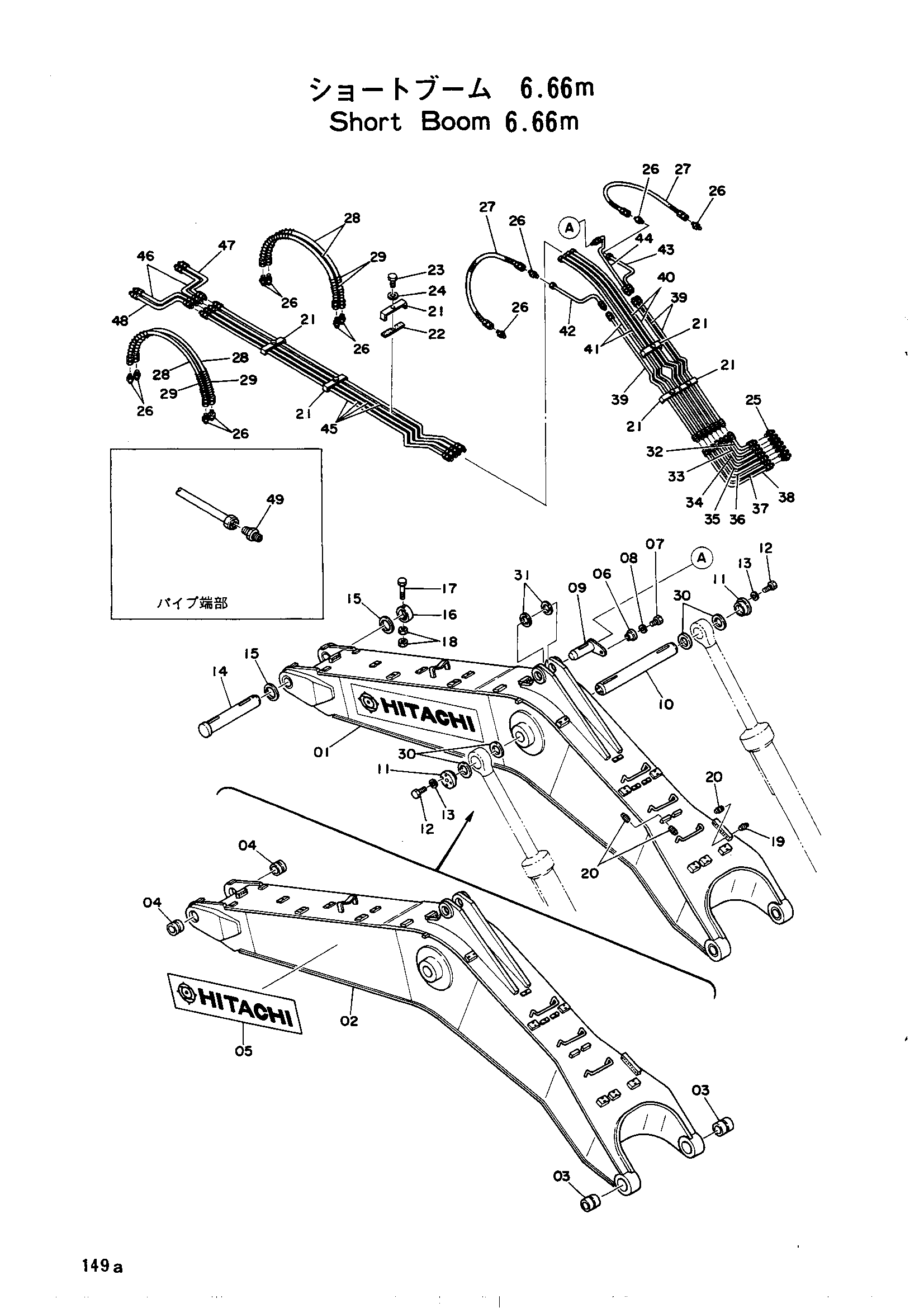

Заводская схема «Стрела (6.66M)<укороченный вылет>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9026863 | Стрела | 1 |
| 02 | 5000696 | Стрела | 1 |
| 03 | 4060589 | Втулка | 2 |
| 04 | 4509732 | Втулка | 2 |
| 05 | 4072622 | Пластина информационный | 2 |
| 06 | 4510418 | Проставка | 1 |
| 07 | M112450 | Болт | 1 |
| 08 | A590924 | Пружинная шайба | 1 |
| 09 | 8007361 | Палец | 1 |
| 10 | 3008378 | Палец | 1 |
| 11 | 9800567 | Ограничитель | 2 |
| 12 | M122045 | Болт | 8 |
| 13 | A590920 | Пружинная шайба | 8 |
| 14 | 3502080 | Палец | 1 |
| 15 | 4508452 | Проставка | 2 |
| 16 | 4508454 | Ограничитель | 1 |
| 17 | 4508453 | Болт | 1 |
| 18 | M512016 | Гайка | 2 |
| 19 | J75281 | Пробка масляный | 1 |
| 20 | J75282 | Пробка масляный | 3 |
| 21 | 4032158 | Хомут | 6 |
| 22 | 4032159 | Резиновая прокладка | 6 |
| 23 | M111228 | Болт | 6 |
| 24 | A590912 | Пружинная шайба | 6 |
| 25 | J75481 | Штуцер | 7 |
| 26 | 94-1301 | Адаптер | 12 |
| 27 | 4512113 | Шланг | 2 |
| 28 | 4054354 | Резиновый шланг | 4 |
| 29 | 4053616 | Защитный кожух | 4 |
| 30 | 4055889 | Пластина | 4 |
| 31 | 4056885 | Пластина | 4 |
| 32 | 4086803 | Трубка | 1 |
| 33 | 4086804 | Трубка | 1 |
| 34 | 4086805 | Трубка | 1 |
| 35 | 4086806 | Трубка | 1 |
| 36 | 4086807 | Трубка | 1 |
| 37 | 4086808 | Трубка | 1 |
| 38 | 4086809 | Трубка | 1 |
| 39 | 4086810 | Трубка | 3 |
| 40 | 4086811 | Трубка | 2 |
| 41 | 4086812 | Трубка | 2 |
| 42 | 4086813 | Трубка | 1 |
| 43 | 4086814 | Трубка | 1 |
| 44 | 4086815 | Трубка | 1 |
| 45 | 4086816 | Трубка | 4 |
| 46 | 4086817 | Трубка | 2 |
| 47 | 4086818 | Трубка | 1 |
| 48 | 4086819 | Трубка | 1 |
| 49 | 4038673 | Штуцер трубки | 50 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
