Гидроцилиндр ковша <экскаватор> — HITACHI UH20

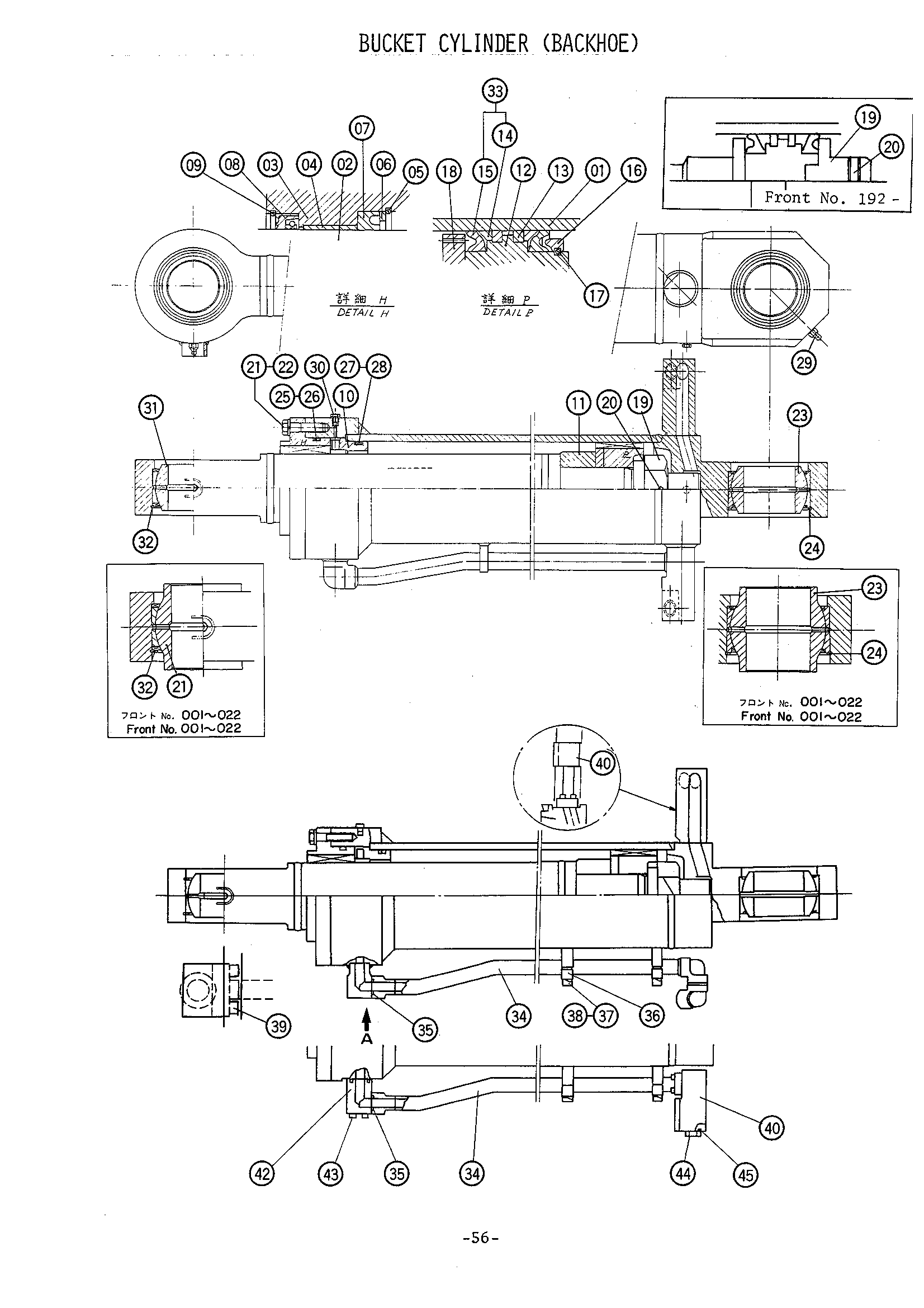

Заводская схема «Гидроцилиндр ковша <экскаватор>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3015265 замена: 3017848 | Гидроцилиндр ковш | 1 | |
| 3017848 замена: 3020627 | Гидроцилиндр ковш | 1 | |
| 3020627 | Гидроцилиндр ковш | 1 | |
| 4056284 замена: 3015265 | Гидроцилиндр ковш | 1 | |
| 4510422 замена: 4055889 | Гидроцилиндр ковш | 1 | |
| 4510422 замена: 4055890 | Гидроцилиндр ковш | 1 | |
| 4510422 замена: 4056284 | Гидроцилиндр ковш | 1 | |
| 4510422 замена: 9704752 | Гидроцилиндр ковш | 1 | |
| 01 | 0137701 замена: 0139210 | Гидроцилиндр трубка | 1 |
| 01 | 0137701 замена: 0145108 | Гидроцилиндр трубка | 1 |
| 01 | 0137701 замена: 0145302 | Гидроцилиндр трубка | 1 |
| 01 | 0137701 замена: 0145305 | Гидроцилиндр трубка | 1 |
| 01 | 0137701 замена: 0145601 | Гидроцилиндр трубка | 1 |
| 01 | 0137701 замена: 0145603 | Гидроцилиндр трубка | 1 |
| 01 | 0137701 замена: 0145604 | Гидроцилиндр трубка | 1 |
| 01 | 0137701 замена: 0145605 | Гидроцилиндр трубка | 1 |
| 01 | 0137701 замена: M341045 | Гидроцилиндр трубка | 1 |
| 01 | 0137701 замена: Z939306 | Гидроцилиндр трубка | 1 |
| 01 | 0145601 | Гидроцилиндр трубка | 1 |
| 01 | 3004409 замена: 4059391 | Гидроцилиндр трубка | 1 |
| 01 | 3004409 замена: 4061770 | Гидроцилиндр трубка | 1 |
| 01 | 4061770 замена: 0137504 | Гидроцилиндр трубка | 1 |
| 01 | 4061770 замена: 0137505 | Гидроцилиндр трубка | 1 |
| 01 | 4061770 замена: M111245 | Гидроцилиндр трубка | 1 |
| 01 | 4061770 замена: M341045 | Гидроцилиндр трубка | 1 |
| 01 | 4061770 замена: 0137701 | Гидроцилиндр трубка | 1 |
| 01 | 4061770 замена: 0137702 | Гидроцилиндр трубка | 1 |
| 01 | 4061770 замена: Z939306 | Гидроцилиндр трубка | 1 |
| 02 | 4033958 замена: 4045614 | Поршень шток | 1 |
| 02 | 4033958 замена: 4055889 | Поршень шток | 1 |
| 02 | 4033958 замена: 4061771 | Поршень шток | 1 |
| 02 | 4061771 | Шток поршня | 1 |
| 03 | 0161901 | Головка блока цилиндров | 1 |
| 03 | 4033959 | Головка блока цилиндров | 1 |
| 03 | 4091810 замена: 0160706 | Головка блока цилиндров | 1 |
| 03 | 4091810 замена: 0161901 | Головка блока цилиндров | 1 |
| 03 | 4091810 замена: 4094952 | Головка блока цилиндров | 1 |
| 04 | 4039622 | Втулка | 1 |
| 05 | 4039623 | Кольцо фиксатор | 1 |
| 06 | 4039624 | Манжета головка | 1 |
| 07 | 4039625 замена: 4091814 | У-ринг | 1 |
| 07 | 4039625 замена: 4091814 | У-ринг | 1 |
| 07 | 4091814 | У-ринг | 1 |
| 08 | 4039626 | Грязесъёмное кольцо | 1 |
| 08 | 4045608 | Кольцо виппер | 1 |
| 08 | 4094952 | Грязесъёмное кольцо | 1 |
| 09 | 0160706 | Стопорное кольцо | 1 |
| 09 | 4039627 | Кольцо фиксатор | 1 |
| 10 | 4033960 | Проставка | 1 |
| 11 | 4033961 | Кольцо амортизатор | 1 |
| 12 | 0161902 | Поршень | 1 |
| 12 | 4033962 замена: 0161902 | Поршень | 1 |
| 12 | 4033962 замена: 0161903 | Поршень | 1 |
| 12 | 4033962 замена: 0161904 | Поршень | 1 |
| 13 | 4033975 | Поршневое кольцо | 2 |
| 14 | 4039602 замена: 0105707 | Нейлоновый хеел | 1 |
| 15 | 4039603 замена: 0105707 | У-ринг | 1 |
| 16 | 4039604 | Держатель у-ринг | 1 |
| 17 | 4039605 | Ограничитель | 1 |
| 18 | 4033963 | Держатель у-ринг | 1 |
| 19 | 0145602 | Гайка | 1 |
| 19 | 0161904 | Гайка | 1 |
| 19 | 4505073 замена: 4510842 | Катсле гайка | 1 |
| 19 | 4510842 | Катсле гайка | 1 |
| 20 | 4039632 замена: 4061765 | Винт | 1 |
| 20 | 4061765 | Винт | 1 |
| 21 | 4059386 | Пружинная шайба | 12 |
| 21 | 4061805 | Пружинная шайба | 12 |
| 21 | A590022 | Пружинная шайба | 12 |
| 22 | 4039606 | Болт | 12 |
| 23 | 4039614 замена: 4055868 | Подшипник спхерикал | 1 |
| 23 | 4039614 замена: 4055890 | Подшипник спхерикал | 1 |
| 23 | 4039614 замена: 9704752 | Подшипник спхерикал | 1 |
| 23 | 4055868 | Подшипник спхерикал | 1 |
| 24 | 4061797 | Стопорное кольцо | 1 |
| 25 | 4039609 | Уплотнительное кольцо | 1 |
| 26 | 4039610 | Опорное кольцо | 1 |
| 26 | 4091811 | Опорное кольцо | 1 |
| 27 | 4039611 | Уплотнительное кольцо | 1 |
| 28 | 4039612 замена: 4061803 | Опорное кольцо | 2 |
| 28 | 4039612 замена: 4061803 | Опорное кольцо | 2 |
| 28 | 4061803 | Опорное кольцо | 2 |
| 29 | J75481 | Штуцер | 2 |
| 30 | 4059391 | Воздушный бреедер | 2 |
| 30 | 4507991 | Воздушный бреедер | 2 |
| 31 | 4039607 замена: 4055889 | Подшипник спхерикал | 1 |
| 31 | 4039607 замена: 4096297 | Подшипник спхерикал | 1 |
| 31 | 4045614 | Подшипник спхерикал | 1 |
| 31 | 4096297 | Подшипник спхерикал | 1 |
| 32 | 4045607 | Стопорное кольцо | 1 |
| 33 | 0105707 | У-ринг | 2 |
| 33 | 0161603 | У-ринг | 2 |
| 34 | 0137702 | Трубка | 1 |
| 34 | 0145603 | Трубка | 1 |
| 35 | Z939306 | Уплотнительное кольцо | 1 |
| 35 | Z939306 | Уплотнительное кольцо | 4 |
| 36 | 0137504 | Держатель | 2 |
| 37 | M111245 | Болт | 4 |
| 38 | 0137505 | Стопорная шайба | 2 |
| 39 | M341045 | Болт с внутренним шестигранником | 4 |
| 39 | M341045 | Болт с внутренним шестигранником | 12 |
| 40 | 0145604 | Соединение | 1 |
| 41 | 0145605 | Соединение | 1 |
| 42 | 0145302 | Соединение | 1 |
| 43 | 0145305 | Болт с внутренним шестигранником | 4 |
| 44 | 0145108 | Пробка | 1 |
| 45 | 0139210 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
